NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Cable Óptico Activo | AOC de Largo Alcance para InfiniBand HDR y Redes 200GbE
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFS1S00-H020V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Velocidad de datos: | Hasta 200 GB/s | Tipo de conector: | QSFP56 |
| IBTA: | IB HDR | Modulación: | 4x 50Gb/s PAM4 |
| Velocidad: | Hasta 200 GB/s | Longitud: | 20m |
| Producto: | MFS1S00-H020V | ||
| Resaltar: | Cable óptico NVIDIA QSFP56 200Gb/s,Cable AOC de largo alcance Mellanox,Cable de red InfiniBand HDR 200GbE |
||
Descripción de producto

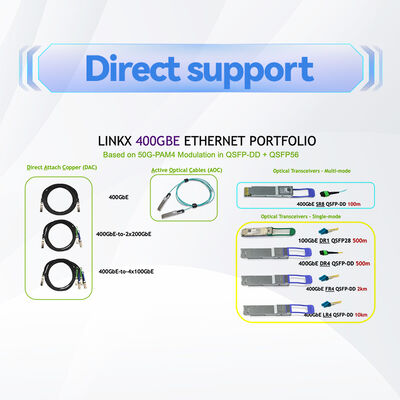

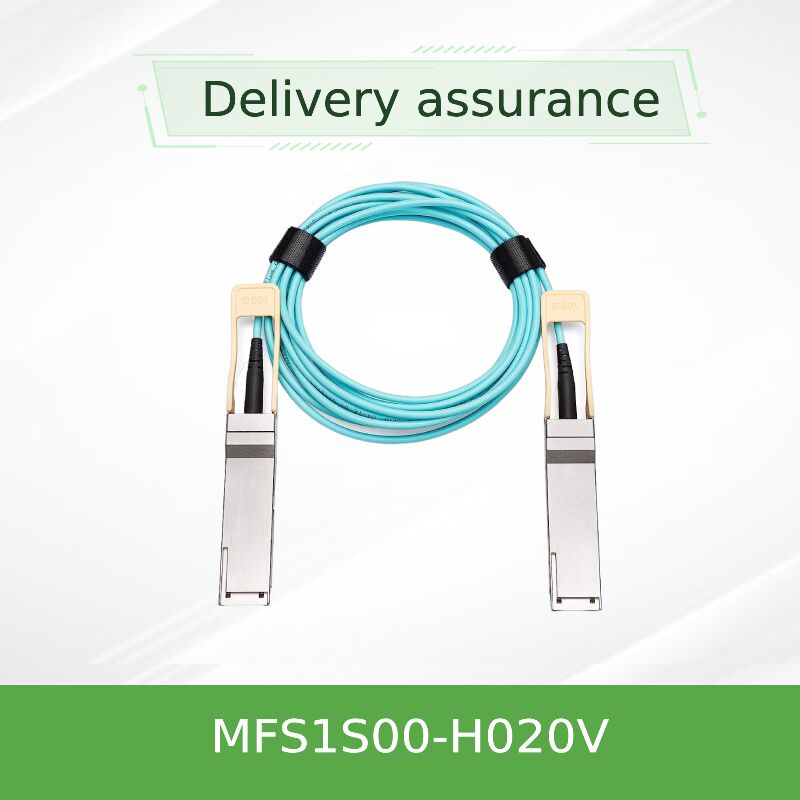

NVIDIA MFS1S00-H020V 20m QSFP56 Cable Óptico Activo de 200Gb/s
AOC de largo alcance para redes InfiniBand HDR y 200GbE
Propuesta de Valor Crítica
Este cable óptico activo de 20 metros está diseñado para escenarios de centros de datos que exigen tanto un alto ancho de banda (200 Gb/s) como un alcance físico extendido. Ofrece un enlace óptico completo, plug-and-play que abarca de forma fiable distancias mucho más allá de las capacidades de las soluciones de cobre pasivas, al tiempo que integra la regeneración de la señal y la supervisión integral del estado para garantizar una estabilidad inquebrantable del enlace en las rutas de red críticas.
- Operación extendida de 20 metros:Conecte con confianza equipos a través de pasillos o bastidores remotos sin degradación de la señal.
- Garantía de rendimiento integrada:La reconfiguración y ecualización integradas compensan la pérdida de señal a distancia.
- Flexibilidad de doble protocolo:Listo para InfiniBand HDR de alto rendimiento y Ethernet estándar de 200 Gigabit.
- Supervisión proactiva del estado:Los diagnósticos digitales proporcionan información en tiempo real sobre el estado del enlace y los componentes.
Descripción general del producto y posicionamiento
El NVIDIA MFS1S00-H020V es un cable óptico activo (AOC) de 20 metros diseñado para resolver el desafío de conectar equipos de alta velocidad de 200 Gb/s a distancias moderadas dentro del centro de datos. Con transceptores ópticos QSFP56 integrados en ambos extremos, esta solución InfiniBand de largo alcance elimina la complejidad y los posibles puntos de fallo asociados con los transceptores y puentes de fibra separados. Es la opción óptima para conectar conmutadores en una estructura distribuida o conectar bastidores de computación a conmutadores de agregación donde una tarjeta de interfaz de red (NIC) y un conmutador están separados por 10-20 metros.

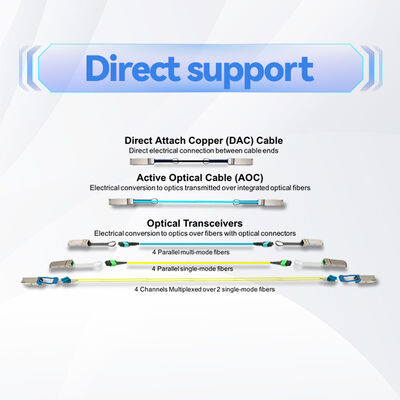

Por qué este AOC de 20 m es diferente
A diferencia de los cables más cortos o las soluciones pasivas, el MFS1S00-H020V está diseñado específicamente para la "distancia media extendida": demasiado largo para el cobre pasivo rentable, pero más corto que donde se necesitan ópticas tradicionales de larga distancia. Su diseño activo mantiene un rendimiento completo de 200 Gb/s de forma fiable en todo este tramo.
Definición de atributos del producto
- Factor de forma y longitud: QSFP56 a QSFP56, conjunto de cables integrados de 20 metros.
- Velocidad de datos y modulación: 200 Gb/s agregados a través de 4 carriles PAM4 de 50G por dirección.
- Soporte de protocolo: InfiniBand HDR 200GBASE-SR4 Ethernet
- Características de alimentación: Suministro único de 3,3 V; ~5,0 W de potencia típica por extremo.
- Robustez operativa: Temperatura de funcionamiento: 0 °C a 70 °C; radio de curvatura mínimo: 30 mm.
- Inteligencia: Interfaz de gestión SFF-8636 completa con supervisión de diagnóstico digital (DDM) para voltaje, temperatura, polarización TX y potencia óptica (Tx y Rx por carril).
Especificaciones técnicas completas
| Parámetro técnico | Especificación para MFS1S00-H020V |
|---|---|
| Número de pieza del fabricante | MFS1S00-H020V |
| Descripción del producto | Conjunto de cable óptico activo QSFP56 de 200 Gb/s |
| Longitud total del cable | 20 metros |
| Velocidad de datos nominal | 200 gigabits por segundo (Gbps) |
| Estándares de red compatibles | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Modulación de señal | PAM4 (53,125 GBaud por carril) |
| Interfaz de conector (doble extremo) | QSFP56, compatible con SFF-8665 |
| Alcance máximo de diseño (OM4 MMF) | Hasta 100 metros (20 m utilizados) |
| Requisito de alimentación eléctrica | 3,3 VCC |
| Disipación de potencia típica | 5,0 vatios (por extremo, todos los carriles activos con reconfiguración) |
| Temperatura de la carcasa permitida | 0 °C a +70 °C (operacional) |
| Capacidades de diagnóstico | DDM completo por SFF-8636 (temperatura, voltaje, potencia/polarización Tx, potencia Rx) |
| Radio de curvatura estático mínimo | 30 milímetros |
| Cumplimiento y seguridad clave | RoHS, CE, FCC, CB, cTUVus, IEC/EN Clase de láser 1 |
Nota: Disponible en una gama de longitudes de 3 m (H003V) a 100 m (H100V) para una coincidencia precisa del alcance.

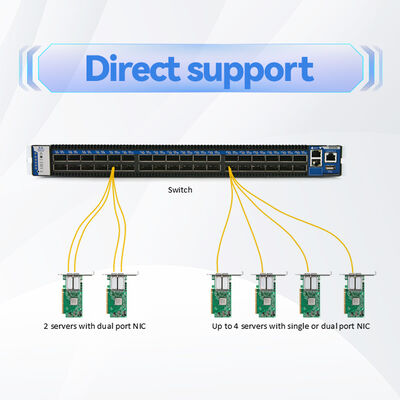

Escenarios de implementación objetivo
- Conexiones de conmutador de pasillo cruzado: Conexión de conmutadores de hoja en una fila de bastidor a conmutadores de columna vertebral en otra fila dentro de la misma sala del centro de datos.
- Grupos de computación/almacenamiento distribuidos: Conexión de servidores de alto rendimiento o matrices de almacenamiento ubicadas a varios bastidores de distancia dentro de un clúster HPC o AI.
- Arquitecturas de fin de fila (EoR): Conexión de servidores en un bastidor a un conmutador EoR centralizado que puede estar a 15-20 metros de distancia.
- Proyectos de consolidación de centros de datos: Interconexión de equipos a través de espacios de centros de datos heredados durante las fases de migración o expansión.
- Enlaces de alta disponibilidad: Establecimiento de rutas redundantes extendidas en estructuras de red donde la variabilidad de la longitud del enlace es un factor.
Preguntas frecuentes técnicas
P1: ¿Cuál es la pérdida de señal real a lo largo de 20 metros y cómo lo compensa el AOC?
R: La fibra multimodo exhibe atenuación (típicamente ~3 dB/km). A lo largo de 20 m, la pérdida inherente es mínima, pero otros factores como la pérdida del conector y la dispersión modal pueden degradar el ojo de la señal. La función de reconfiguración integrada del AOC recupera activamente el reloj y los datos, "recreando" eficazmente una señal digital limpia en el receptor, superando estas imperfecciones.
P2: ¿Puedo usar un extremo de este AOC con un puerto QSFP56 y el otro con un puerto QSFP-DD a través de un adaptador?
R: El cable tiene conectores QSFP56 fijos. Puede conectarse físicamente a un puerto QSFP-DD solo si ese puerto utiliza una jaula adaptadora pasiva QSFP56 a QSFP-DD. Sin embargo, la compatibilidad eléctrica y de protocolo (200 Gb/s) entre el puerto QSFP-DD del dispositivo host y el AOC debe verificarse con el proveedor del sistema.
P3: ¿Cómo se compara el consumo de energía con el uso de dos transceptores ópticos separados y un cable pasivo?
R: La potencia total es comparable o ligeramente optimizada. Un transceptor óptico QSFP56 de 200G típico consume ~3,5-4W. Dos consumirían 7-8W, más la potencia del ASIC del conmutador para impulsar la fibra externa. Este AOC consume ~10W en total (5W por extremo), ofreciendo una solución optimizada y, a menudo, más eficiente energéticamente al integrar los controladores.
P4: ¿Es la cubierta del cable adecuada para funcionar en bandejas aéreas o debajo de pisos elevados?
R: Sí, el cable presenta una cubierta duradera y flexible diseñada para las vías de gestión de cables estándar del centro de datos, incluidas las bandejas aéreas y los entornos bajo el suelo. Adhiérase siempre al radio de curvatura mínimo durante la instalación.
P5: ¿Qué hago si el DDM informa una alarma de "Potencia Rx baja"?
R: Esto indica una baja potencia óptica recibida. Primero, revise y limpie los conectores QSFP56 tanto del AOC como de las jaulas del equipo host. Si la alarma persiste, inspeccione la ruta del cable en busca de curvas pronunciadas o daños. La alarma proporciona una advertencia temprana antes de que falle un enlace, lo cual es crucial para mantener el tiempo de actividad en las redes que utilizan tarjetas NIC de alto rendimiento.
Notas esenciales de manipulación e instalación
- Verificación previa a la instalación: Confirme que las jaulas QSFP56 y el firmware del equipo host admitan AOC de 200 Gb/s. Verifique si hay un presupuesto térmico y de energía suficiente en el diseño del sistema.
- Precauciones contra descargas electrostáticas (ESD): Manipule el cable utilizando prácticas seguras contra ESD, particularmente al instalarlo o retirarlo de equipos en funcionamiento.
- Enrutamiento y alivio de tensión: Para una ejecución de 20 metros, planifique cuidadosamente la ruta para evitar tensión, compresión o curvas cerradas. Utilice bridas para cables adecuadas (preferiblemente Velcro) y asegúrese de que se proporcione alivio de tensión cerca de los conectores.
- Procedimiento de conexión en caliente: El cable es conectable en caliente. Inserte y retire los conectores de forma cuadrada y firme utilizando el pestillo/lengüeta de tracción proporcionados. Espere unos segundos para que el enlace se inicialice y se estabilice.
- Especificaciones ambientales: Adhiérase a los rangos de temperatura y humedad de funcionamiento especificados. No exponga el cable a la humedad directa ni a elementos corrosivos.
