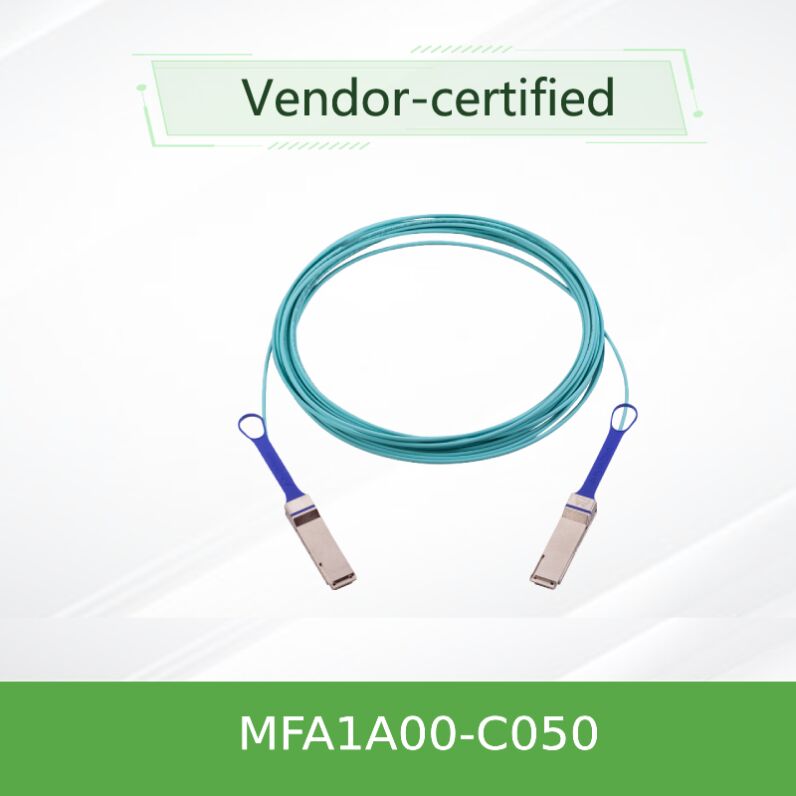

NVIDIA Mellanox MFA1A00-C050 Cable óptico activo QSFP28 de 100 Gb/s (AOC)

Modelo de producto:MFA1A00-C050Interfaz:¿Qué es el QSFP28?Cantidad de datos:Hasta 100Gb/s.Duración del cable:50 metros

1. Descripción general del producto

El NVIDIA® Mellanox MFA1A00-C050 es unCable óptico activo (AOC)diseñada para entornos de 100 Gigabit Ethernet (100GbE) e InfiniBand EDR. Esta solución integra un transceptor óptico basado en VCSEL dentro de un conjunto de cables robusto,eliminando la necesidad de módulos ópticos y cables de parche separadosEl.MFA1A00-C050: el número de unidades de producción de las que se trate.El modelo proporciona específicamente un alcance de 50 metros, ideal para distancias intermedias dentro de racks y a través de pasillos en centros de datos.tarjeta de redEste producto también se conoce bajo el aliasMq9700en determinados segmentos y configuraciones de mercado.

2Características clave

• Cantidad de datos:Soporta hasta 100 Gb/s de ancho de banda agregado (4x 25,78 Gb/s de carriles).
• Factor de forma:El estándar QSFP28 (Cuad Small Form-factor Pluggable 28) en ambos extremos.
• Alcance:Distancia de transmisión efectiva de hasta 50 metros a través de fibra multimodo OM3/OM4 (MMF).
• Eficiencia energética:Disipación de energía típica de 2,2 W por extremo (con retiming habilitado).
• Se puede enchufar en caliente:Compatibilidad total con las especificaciones de conexión en caliente para la inserción/retiración del sistema en funcionamiento.
• Diagnóstico digital:DDM completo compatible con SFF-8636 para monitoreo en tiempo real de temperatura, voltaje, potencia óptica y corriente de sesgo.
• Robustez física:Capa de cable LSZH duradera (Bajo humo cero halógeno), con un radio de curvatura mínimo de 30 mm.

3Tecnología y normas básicas

Este AOC aprovecha las tecnologías avanzadasVCSEL (Láser de emisión de superficie de cavidad vertical)La tecnología para una transmisión óptica fiable y de alta velocidad se ajusta estrictamente a los estándares de la industria para garantizar una amplia compatibilidad:

• Interfaz eléctrica:Conforme con la SFF-8665 para QSFP28.
• Interfaz de gestión:SFF-8636 para el diagnóstico y control digitales basados en I2C.
• Apoyo al protocolo:El objetivo de las medidas es mejorar la eficiencia de las redes de telecomunicaciones y mejorar la eficiencia de las redes.
• Integridad de la señal:Incorpora retiming seleccionable por carril, ecualización de entrada del transmisor programable y preenfatización de salida del receptor para un rendimiento óptimo en condiciones variadas.

4Cómo funciona.

El MFA1A00-C050 funciona como un sistema de conversión electro-óptica integrado.tarjeta de redLos chips de controlador integrados y las matrices VCSEL dentro de las carcasas de los conectores convierten estas señales eléctricas en señales ópticas.Estas señales se transmiten a través de cuatro fibras paralelas multimodo encapsuladas dentro del cableEn el extremo receptor, otro conjunto de fotodetectores integrados convierte las señales ópticas en señales eléctricas para el dispositivo conectado.Este diseño todo en uno simplifica el enlace manejando la conversión de señal internamente, proporcionando una conexión de alta velocidad de plug-and-play que es transparente para el sistema anfitrión, muy parecido a un avanzadoTarjeta NICel extensor.

5. Escenarios de aplicación

• Interconexiones del centro de datos:Conexiones de conexión de la parte superior del rack (ToR) a los interruptores de hoja/espina dorsal, redes dentro del grupo.
• Computación de alto rendimiento (HPC):Tejido EDR de banda ancha para superordenadores y grupos de investigación.
• Núcleo de red empresarial:Interconexiones de agregación y conmutadores centrales que requieren un rendimiento de 100 GbE.
• Infraestructura en la nube:Enlaces de gran ancho de banda dentro y entre racks de servidores en la nube.
• Redes de área de almacenamiento (SAN):Conectando las matrices de almacenamiento a las redes de alta velocidad.

6Especificaciones técnicas y guía de selección

Referencia de selección rápida (lista parcial):

7- Ventajas competitivas

• Superior alcance contra el DAC:Proporciona un enlace confiable de 50 m, que supera con creces los límites prácticos de distancia de los cables de cobre de conexión directa (DAC), sin degradación de la señal.
• Simplicidad integrada:Elimina la complejidad y los puntos de falla asociados con transceptores y cables de parche de fibra separados, reduciendo el costo total de propiedad.
• Diagnóstico mejorado:Ofrece un monitoreo más completo del estado del sistema en comparación con los cables pasivos, lo que ayuda en el mantenimiento proactivo y el aislamiento rápido de fallas, una característica crítica para cualquier cable de alto rendimientotarjeta de redel medio ambiente.
• Peso ligero y flexible:Significativamente más ligero y más manejable que las soluciones de cobre equivalentes, mejorando el flujo de aire y facilitando la gestión de cables en estanterías densas.
• Inversión a prueba de futuro:La compatibilidad con los dos principales protocolos 100G (Ethernet e InfiniBand) protege su inversión en infraestructura.Mq9700familia de series.

8Apoyo y servicios

Apoyamos nuestros productos y nuestras asociaciones con líderes de la industria como NVIDIA Mellanox.MFA1A00-C050: el número de unidades de producción de las que se trate.o cualquier otroTarjeta NICde nosotros, usted recibe:

• Garantización:NVIDIA ofrece una garantía completa del fabricante.
• Disponibilidad:ElMFA1A00-C050: el número de unidades de producción de las que se trate.y otras variantes están normalmente disponibles en stock para una entrega rápida.
• Apoyo técnico:Acceso a nuestro equipo técnico interno para la consulta previa a las ventas y el soporte de integración postventa.
• Logística global:Apoyo fiable para el envío y el despacho de aduanas de pedidos internacionales.

9Preguntas frecuentes

10Precauciones importantes

• Radius de curvatura:No doble el cable por debajo del radio de curvatura mínimo de 30 mm durante la instalación o el funcionamiento para evitar daños en las fibras internas.
• Protección ESD:Maneje los conectores QSFP28 con cuidado, utilizando correas y equipos de muñeca ESD adecuados para evitar daños por descarga electrostática.
• Condiciones ambientales:Operar y almacenar dentro de las temperaturas especificadas (0°C a 70°C en funcionamiento, -40°C a 85°C en almacenamiento) y los rangos de humedad (5% a 85% sin condensación).
• Compatibilidad:Verifique la compatibilidad con su dispositivo host específico (interruptor,tarjeta de redNo todos los dispositivos habilitan todas las funciones avanzadas como el retiempo.
• Seguridad con láser:Este producto está clasificado como un producto láser de clase 1 según IEC 60825-1.
• EMC/Regulación:Cumple con la clase A de la FCC, CE, RoHS y otras regulaciones pertinentes para entornos comerciales.
