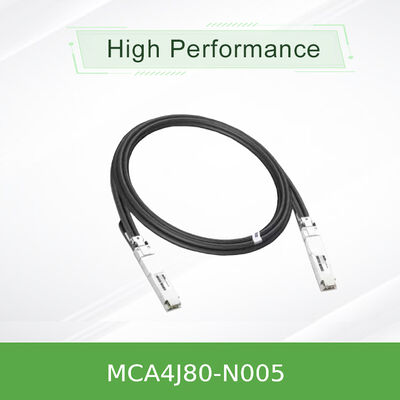

Mellanox NVIDIA MCA4J80-N005 Cable de Cobre Activo OSFP Twin-Port de 800 Gb/s 5m ACC para NDR InfiniBand

Cable de Cobre Activo OSFP Twin-Port de 800 Gb/s NVIDIA MCA4J80-N005 (ACC)

Cable de cobre activo de alto rendimiento de 5 metros para NDR InfiniBand y Ethernet de 400G — que ofrece un ancho de banda agregado de 800 Gb/s a través de conexiones OSFP twin-port a 2x OSFP con latencia ultrabaja y un consumo de energía de 1.5 W por extremo.

• Cable de cobre activo OSFP twin-port de 800 Gb/s a 2x400 Gb/s OSFP (breakout)
• Basado en 8 canales de modulación 100G-PAM4 por extremo
• Alcance de 5 metros utilizando conductores de 26 AWG con IC ecualizador integrado
• Consumo de energía: solo 1.5 W máx. por extremo | Temperatura de la caja de operación 0 °C a +70 °C
• Conectable en caliente, compatible con RoHS, cubierta LSZH, interfaz de gestión SFF-8636

Características

• Rendimiento de 800 Gb/s: Diseño OSFP twin-port que admite InfiniBand NDR completo o Ethernet de 400G (breakout 2x400G).
• Tecnología de Cobre Activo: El IC ecualizador integrado extiende el alcance a 5 m manteniendo una latencia ultrabaja y 1.5 W de potencia.
• Independiente del Protocolo: El firmware detecta automáticamente InfiniBand o Ethernet; funciona con switches Quantum-2 y Spectrum-4.
• Integridad de Señal Optimizada: Cada longitud sintonizada para reducir el ruido y los reflejos posteriores; 26 AWG para la variante de 5 m.
• Pruebas de Producción Rigurosas: Garantiza la fiabilidad y el rendimiento desde el primer momento.

Tecnología y Estándares

El MCA4J80-N005 se basa en OSFP MSA Rev. 1.12 y utiliza 8 canales de 100G-PAM4 de modulación. Incorpora un IC ecualizador activo en cada extremo para pre-enfatizar las señales, lo que permite un mayor alcance que los DAC pasivos. La EEPROM proporciona identificación del producto a través de I²C (SFF-8636). Admite tanto InfiniBand NDR como 400GbE con detección automática de protocolo. Cumple con los requisitos de PCB RoHS, LSZH y HF (sin halógenos).

Principio de Funcionamiento: Ecualización Activa de Cobre

A diferencia de los cables DAC pasivos, el MCA4J80-N005 integra un IC ecualizador de baja potencia dentro de cada conector OSFP. Este IC compensa la pérdida de señal de alta frecuencia en recorridos de cobre más largos. Para el modelo de 5 m, se utilizan cables más gruesos de 26 AWG para reducir la resistencia, y el ecualizador remodela el diagrama de ojo 100G-PAM4 en los extremos transmisor y receptor. El resultado es un enlace que se comporta eléctricamente como un cable mucho más corto, logrando 800 Gb/s con una BER muy por debajo de la especificación, al tiempo que disipa solo 1.5 W por extremo.

Aplicaciones y Despliegue

• Quantum-2 Switch a Switch: Conecte dos switches InfiniBand de 800 Gb/s a una distancia de hasta 5 m.
• Switch a DGX H100: Ideal para conectar switches Quantum-2 ToR a sistemas NVIDIA DGX H100 (disponibles variantes planas/con aletas).
• Centros de Datos Ethernet: Interconexión de switches Spectrum-4 de 400G o de servidor a leaf.
• Racks de Alta Densidad: Cableado intra-rack de corto alcance con latencia mínima.

Especificaciones Técnicas y Opciones de Pedido

Nota: Hay disponibles variantes de parte superior plana y de plana a con aletas para DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF). Todos los cables admiten una temperatura de funcionamiento de 0 °C a +70 °C, alimentación de 3.3 V e incluyen interfaz serie I²C.

Ventajas y Diferenciadores

• vs. DAC Pasivo: Extiende el alcance a 5 m (pasivo limitado a ~3 m) sin aumentar significativamente la latencia o la potencia.
• vs. Óptico Activo (AOC): Menor costo, menor potencia (1.5 W vs. ~3-5 W) y sin limpieza/mantenimiento de interfaces ópticas.
• Flexibilidad de Protocolo: Una sola SKU funciona tanto para InfiniBand como para Ethernet; detecta automáticamente el protocolo.
• Integridad de Señal Sintonizada: Diseñado para el exigente 100G-PAM4 de NDR con reflejos mínimos.

Servicio y Soporte

Ofrecemos consulta técnica 24/7, servicios de RMA y soporte de diseño de infraestructura de cableado. Cada MCA4J80-N005 está respaldado por una garantía de 1 año y pruebas exhaustivas antes del envío. Longitudes y etiquetado personalizados disponibles para pedidos a granel. Nuestro inventario garantiza el envío el mismo día para artículos en stock.

Preguntas Frecuentes (FAQ)

P: ¿Puedo usar el MCA4J80-N005 con switches Ethernet de 400G?

R: Sí. El cable detecta automáticamente el protocolo; cuando se conecta a un switch Spectrum-4 de 400G, funciona como breakout 2x400GbE. Para InfiniBand Quantum-2, funciona como NDR twin-port de 800 Gb/s.

P: ¿Cuál es la diferencia entre ACC y DAC pasivo?

R: ACC incluye un IC ecualizador dentro del conector para remodelar la señal, lo que permite distancias más largas (hasta 5 m) a 800G. El DAC pasivo no tiene componentes activos y está limitado a aproximadamente 2-3 m a estas velocidades.

P: ¿Requiere este cable alguna configuración?

R: No. Es plug-and-play. La EEPROM proporciona identificación y el host configura automáticamente el enlace según el protocolo.

P: ¿Cuál es el radio de curvatura mínimo para la instalación?

R: Para el modelo de 5 m (26 AWG), el radio de curvatura individual es de 44.5 mm (5x diámetro). Para flexión repetida, mantenga 89 mm (10x diámetro). Evite curvas pronunciadas cerca del conector (radio de curvatura del ensamblaje 10x diámetro).

P: ¿Es este cable compatible con los sistemas DGX H100?

R: Sí. Para DGX H100, recomendamos las variantes de parte superior plana o de plana a con aletas (MCA4J80-N003-FLT / -FTF) que están diseñadas para la interfaz específica del chasis. El N005 estándar funciona para conexiones de switch a switch.

Precauciones y Directrices de Manejo

• Sensibilidad ESD: Utilice pulseras antiestáticas conectadas a tierra al insertar en las jaulas OSFP. Los conectores se envían con tapas protectoras; retírelas solo inmediatamente antes de la instalación.
• Radio de Curvatura: Nunca doble el cable más apretado que 5 veces el diámetro exterior (44.5 mm para N005) durante la instalación; mantenga 10 veces para flexión repetida.
• Temperatura de Operación: Asegure una temperatura ambiente entre 0 °C y 70 °C. Exceder los límites puede degradar el rendimiento del ecualizador.
• Cumplimiento: Este es un dispositivo Clase A. En áreas residenciales puede causar interferencias; instálelo en entornos comerciales blindados.
• Almacenamiento: Almacene en un ambiente limpio y seco entre -40 °C y 85 °C. Evite aplastar o aplicar cargas pesadas al cable.
