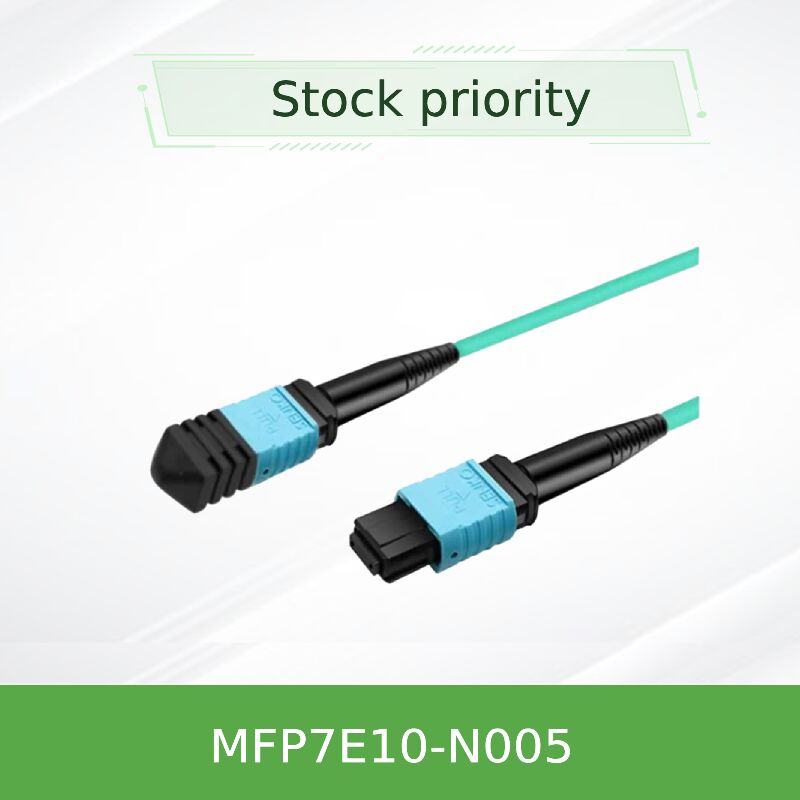

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC Cable de fibra multimodo. 8 fibra tipo B para 800G/400G
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E10-N005 (980-9I73V-000005) |
| Documento: | MFP7E10-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Número de pieza: | MFP7E10-N005 (980-9I73V-000005) | Tipo de cable: | Cables de fibra de fibra multimodo |
|---|---|---|---|
| Tipo de fibra: | OM4, 50/125 µm | Longitud: | 5 metros |
| Conectores: | MPO-12/APC (hembra) | Velocidad de datos: | Hasta 400 Gbps |
| Resaltar: | Cables de fibra multimodo Mellanox de 50 m,Cables MPO-12/APC de 8 fibras,Fibra óptica de 800G/400G Mellanox |
||
Descripción de producto
High-performance 5-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—designed for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center interconnects.
- MPO-12/APC femenino a MPO-12/APC femenino, configuración cruzada de 8 fibras tipo B
- longitud de 5 metros con diámetro de 3,0 mm, chaqueta acuática LSZH (OM3/OM4 multimodo)
- Soporta transceptores OSFP de dos puertos de 800Gb/s y OSFP/QSFP112 de 400Gb/s
- En el caso de los vehículos de la categoría M1, el valor de los valores de los vehículos de la categoría M2 será el valor de los valores de los vehículos de la categoría M3 y del valor de los valores de los vehículos de la categoría M3.
- Pérdida de inserción ≤ 0,35 dB + 0,0004 x L, pérdida de retorno ≥ 35 dB
- Las características de los vehículos de la categoría M1 y M2 incluyen:La fibra 1 se conecta a la fibra 12 en el extremo opuesto. Alineación correcta para transceptores ópticos.
- APC en polaco:La cara de extremo con ángulo de 8 grados reduce los reflejos hacia atrás, lo que garantiza la integridad de la señal para la modulación PAM4 de alta velocidad.
- Se aplicarán las siguientes medidas:Fibras de 50/125 μm con chaleco acuático; optimizadas para enlaces de corto alcance de 400G/800G hasta 50 m.
- La chaqueta de la LSZH:Material de halógenos de bajo humo cero para la seguridad en entornos de centros de datos.
- Pruebas rigurosas:100% de pérdida de inserción y pérdida de retorno probada para obtener un rendimiento fiable fuera de la caja.
El MFP7E10-N005 cumple lasSe aplican las siguientes condiciones:(familia de conectores MPO),El GR-1435, yLos datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente.Utiliza8 fibras multimodo activas (50/125μm)conAPC 8° pulidoEl cableado cruzado de tipo B garantiza una alineación correcta de Tx a Rx por pinos del transceptor.InfiniBand NDR, 400GbE y NVLinkprotocolos cuando se utilicen con módulos ópticos compatibles (MMA4Z00-NS, MMA1Z00-NS).
En un transceptor OSFP 800G de dos puertos, dos interfaces ópticas de 4 carriles transmiten y reciben a través de fibras separadas.fibra 1 en el extremo A se conecta a la fibra 12 en el extremo B, fibra 2 a fibra 11, etc. Esto asegura que el láser de transmisión del carril 1 se alinea con el fotodetector del carril 12 en el extremo opuesto.El pulido en ángulo de 8° (APC) dirige cualquier luz reflejada lejos de la cavidad del láser, evitando la distorsión de la señal y manteniendo bajas tasas de error de bits a 100G PAM4 por carril.
- Quantum-2 Interruptor para el Interruptor:Conectar switches OSFP 800G de doble puerto con una distancia de hasta 5 m.
- Cambiar a ConnectX-7 / BlueField-3:Los switches de enlace ToR a los adaptadores 400G (OSFP o QSFP112).
- Fabricación NVLink:Interconexión óptica para grupos de GPU utilizando NVLink a través de fibra.
- Centros de datos de hiperescala:Enlaces ópticos de rack a rack de corto alcance con paneles de parche.
| Modelo | Duración | Tipo de conector | Número de fibras | Tipo de fibra | El chaqueta | Pérdida de inserción |
|---|---|---|---|---|---|---|
| Se aplicará el procedimiento siguiente: | 5 metros | MPO-12/APC mujer | 8 activos + 4 inactivos | MM OM3 (≤ 30 m) / OM4 (> 30 m) | Aqua LSZH, 3,0 mm | ≤ 0,35 + 0,0004*L dB |
| Se aplicará el método de ensayo. | 3 metros | MPO-12/APC mujer | 8 activo | OMS3 | Aqua LSZH | ≤ 0,35 dB |
| Se aplicarán los siguientes requisitos: | 50 metros | MPO-12/APC mujer | 8 activo | En el caso de los vehículos de motor | Aqua LSZH | ≤ 0,37 dB |
Nota: temperatura de funcionamiento de 0°C a 70°C, almacenamiento de -40°C a 85°C. Rayo mínimo de curvatura de 30 mm. Cruce de tipo B según la CEI 61754-7.
- contra los cables de cobre:Un alcance más largo (5 a 50 m) con un menor peso y un mejor flujo de aire en los bastidores.
- APC en polaco:Pérdida de retorno superior (≥ 35dB) en comparación con UPC, crítica para los enlaces 100G-PAM4.
- Tipo B de vehículo cruzado:Compatibilidad plug-and-play con los transceptores NVIDIA, sin necesidad de cruce manual.
- La chaqueta de la LSZH:Mejora de la seguridad en los centros de datos; reduce los humos tóxicos en caso de incendio.
Ofrecemos consultoría técnica las 24 horas del día, los 7 días de la semana, servicios de RMA y soporte de diseño de infraestructura de cableado.Largomas personalizadas disponibles para pedidos en volumenNuestro inventario asegura el envío el mismo día para los artículos en stock.
A: ¿Qué quieres decir?Está diseñado para los módulos ópticos NVIDIA MMA4Z00-NS (OSFP DR8 de doble puerto), MMA4Z00-NS400 (OSFP) y MMA1Z00-NS400 (QSFP112) utilizados en ConnectX-7 y BlueField-3.
A: ¿Qué quieres decir?No. Los conectores APC (en ángulo) y UPC (ultra pulido) tienen caras finales diferentes y no se acoplarán correctamente.
A: ¿Qué quieres decir?El cruce de tipo B (fibra 1 a 12) coincide con el pináculo de los transceptores ópticos donde el carril 1 del transmisor se alinea con el carril 12 del receptor en el extremo opuesto.Los cables rectos (tipo A) son para otras aplicaciones como óptica paralela con el mismo diseño de pines..
A: ¿Qué quieres decir?Sí, admite 400GBASE-SR8 y 800GBASE-SR8 cuando se utiliza con módulos ópticos 400G/800G apropiados.
A: ¿Qué quieres decir?El radio mínimo de curvatura es de 30 mm en cualquier parte del cable.
- Limpiar antes de usar:Siempre limpie los conectores MPO con los limpiadores adecuados de un solo clic antes de que la inserción cause errores de enlace.
- Capas para el polvo:Mantenga las tapas de protección hasta el momento de la instalación; guarde las tapas para su uso futuro.
- Concientización sobre la DSE:Aunque el cable es pasivo, se conecta a los transceptores sensibles a ESD con correas de muñeca conectadas a tierra.
- Radius de curvatura:No exceda de 30 mm de radio de curvatura; evitar la tensión en los conectores.
- Compatibilidad:Verifique el tipo de transceptor (APC vs UPC) antes de pedir este cable es sólo APC.
