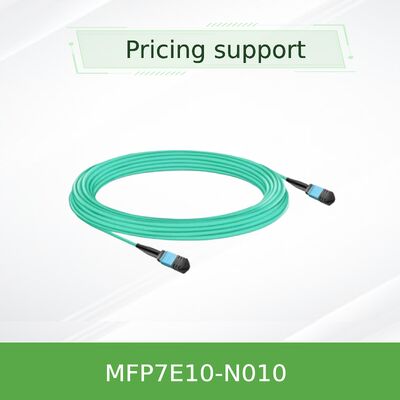

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC Cable de fibra óptica multimodo ¢ Crossover de tipo B, 8-Fibra, OM4

Cable de Fibra Óptica Multimodo NVIDIA MFP7E10-N010 10m MPO-12/APC

Cable de fibra óptica multimodo MPO-12/APC a MPO-12/APC confiable de 10 metros con 8 fibras activas, diseñado para transceptores ópticos OSFP de doble puerto de 800G y QSFP112 de 400G en infraestructuras de centros de datos InfiniBand NDR y 400GbE.

• MPO-12/APC hembra a MPO-12/APC hembra, configuración cruzada de 8 fibras Tipo-B
• Longitud de 10 metros con diámetro de 3.0 mm, cubierta LSZH aqua (multimodo OM4)
• Soporta transceptores OSFP de doble puerto de 800 Gb/s y OSFP/QSFP112 de 400 Gb/s
• Pulido de Contacto Físico Angulado (APC) de 8° para una reflexión trasera mínima
• Pérdida de inserción ≤0.35 + 0.0004*L dB, Pérdida de retorno ≥35dB

Características

• Tipo-B de 8 fibras cruzado: La fibra 1 se conecta a la fibra 12 en el extremo opuesto, asegurando la alineación correcta Tx-a-Rx según la asignación de pines del transceptor.
• Pulido APC: La cara del extremo en ángulo de 8 grados reduce los reflejos traseros, lo cual es crítico para la integridad de la señal a 100G PAM4 por carril.
• Fibra Multimodo OM4: Fibras de 50/125 µm optimizadas para un alcance de 10 m con baja pérdida de inserción; cubierta aqua para una fácil identificación.
• Cubierta LSZH: Material de Bajo Humo y Cero Halógenos para una mayor seguridad en entornos de centros de datos.
• Pruebas Rigurosas: 100% probado en pérdida de inserción y pérdida de retorno para un rendimiento confiable desde el primer momento.

Tecnología y Estándares

El MFP7E10-N010 cumple con IEC 61754-7 (familia de conectores MPO), GR-1435 y ANSI/TIA/EIA 604-5. Utiliza 8 fibras multimodo activas (50/125 µm OM4) con pulido APC de 8°. El cableado cruzado Tipo-B asegura la alineación correcta Tx-a-Rx. Adecuado para protocolos InfiniBand NDR, 400GbE y NVLink cuando se utiliza con módulos ópticos compatibles (MMA4Z00-NS, MMA1Z00-NS).

Principio de Funcionamiento: Cruce Óptico con APC

En un transceptor OSFP de doble puerto de 800G, dos interfaces ópticas de 4 carriles transmiten y reciben a través de fibras separadas. El MFP7E10-N010 utiliza un esquema de cruce Tipo-B: la fibra 1 en el extremo A se conecta a la fibra 12 en el extremo B, la fibra 2 a la 11, etc. Esto asegura que el láser de transmisión del carril 1 se alinee con el fotodetector del carril 12 en el extremo lejano. El pulido angulado de 8° (APC) dirige cualquier luz reflejada lejos de la cavidad del láser, previniendo la distorsión de la señal y manteniendo bajas tasas de error de bit a 100G PAM4 por carril.

Aplicaciones y Despliegue

• Quantum-2 Switch a Switch: Conecta switches OSFP 800G de doble puerto a distancias de hasta 10 m.
• Switch a ConnectX-7/BlueField-3: Enlaza switches ToR a adaptadores de 400G (OSFP o QSFP112).
• Redes NVLink: Interconexión óptica para clústeres de GPU usando NVLink sobre fibra.
• Centros de Datos Hiperscale: Enlaces ópticos de corto alcance de rack a rack con paneles de conexión.

Especificaciones Técnicas y Opciones de Pedido

Nota: Temperatura de operación 0°C a 70°C, almacenamiento -40°C a 85°C. Radio de curvatura mínimo 30 mm. Cruce Tipo-B según IEC 61754-7.

Ventajas y Diferenciadores

• vs. Cables de Cobre: Mayor alcance (10 m) con menor peso, mejor flujo de aire e inmunidad a EMI.
• Pulido APC: Pérdida de retorno superior (≥35 dB) en comparación con UPC, crítico para enlaces 100G-PAM4.
• Cruce Tipo-B: Compatibilidad plug-and-play con transceptores NVIDIA, sin necesidad de cruce manual.
• Rendimiento OM4: Optimizado para un alcance de 10 m con mínima pérdida de inserción, soportando futuras actualizaciones a 800G.

Servicio y Soporte

Ofrecemos consulta técnica 24/7, servicios de RMA y soporte de diseño de infraestructura de cableado. Cada MFP7E10-N010 está respaldado por una garantía de 1 año y pruebas de fábrica al 100%. Longitudes personalizadas disponibles para pedidos de volumen. Nuestro inventario asegura el envío el mismo día para artículos en stock. Soporte de preventa para verificación de compatibilidad de transceptores disponible.

Preguntas Frecuentes (FAQ)

P: ¿Con qué transceptores es compatible este cable?

R: Está diseñado para los módulos ópticos NVIDIA MMA4Z00-NS (doble puerto OSFP DR8), MMA4Z00-NS400 (OSFP) y MMA1Z00-NS400 (QSFP112) utilizados en ConnectX-7 y BlueField-3.

P: ¿Puedo usar este cable con conectores MPO/UPC?

R: No. Los conectores APC (angulados) y UPC (pulido ultra) tienen caras de extremo diferentes y no se acoplarán correctamente; siempre use APC con APC.

P: ¿Cuál es la diferencia entre cables Tipo-B y rectos?

R: El cruce Tipo-B (fibra 1 a 12) coincide con la asignación de pines de los transceptores ópticos donde el carril transmisor 1 se alinea con el carril receptor 12 en el extremo lejano. Los cables rectos (Tipo-A) son para otras aplicaciones como óptica paralela con la misma disposición de pines.

P: ¿Es este cable compatible con Ethernet 400G?

R: Sí, soporta 400GBASE-SR8 y 800GBASE-SR8 cuando se utiliza con los módulos ópticos 400G/800G apropiados.

P: ¿Cuál es el radio de curvatura mínimo durante la instalación?

R: El radio de curvatura mínimo es de 30 mm en cualquier punto del cable. Evite curvas pronunciadas cerca de los conectores.

Precauciones y Guías de Manejo

• Limpiar Antes de Usar: Limpie siempre los conectores MPO con limpiadores de un solo clic apropiados antes de la inserción; la contaminación causa errores de enlace.
• Tapones Antipolvo: Mantenga los tapones protectores hasta el momento de la instalación; guarde los tapones para uso futuro.
• Conciencia ESD: Aunque el cable es pasivo, se conecta a transceptores sensibles a ESD; use pulseras antiestáticas conectadas a tierra.
• Radio de Curvatura: No exceda el radio de curvatura de 30 mm; evite la tensión en los conectores.
• Compatibilidad: Verifique el tipo de transceptor (APC vs UPC) antes de realizar el pedido; este cable es solo APC.
