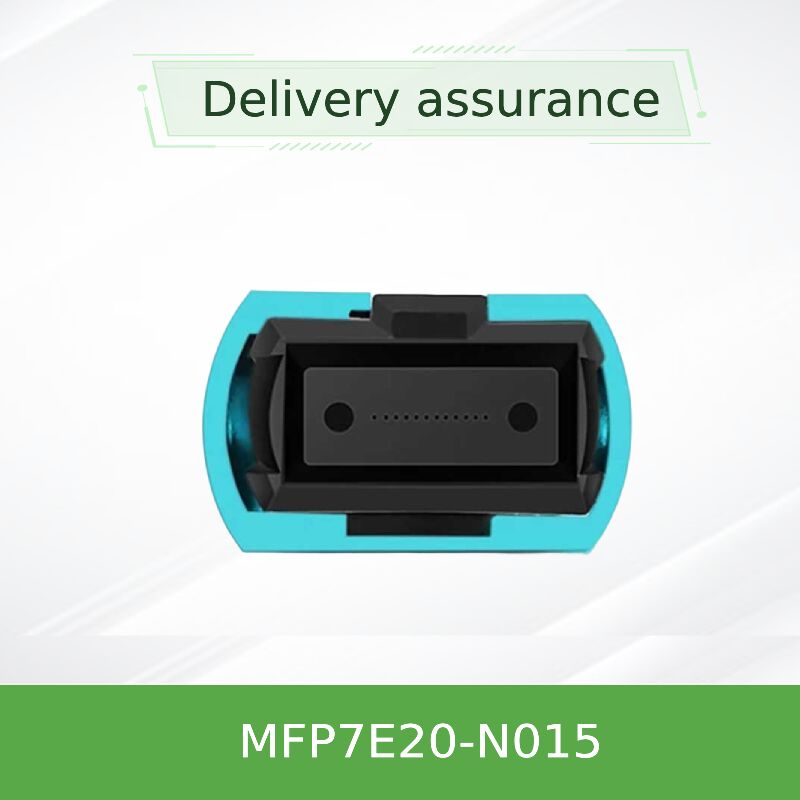

Cable divisor de fibra multimodo NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC 50m OM4 LSZH para interconexión OSFP/QSFP112 de 400G

NVIDIA MFP7E20-N015 1:2 Cable de separación de fibra multimodo

Ventajas principales:Utiliza 8 fibras multimodo activas (50/125μm) en una configuración de salida de 1 × MPO-12/APC a 2 × MPO-12/APC. Un extremo se conecta a un transceptor OSFP de dos puertos 800G;los dos extremos divididos se conectan a las tarjetas de interfaz de red 400G OSFP o QSFP112El cableado cruzado de tipo B, la pérdida de inserción ultrabaja y el alcance de hasta 50 metros lo hacen ideal para la interconexión de fibra de alta densidad en los centros de datos modernos.

• ✔ Diseño de ruptura
  1×MPO/APC → 2×MPO/APC (8 fibras / 4 carriles)
• ✔ Distancia máxima
  Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B.
• ✔ Apoyo al protocolo
  InfiniBand NDR / Ethernet / NVLink
• ✔ Chaqueta LSZH
  El número de unidad de ensayo debe ser el número de unidad de ensayo.

Características clave

• Las caras extremas polidas en ángulo MPO-12/APC 8° minimizan el reflejo de retorno (pérdida de retorno ≥35 dB), lo que garantiza una excelente integridad de la señal.
• Mecanismo de cierre de empuje-tirón permite una liberación rápida en bastidores de alta densidad; chaqueta de cable redonda flexible con un radio mínimo de curvatura de 30 mm.
• Compatible con Telcordia GR-1435 e IEC 61754-7, construido con fibra multimodo de 50/125 μm (OM3/OM4).
• Tipo B: fibra de transmisión en el pin 1 se alinea con la fibra de recepción en el pin 12 en el extremo opuesto. No se necesita configuración adicional.
• Probado en fábrica por NVIDIA para garantizar el rendimiento de salida de la caja, compatible con NICs ConnectX-7 y DPUs BlueField-3.

Tecnología y normas

Motor óptico de baja pérdida MPO/APC:Los orificios de alineación de precisión y los pines guía, combinados con un acabado de contacto físico (APC) en ángulo de 8°, mantienen la pérdida de inserción tan baja como ≤ 0,35 dB + 0,0004 × L (L en metros).La geometría en ángulo desvía eficazmente los reflejos hacia atrás lejos de la fuente láser, conservando la calidad de la señal incluso en los enlaces de más de 50 m.

Topología cruzada (tipo B):Las fibras están dispuestas de modo que el carril 1 (transmisión) del primer conector se conecte al carril 12 (recepción) del conector opuesto.Este esquema de cruce es obligatorio para el emparejamiento de transceptores estándar y asegura una alineación adecuada Tx Rx sin cables de cruce manuales.

Principio de trabajo

El cable actúa como un divisor óptico pasivo / combinador. En el lado OSFP de doble puerto 800G, el conector MPO único alberga cuatro fibras de transmisión y cuatro fibras de recepción (un total de 8 fibras).Estas 8 fibras se dividen en dos grupos de cuatro (2 Tx + 2 Rx por rama) y se enrutan a los dos conectores MPO en los extremos divididosCada rama proporciona un par de transmisión de 2 fibras y un par de recepción de 2 fibras, lo que permite la señalización 200G PAM4 full-duplex.la señal óptica del transceptor A ′s carril 1 aterriza automáticamente en el transceptor B ′s carril 12, completando el enlace sin ningún procesamiento eléctrico.

Aplicaciones y implementaciones típicas

• Interconectar un transceptor OSFP DR8 de dos puertos 800G (por ejemplo, NVIDIA MMA4Z00-NS) en un interruptor de columna vertebral a dos NIC 400G OSFP o QSFP112 separados en servidores de cómputo o almacenamiento.
• Habilitar enlaces ópticos 200G utilizando solo dos fibras por dirección ideal para actualizar la infraestructura 100G existente.
• Topologías de alta velocidad de la columna vertebral de las hojas en los centros de datos de IA y en la nube, donde la conectividad multimodo de corto alcance (50 m) es suficiente.
• Clusters NVLink o InfiniBand que requieren una salida de fibra fiable y de baja latencia de módulos de dos puertos.

Especificaciones técnicas

Tabla de ordenamiento y selección

*Todos los cables son pasivos, cruzados de tipo B, y cuentan con conectores verdes NVIDIA (MPO-12/APC).

¿Por qué elegir MFP7E20-N015?

• Optimizado para OSFP de doble puerto 800G:A diferencia de los cables MPO rectos, este cable divisor desbloquea todo el potencial de los transceptores 800G de doble tasa al alimentar dos tarjetas de red 400G independientes (o una tarjeta 400G y una tarjeta 200G).
• Calidad superior de la señal:El pulido APC de 8° garantiza una pérdida de retorno >35 dB, significativamente mejor que los conectores UPC (ultra-planos) típicos utilizados en los enlaces 100G/200G más antiguos.
• Para el futuro, 200G por carril:Con dos fibras por dirección, soporta de forma nativa la señalización 200G PAM4 lista para las implementaciones de 1.6T de próxima generación.
• Durabilidad y seguridad:La chaqueta LSZH reduce las emisiones tóxicas en caso de incendio; la calificación Telcordia GR‐1435 garantiza la fiabilidad mecánica a largo plazo.

Servicio y soporte

• Disponibilidad:Más de 10 millones de dólares de inventario listos para el envío, incluyendo la serie completa MFP7E20-Nxxx (3m a 50m).
• Garantización:Todos los cables vienen con la garantía limitada del fabricante contra defectos en materiales y mano de obra.
• Apoyo técnico:Consulta previa y posterior a las ventas las 24 horas del día, los 7 días de la semana ¥ contacte a nuestros especialistas en redes para obtener orientación sobre el cableado o para la validación de la compatibilidad.
• Logística:Entrega rápida en todo el mundo con seguimiento preciso; pedidos procesados en 24 horas.

Preguntas frecuentes

Precauciones importantes

• Compatibilidad:Solo utilizar con transceptores que tengan receptáculos MPO‐12/APC (cascarón verde). No forzar los puertos MPO‐12/UPC (azul) el desajuste de ángulo dañará ambos conectores.
• Medio ambiente:Temperatura de funcionamiento 0­70°C; humedad 10­85% no condensante.
• Advertencia de la DSE:A pesar de que el cable en sí no es sensible al ESD, los transceptores a los que se conecta lo son.
• Radius de curvatura:Nunca doble el cable más de 30 mm para evitar micro grietas y una mayor atenuación.
• Clasificación A de la FCC:Este producto está destinado a un uso comercial/industrial y puede causar interferencias de radio en un entorno residencial.
