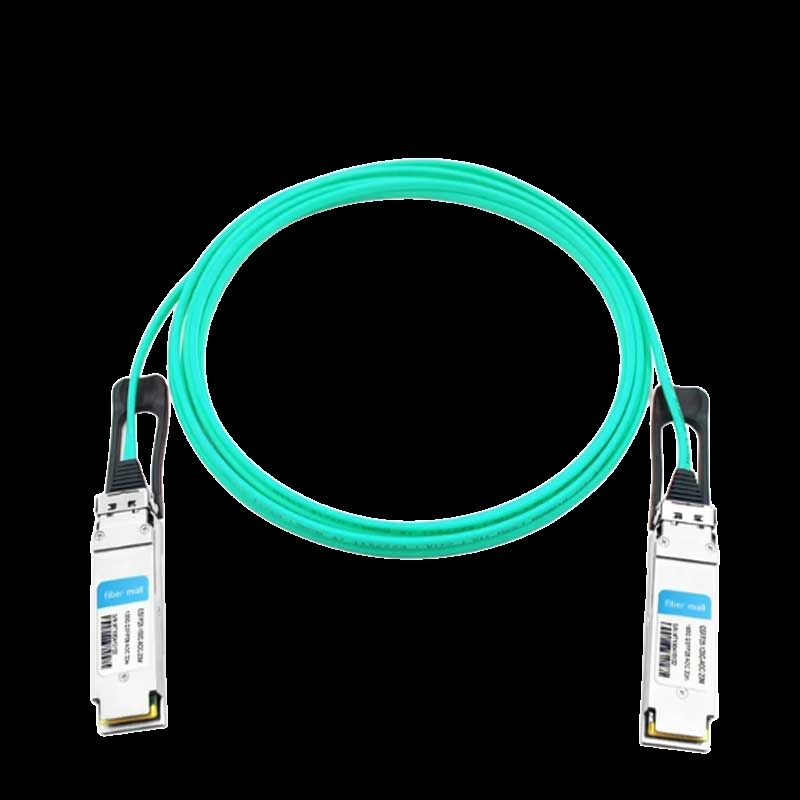

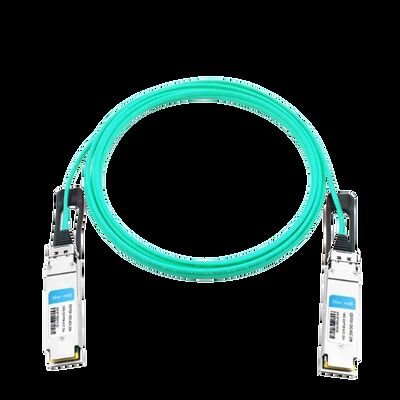

Mellanox MFA1A00-E020 Cable Óptico Activo QSFP28 EDR de 100 Gb/s 20m InfiniBand LSZH VCSEL

Cable óptico activo QSFP28 de Mellanox MFA1A00-E020 de 100 Gb/s

Ventajas principales:El MFA1A00-E020 es un cable óptico activo basado en VCSEL diseñado para sistemas InfiniBand EDR 100Gb/s. Ofrece una latencia baja predecible, consume solo 2.2W por extremo (con retiming),y soporta distancias de hasta 100m Los conectores QSFP28 conectables en caliente, el retiming integrado y el acondicionamiento de señal programable lo convierten en la opción preferida para la computación de alto rendimiento y los tejidos densos del centro de datos.

• ✔ Cantidad de datos
  100Gb/s (4× 25G NRZ)
• ✔ El alcance
  20 metros (OM3/OM4 FMM)
• ✔ Consumo de energía
  2.2W típico (reinicio del tiempo)
• ✔ Protocolo
  Se aplican las siguientes medidas:

Características clave

• Cuatro transceptores de fibra multimodo por extremo, cada uno capaz de 26Gb / s, lo que garantiza espacio para la señalización EDR.
• Retiming seleccionable por carril tanto para el transmisor como para el receptor a 2526Gbps; negocia automáticamente a tasas más bajas cuando se desactiva el retiming.
• Amplitud de salida del receptor programable y pre-énfasis, más el ecualizador de entrada del transmisor programable y el amortiguador.
• Interfaz eléctrica QSFP28 compatible con el estándar SFF-8665; gestión I2C según SFF-8636.
• BER mejor que 1E-15, chaqueta LSZH (Bajo humo cero halógeno), conforme a la Directiva RoHS.

Tecnología y normas

Arquitectura VCSEL + DSP:Cada extremo del MFA1A00-E020 integra cuatro matrices VCSEL de 850 nm y detectores PIN correspondientes.permitiendo al cable extender el alcance manteniendo las tasas de error de bits por debajo de 10−15El ecualizador de entrada programable compensa las pérdidas de rastros de PCB, y el pre-énfasis de salida da forma a la señal para cumplir con los estrictos requisitos de máscara de InfiniBand.

Gestión y diagnóstico:A través de la interfaz I2C (SFF‐8636), los anfitriones pueden leer los monitores de temperatura, voltaje y potencia óptica,Además de ajustar la ecualización y el swing de salida .

Principio de trabajo

El MFA1A00-E020 convierte las señales eléctricas 25G NRZ del puerto QSFP28 del host en señales ópticas utilizando cuatro láseres VCSEL.Estas señales ópticas viajan a través de fibras paralelas multimodo al extremo remoto, donde los fotodiodos PIN los convierten de nuevo en datos eléctricos.eliminación de la agitación acumulada en la interfaz eléctricaDebido a que el cable es “activo”, no se necesita ninguna fuente de alimentación externa más allá del 3.3V proporcionado por la ranura del host, y toda la conversión óptica ocurre dentro de la carcasa del conector.

Aplicaciones y implementaciones típicas

• Clusters de EDR en banda ancha en entornos de HPC (superordenadores Top500, laboratorios de investigación).
• Las interconexiones de hoja-espina dorsal de Ethernet 100G en centros de datos virtualizados.
• Conectividad de almacenamiento a conmutador para NVMe-over-Fabrics de alto rendimiento.
• Enlaces ópticos de corto alcance en los que los cables DAC sean demasiado pesados o tengan un alcance limitado (20 a 100 m).

Especificaciones técnicas

Cuadro de selección (parcial)

¿Por qué elegir MFA1A00-E020?

• El alcance extendido contra el DAC:A 20 metros, cubre fácilmente distancias desde la parte superior del estante hasta el final de la fila donde los cables de cobre pasivos requerirían repetidores de señal o se volvían demasiado voluminosos.
• El retraso integrado:A diferencia de los AOC pasivos o lineales, la serie MFA1A00 incluye circuitos CDR reales en los cuatro carriles, eliminando el jitter y garantizando el cumplimiento de las estrictas máscaras InfiniBand EDR.
• Potencia más baja de su clase:2.2W típico (con retiming) reduce la carga térmica en los switches de alta densidad y las tarjetas de red, contribuyendo a la PUE general del centro de datos.
• Condicionamiento de señal programable:La ecualización de ajuste fino y el pre-énfasis a través de I2C son invaluables para la resolución de problemas de enlaces marginales o la integración de sistemas personalizados.

Servicio y soporte

• El inventario:Más de 10 millones de USD de stock, incluida la serie completa MFA1A00‐Exxx de 1m a 100m.
• Garantización:garantía limitada de hardware de un año (reparación/reemplazo de piezas).
• Apoyo técnico:Asistencia de ingeniería 24/7 para la implementación y las consultas de compatibilidad.
• Entrega:Envío global con seguimiento en tiempo real; la mayoría de los pedidos se cumplen en 24 horas.

Preguntas frecuentes

Precauciones importantes

• Sensitividad de la DSE:Aunque el conjunto de cables es resistente, los conectores QSFP28 contienen componentes sensibles a la estática.
• Radius de curvatura:No doble la fibra más de 30 mm para evitar daños ópticos.
• Rango de temperatura:Operar únicamente a una temperatura de 0 a 70 °C; una exposición prolongada a temperaturas extremas puede degradar la vida útil del VCSEL.
• Limpieza de los conectores:Inspeccionar y limpiar los conectores de estilo MPO (dentro de la jaula QSFP28) antes de cada inserción ¢ utilizar limpiadores ópticos aprobados.
• Producto láser de clase 1:Cumple con la norma IEC 60825-1.
