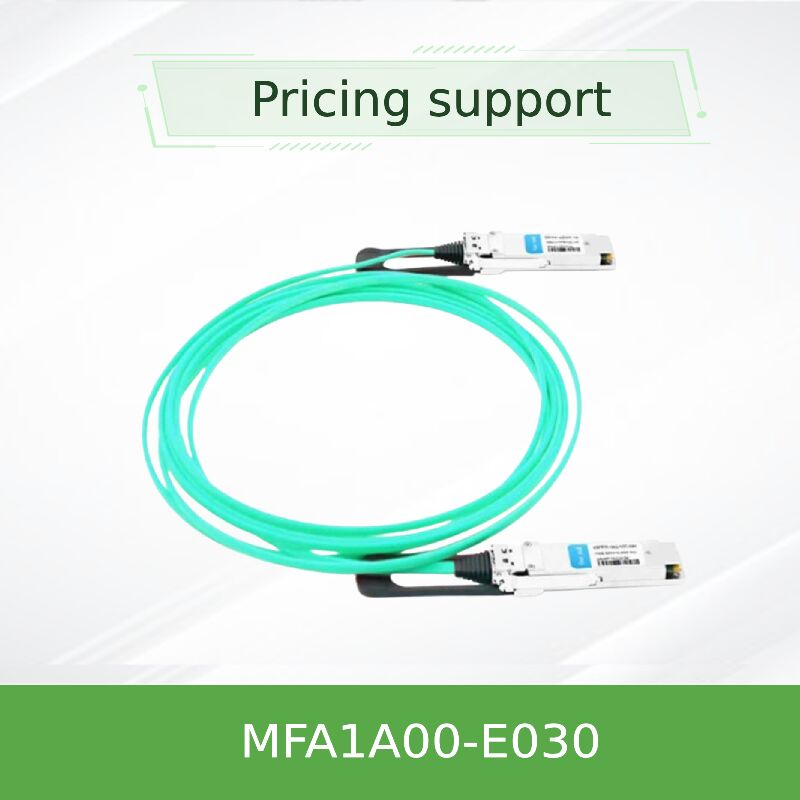

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR Cable óptico activo 30m de banda ancha LSZH VCSEL
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFA1A00-E030 |
| Documento: | MFA1A00-xxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Velocidad de datos: | Hasta 100Gb/s | Tipo de conector: | QSFP28 |
| Longitud: | 30m | Fuerza: | disipación de poder 2.2W (tipo, cada extremo, con retiming) |
| Cumple con RoHS: | Sí | Retiming a elección: | Sí |
| Resaltar: | Cable óptico Mellanox QSFP28 de 100 Gb/s,Cable óptico activo de InfiniBand EDR de 30 m,LSZH VCSEL Mellanox cable de fibra óptica |
||
Descripción de producto
Cable óptico activo QSFP28 de Mellanox MFA1A00-E030 de 100 Gb/s
Ventajas principales:El MFA1A00-E030 es un cable óptico activo basado en VCSEL diseñado para entornos InfiniBand EDR de 100Gb/s. Garantiza una latencia previsible ultrabaja, consume solo 2.2W por extremo (con retiming habilitado), y soporta distancias de hasta 30 metros una extensión significativa sobre las soluciones de cobre pasivo. Equipado con conectores QSFP28 conectables en caliente, funcionalidad de retiming integrada,y acondicionamiento de señal programable, este AOC es la opción óptima para grupos de computación de alto rendimiento y topologías densas de centros de datos.
- ✔ Cantidad de datos
100Gb/s (4× 25G NRZ) - ✔ El alcance
30 metros (OM3/OM4 FMM) - ✔ Consumo de energía
2.2W típico (reinicio del tiempo) - ✔ Apoyo al protocolo
Se aplican las siguientes medidas:
Características clave
- Cuatro transceptores de fibra multimodo independientes por extremo, cada uno calificado para una operación de 26Gb/s, proporcionando un amplio margen para la señalización EDR.
- Retiming seleccionable por carril tanto para el transmisor como para el receptor a 2526Gbps; se adapta automáticamente a velocidades de datos más bajas cuando se evita el retiming.
- Amplitud de salida del receptor totalmente programable y pre-énfasis, además de la ecualización de entrada del transmisor programable y la función de reducción.
- Interfaz eléctrica QSFP28 compatible con el estándar SFF-8665 con gestión I2C según la especificación SFF-8636.
- Tasa de error de bits inferior a 1E-15, chaqueta de halógeno sin humo (LSZH) y construcción compatible con RoHS.
Tecnología y normas
Arquitectura avanzada VCSEL + CDR:Cada extremo del MFA1A00-E030 integra cuatro matrices VCSEL de 850 nm con fotodetectores PIN que coinciden.Los circuitos integrados de reloj y recuperación de datos (CDR) por carril pueden activarse para volver a programar tanto las señales de transmisión como las de recepciónEl ecualizador de entrada programable compensa las pérdidas de alta frecuencia en la placa de host,mientras que la salida de pre-énfasis da forma a la señal para cumplir con los estrictos requisitos de máscara InfiniBand EDR.
Diagnóstico digital completo:A través de la interfaz I2C (SFF-8636), los sistemas host pueden acceder a la monitorización en tiempo real de la temperatura, el voltaje de alimentación y los niveles de potencia óptica.los ajustes de ecualización y oscilación de salida se pueden ajustar dinámicamente, permitiendo ajustes precisos para aplicaciones de misión crítica u optimización de enlaces.
Principio de trabajo
El MFA1A00-E030 convierte las señales eléctricas 25G NRZ entrantes del puerto QSFP28 del host en señales ópticas utilizando cuatro láseres VCSEL paralelos.Estas señales ópticas se propagan a través de fibras multimodo individuales al extremo remoto, donde los fotodiodos PIN realizan la conversión óptica a eléctrica. Los circuitos CDR integrados pueden ser activados selectivamente para volver a programar los flujos de datos,eliminación de la degradación de la señal causada por pérdidas de trazas de PCB o reflejos de los conectoresTodos los componentes activos son alimentados directamente por la fuente de alimentación estándar de 3,3 V de la ranura de acogida, y la conversión óptica completa se produce dentro de la carcasa del conector,Presenta una experiencia de plug-and-play sin problemas.
Aplicaciones y implementaciones típicas
- Clusters de EDR en banda ancha en entornos de HPC (supercomputadoras Top500, instituciones de investigación, laboratorios de simulación).
- 100G Ethernet interconecta entre sí dentro de centros de datos virtualizados y redes de proveedores de nube.
- Conectividad de almacenamiento a conmutador de alto rendimiento para NVMe-oF y sistemas de archivos distribuidos.
- Enlaces ópticos de corto a medio alcance donde los cables DAC son demasiado pesados, inflexibles o limitados a distancias más cortas.
Especificaciones técnicas
| Parámetro | Valor / rango |
|---|---|
| Factor de forma | Las medidas de seguridad se aplicarán a los dispositivos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. |
| Tasa de datos | 103.125Gb/s (4× 25.78125G NRZ) |
| Tipo de fibra | Se aplicarán las siguientes medidas: |
| Duración máxima | 100 m (con OM4), 30 m como MFA1A00-E030 |
| Válvula de alimentación | 3.135V 3.465V |
| Disposición del poder | ≤ 2,5 W (máximo, vuelve a encenderse), 1,8 W (tipo, vuelve a apagarse) |
| Temperatura de funcionamiento | Entre 0°C y 70°C |
| El BER | El valor de las emisiones de CO2 |
| Dirección | I2C (SFF-8636), diagnóstico digital |
Cuadro de selección (parcial)
| Número de la parte | Duración | Conector | El chaqueta | Aplicación |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m de altura | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
| MFA1A00-E005 Las unidades de las unidades de las unidades de las unidades de las unidades de las unidades de las unidades de las unidades de las unidades | 5 metros | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
| Los requisitos de seguridad de los equipos de seguridad deberán cumplirse en todos los casos. | 10 metros | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
| El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. | 20 metros | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
| Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. | 30 metros | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
| Se aplicarán los siguientes requisitos: | 50 metros | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
| MFA1A00-E100 | 100 metros | Se aplican los siguientes requisitos: | LSZH | Se aplican las siguientes medidas: |
¿Por qué elegir MFA1A00-E030?
- Alcance extendido sobre el DAC:A 30 metros, este AOC se extiende fácilmente desde la parte superior del estante hasta el final de la fila de distancias donde los cables de cobre pasivos requerirían repetidores activos o se volverían demasiado engorrosos para recorrer.
- Capacidad de recuperación verdadera:A diferencia de las soluciones ópticas pasivas o lineales, la serie MFA1A00 cuenta con circuitos CDR dedicados en los cuatro carriles, lo que garantiza el cumplimiento de las estrictas especificaciones de integridad de la señal InfiniBand EDR.
- Eficiencia energética líder en la industria:Consume solo 2.2W típicos (con retiming habilitado), minimiza la carga térmica en switches de alta densidad y tarjetas de red, lo que contribuye a una mejor PUE del centro de datos.
- Optimización de señal programable en campo:La ecualización y el preenfatizado de la sintonía fina a través de la interfaz I2C es una herramienta invaluable para la solución de problemas de enlaces marginales o la integración de sistemas personalizados.
Servicio y soporte
- El inventario:Más de 10 millones de USD en existencias, incluidas las series completas MFA1A00‐Exxx de 1m a 100m de longitud.
- Garantización:Garantía de hardware limitada de un año que cubre la reparación o sustitución de piezas.
- Apoyo técnico:Asistencia de ingeniería 24/7 para la implementación, la compatibilidad y las consultas de solución de problemas.
- Entrega:Envío global con seguimiento en tiempo real; la mayoría de los pedidos se cumplen en 24 horas.
Preguntas frecuentes
P: ¿Es el MFA1A00-E030 compatible con los switches Ethernet estándar 100G?
R: Sí, es totalmente compatible con las especificaciones 100GBASE-SR4 y funciona sin problemas en cualquier puerto QSFP28 que admita 100G Ethernet (4×25G NRZ).
P: ¿Qué distingue a este cable óptico activo de los módulos ópticos separados y los cables de parche?
R: El MFA1A00‐E030 dispone de ópticas fijadas permanentemente a la fibra, creando unaensamblaje terminado en fábrica que suele ser más rentable y más simple de implementar que los transceptores discretos con fibra externa.
P: ¿Se puede desactivar el retiming para lograr una latencia aún menor?
R: Absolutamente. El retíming se puede desactivar por carril a través del control I2C. Con el retíming apagado, el consumo de energía cae a aproximadamente 1.5W y la latencia se reduce en aproximadamente 10 ns por dirección.
P: ¿El cable es direccional o requiere una orientación específica?
R: No, el cable es bidireccional y se puede conectar en cualquiera de las orientaciones; los componentes electrónicos se negocian automáticamente y los componentes ópticos funcionan de manera idéntica en ambos extremos.
P: ¿Qué tipo de fibra se utiliza dentro del modelo de 30 m?
R: El MFA1A00-E030 utiliza fibra multimodo OM3 (50/125μm) para longitudes de hasta 100 m, lo que garantiza una plena compatibilidad con la infraestructura de fibra multimodo existente.
Precauciones importantes
- Sensitividad de la DSE:Aunque el conjunto de cables es mecánicamente robusto, los conectores QSFP28 contienen componentes sensibles a la estática.
- Radius de curvatura mínimo:No doble la fibra más de 30 mm para evitar la degradación óptica o daños permanentes.
- Rango de temperatura:Operar únicamente en el rango de 0-70 °C; la exposición prolongada fuera de este rango puede afectar a la fiabilidad del VCSEL.
- Limpieza de los conectores:Inspeccionar y limpiar los contactos ópticos dentro de la jaula QSFP28 antes de cada inserción utilizando limpiadores ópticos aprobados.
- Producto láser de clase 1:Cumple con la norma IEC 60825-1.
