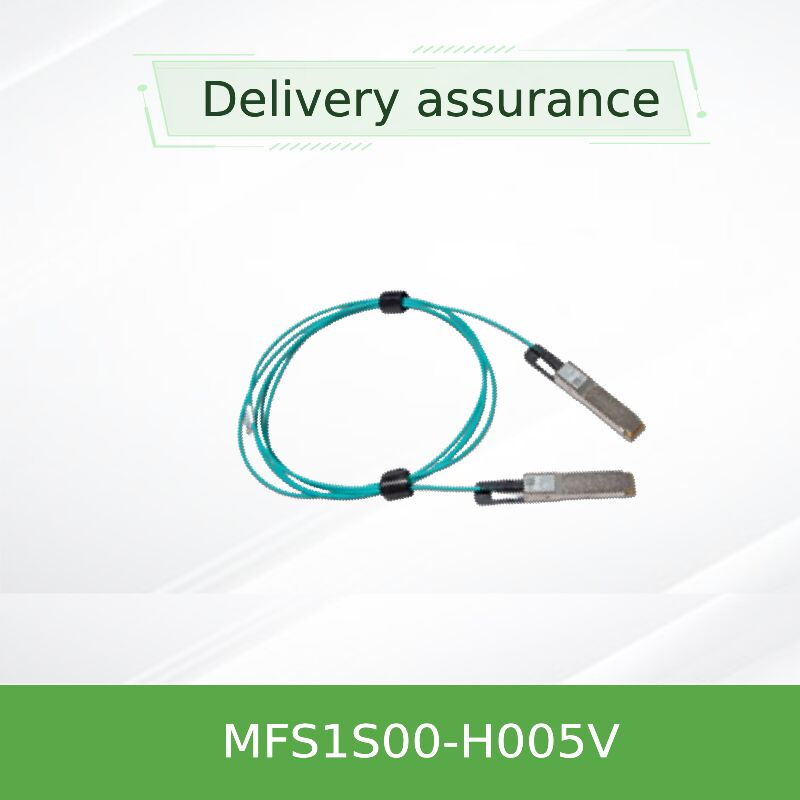

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 Cable óptico activo 5m AOC para HDR InfiniBand

High-performance 5-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with low power consumption and exceptional signal integrity.

• Ancho de banda agregado de 200 Gb/s a través de 4 x 50 Gb/s de carriles PAM4 por extremo
• 5 metros de largo con un diámetro de 3,0 mm, chaqueta de fibra dúplex con clasificación LSZH
• Soporta InfiniBand HDR (200Gb/s) y Ethernet de 200 Gigabit
• Amplitud de salida Rx programable y pre-énfasis.
• Factor de forma QSFP56 conectable en caliente, compatible con SFF-8665, potencia típica de 5,0W por extremo

• Transmisión de 200 Gb/s:Cuatro canales PAM4 de 50 Gb/s por dirección, un total de 200 Gb/s de dúplex completo.
• Tecnología VCSEL:Lasers de emisión de superficie de cavidad vertical para una transmisión multimodo confiable y de bajo costo.
• Capacidad de retraso:Reinicio seleccionable en todos los carriles hasta 50 Gb/s para un acondicionamiento óptimo de la señal.
• Control de diagnóstico digital (DDM):Monitoreo en tiempo real de potencia óptica, temperatura, voltaje y corriente de sesgo.
• Equalización programable:Ecualización de entrada Tx y preenfatización de salida Rx para la optimización de enlaces.

El MFS1S00-H005V cumple las siguientes condiciones:Se aplicarán las disposiciones siguientes:(QSFP56 eléctrico) yLas demás partidas del anexo II(interfaz de gestión).Modulación PAM4 de 4x 50Gb/ssobre fibra multimodo (OM3/OM4).InfiniBand HDR(IBTA 1.5) y200GBASE-SR4 y sus componentesEthernet integradoCDR (Clocks y recuperación de datos)por carril con velocidad seleccionada para 25,78125 GBd NRZ (EDR) o 26,5625 GBd PAM4 (HDR).

El MFS1S00-H005V convierte las señales eléctricas PAM4 de 50Gb/s del host en señales ópticas utilizando cuatro láseres VCSEL en un extremo.Estas señales viajan a través de fibra multimodo y se convierten de nuevo en eléctricos por fotodetectores en el extremo opuesto. El sistema integradoFunción de tiempo de reinicioEl diagnóstico digital supervisa continuamente el estado del enlace, proporcionando retroalimentación en tiempo real a través de la interfaz I2C.

• Tejidos HDR de banda ancha:Conecte los interruptores QM8700/QM8790 a los adaptadores ConnectX-6/7.
• Las redes de 200 GbE:Los switches de espectro de enlace SN3700/SN4600 para Ethernet de gran ancho de banda.
• Desde la parte superior del estante al servidor:Conexiones de rack de corto alcance de hasta 5 metros con baja latencia.
• Clusters de almacenamiento:RDMA sobre las implementaciones de Ethernet convergente (RoCE) y NVMe-oF.

Nota: Temperatura de funcionamiento de 0°C a 70°C, almacenamiento de -40°C a 85°C. Radius de curvatura mínimo de 30 mm. Soporta un alcance de hasta 100 m con longitudes más largas (H050V, H100V).

• contra el cobre pasivo:Alcance más largo (5m a 100m) con menor peso, mejor flujo de aire e inmunidad EMI.
• En comparación con el cobre activo (ACC):La solución óptica proporciona aislamiento galvánico y opciones de mayor distancia.
• El retraso integrado:Mejora la calidad de la señal y el rendimiento del jitter en comparación con los AOC estándar.
• Apoyo completo de DDM:Control óptico en tiempo real de la potencia y la temperatura para el mantenimiento proactivo.

Ofrecemos consultoría técnica las 24 horas del día, los 7 días de la semana, servicios de RMA y soporte de diseño de infraestructura de cableado.Largomas personalizadas disponibles para pedidos en volumenNuestro inventario asegura el envío el mismo día para los artículos en stock.

A: ¿Qué quieres decir?Sí, es totalmente compatible con los adaptadores ConnectX-6 (HDR) y ConnectX-5 (EDR) cuando se utiliza en los modos apropiados.

A: ¿Qué quieres decir?Sí, admite 100GbE al operar en modo 2x50G PAM4 o modo 4x25G NRZ con ajustes de selección de velocidad apropiados.

A: ¿Qué quieres decir?La serie MFS1S00 soporta hasta 100 m con el modelo -H100V. La versión de 5 m es ideal para conexiones intra-rack.

A: ¿Qué quieres decir?El cable negocia automáticamente el protocolo y la velocidad con el host.

A: ¿Qué quieres decir?El radio mínimo de curva es de 30 mm. Evite curvas afiladas para mantener la integridad de la señal.

• Sensitividad de la DSE:Utilice correas de muñeca conectadas a tierra al insertar en las jaulas QSFP. Los conectores se envían con tapas de protección.
• Limpiar antes de usar:Siempre limpie los conectores ópticos con limpiadores adecuados de un solo clic antes de insertarlos. La contaminación causa errores de enlace.
• Radius de curvatura:No exceda de 30 mm de radio de curvatura; evitar la tensión en los conectores.
• Temperatura de funcionamiento:Se garantizará que la temperatura ambiente esté dentro de los límites de 0°C~70°C.
• El almacenamiento:Conservar en un ambiente limpio y seco entre -40°C y 85°C.
