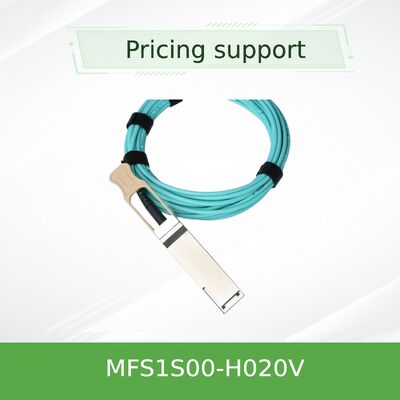

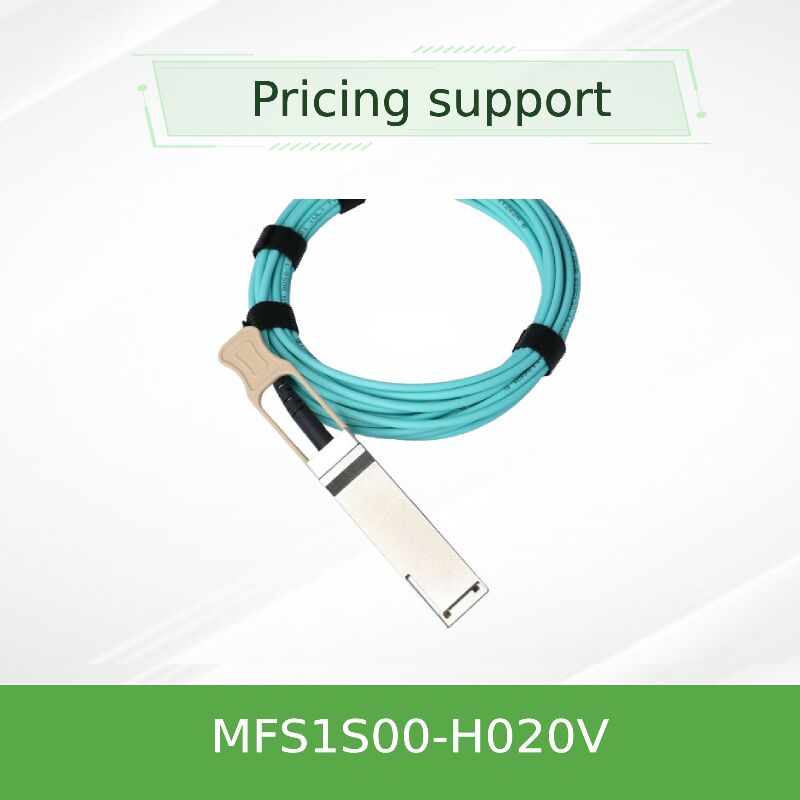

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 Cable óptico activo 20m AOC para HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• Ancho de banda agregado de 200 Gb/s a través de 4 x 50 Gb/s de carriles PAM4 por extremo
• 20 metros de largo con un diámetro de 3,0 mm, chaqueta de fibra dúplex con clasificación LSZH
• Soporta InfiniBand HDR (200Gb/s) y Ethernet de 200 Gigabit
• Control de diagnóstico digital completo (DDM): potencia óptica, temperatura, voltaje, corriente de sesgo
• Factor de forma QSFP56 conectable en caliente, compatible con SFF-8665, potencia típica de 5,0W por extremo

• Transmisión de 200 Gb/s:Cuatro canales PAM4 de 50 Gb/s por dirección, un total de 200 Gb/s de dúplex completo.
• Tecnología VCSEL:Lasers de emisión de superficie de cavidad vertical para una transmisión multimodo confiable y de bajo costo a más de 20 metros.
• Capacidad de retraso:Reinicio seleccionable en todos los carriles hasta 50 Gb/s para un acondicionamiento óptimo de la señal.
• Control de diagnóstico digital (DDM):Monitoreo en tiempo real de la potencia óptica, la temperatura, el voltaje y la corriente de sesgo para el mantenimiento proactivo.
• Equalización programable:Ecualización de entrada Tx y preenfatización de salida Rx para la optimización de enlaces.

El MFS1S00-H020V cumple las siguientes condiciones:Se aplicarán las disposiciones siguientes:(QSFP56 eléctrico) yLas demás partidas del anexo II(interfaz de gestión).Modulación PAM4 de 4x 50Gb/ssobre fibra multimodo (OM3/OM4).InfiniBand HDR(IBTA 1.5) y200GBASE-SR4 y sus componentesEthernet integradoCDR (Clocks y recuperación de datos)por carril con velocidad seleccionada para 25,78125 GBd NRZ (EDR) o 26,5625 GBd PAM4 (HDR).

El MFS1S00-H020V convierte las señales eléctricas PAM4 de 50Gb/s del host en señales ópticas utilizando cuatro láseres VCSEL en un extremo.Estas señales viajan a través de fibra multimodo y se convierten de nuevo en eléctricos por fotodetectores en el extremo opuesto. El sistema integradoFunción de tiempo de reiniciorecondiciona la señal utilizando circuitos CDR, reduciendo la agitación y ampliando el alcance.proporcionar retroalimentación en tiempo real a través de la interfaz I2C para la optimización de enlaces y la predicción de fallos.

• Tejidos HDR de banda ancha:Conecte los interruptores QM8700/QM8790 a los adaptadores ConnectX-6/7 a través de múltiples racks.
• Las redes de 200 GbE:Los switches SN3700/SN4600 para Ethernet de alto ancho de banda de hasta 20 m.
• Entre el estante superior y el adyacente:Conexiones de alcance medio entre los racks vecinos.
• Clusters de almacenamiento:RDMA sobre las implementaciones de Ethernet convergente (RoCE) y NVMe-oF que requieren un alcance más largo.

Nota: Temperatura de funcionamiento de 0°C a 70°C, almacenamiento de -40°C a 85°C. Radius de curvatura mínimo de 30 mm. Soporta un alcance de hasta 100 m con longitudes más largas (H050V, H100V). Tolerancia de longitud: ± 0,5 m para una longitud de 20 m.

• contra el cobre pasivo:Un alcance más largo (20m) con un menor peso, mejor flujo de aire e inmunidad completa a los EMI.
• En comparación con el cobre activo (ACC):La solución óptica proporciona aislamiento galvánico y capacidad de larga distancia.
• El retraso integrado:Mejora la calidad de la señal y el rendimiento del jitter en comparación con los AOC estándar a una distancia de 20 metros.
• Apoyo completo de DDM:Control óptico en tiempo real de la potencia y la temperatura para el mantenimiento proactivo y la predicción de fallos.
• Flexibilidad de alcance medio:Ideal para conexiones entre bastidores adyacentes o entre pasillos.

Ofrecemos consultoría técnica las 24 horas del día, los 24 horas del día, los servicios de RMA y el soporte para el diseño de infraestructura de cableado.Largomas personalizadas disponibles para pedidos en volumenNuestro inventario asegura el envío del mismo día para los artículos en stock.

A: ¿Qué quieres decir?Sí, es totalmente compatible con los adaptadores ConnectX-6 (HDR) y ConnectX-5 (EDR).

A: ¿Qué quieres decir?Sí, admite 100GbE al operar en modo 2x50G PAM4 o modo 4x25G NRZ con ajustes de selección de velocidad apropiados.

A: ¿Qué quieres decir?El consumo de energía es de 5,0 W por extremo típico, independientemente de la longitud debido a los controladores de retiming y VCSEL integrados.

A: ¿Qué quieres decir?El cable negocia automáticamente el protocolo y la velocidad con el host.

A: ¿Qué quieres decir?El radio mínimo de curva es de 30 mm. Evite curvas afiladas para mantener la integridad de la señal.

• Sensitividad de la DSE:Utilice correas de muñeca conectadas a tierra al insertar en las jaulas QSFP. Los conectores se envían con tapas de protección.
• Limpiar antes de usar:Siempre limpie los conectores ópticos con limpiadores adecuados de un solo clic antes de insertarlos. La contaminación causa errores de enlace.
• Radius de curvatura:No exceda de 30 mm de radio de curvatura; evitar la tensión en los conectores.
• Temperatura de funcionamiento:Se garantizará que la temperatura ambiente esté dentro de los límites de 0°C~70°C.
• El almacenamiento:Conservar en un ambiente limpio y seco entre -40°C y 85°C.
