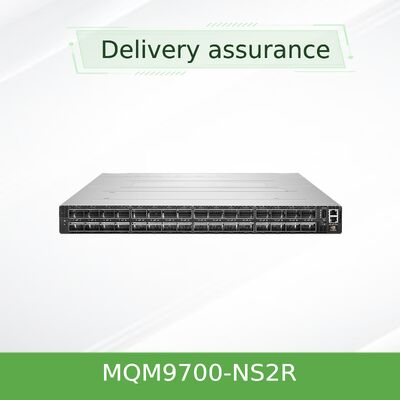

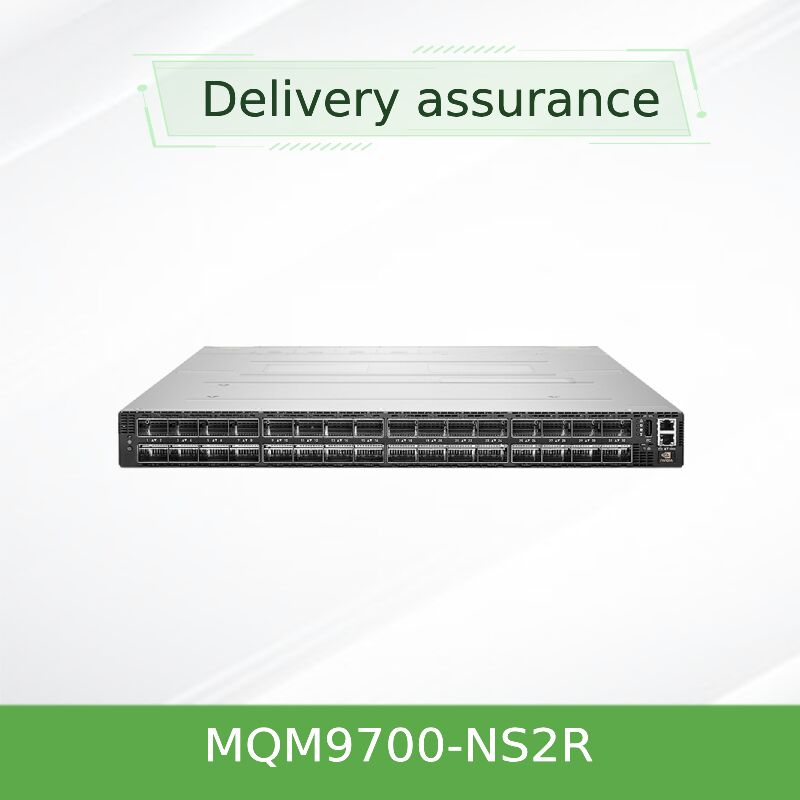

NVIDIA Quantum-2 QM9700-NS2R con 64 puertos y 400G InfiniBand
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MQM9700-NS2R (920-9B210-00RN-0M2) | tasa de transmisión: | 400G |
|---|---|---|---|
| Puertos: | 64 | Tecnología: | Infiniband |
| Velocidad máxima: | NDR | Paquete de transporte: | Embalaje |
| Resaltar: | NVIDIA Quantum-2 400G conmutador de banda ancha,Conmutador administrado de InfiniBand de 64 puertos,Interruptor de red Mellanox Quantum-2 |
||
Descripción de producto
Rendimiento NDR líder en la industria de 400 Gb/s por puerto | Rendimiento agregado de 51,2 Tb/s | Computación en red SHARPv3 | Latencia ultrabaja para redes de IA y HPC
El NVIDIA Quantum-2 QM9700-NS2R es un conmutador InfiniBand de 1U totalmente administrado que ofrece 64 puertos de ancho de banda sin bloqueo de 400 Gb/s (NDR), sin precedentes. Diseñado para clústeres de IA a gran escala, investigación científica y computación de alto rendimiento (HPC), permite una escalabilidad masiva con un rendimiento bidireccional agregado de 51,2 Tb/s y más de 66.5 mil millones de paquetes por segundo. Aprovechando SHARPv3, el enrutamiento adaptativo y RDMA, el QM9700-NS2R acelera el movimiento de datos y la computación en red para las cargas de trabajo más exigentes.
- Grado del conmutador: 64 puertos de 400G sin bloqueo (32 conectores OSFP)
- Rendimiento: 51,2 Tb/s bidireccional agregado
- Tasa de paquetes: >66.5 mil millones de paquetes por segundo (BPPS)
- SHARPv3: Mejora de la aceleración de IA 32x en comparación con la generación anterior
- Flujo de aire: Flujo de aire inverso conector-a-alimentación (C2P), ideal para contención de pasillo caliente
- Gestión: Gestor de subred integrado para hasta 2000 nodos, MLNX-OS, CLI, WebUI, SNMP, API JSON
- Alimentación y refrigeración: PSU redundante 1+1 intercambiable en caliente, unidades de ventilador intercambiables en caliente, opción de frente a trasero o de trasero a frente (configurado C2P)
Construida sobre la plataforma NVIDIA Quantum-2, la serie QM9700 redefine la densidad y la eficiencia de la conmutación en el centro de datos. El QM9700-NS2R (administrado, flujo de aire C2P) integra 64 puertos de InfiniBand de 400 Gb/s en un chasis compacto de 1U. Admite tecnología de división de puertos para ofrecer hasta 128 puertos de 200 Gb/s, ofreciendo topologías flexibles como Fat Tree, DragonFly+, SlimFly y Torus multidimensional. La retrocompatibilidad con generaciones anteriores de InfiniBand garantiza una integración fluida en la infraestructura existente. Con telemetría avanzada, control de congestión y capacidades de red de autocuración, este conmutador maximiza el rendimiento de las aplicaciones al tiempo que simplifica las operaciones.
32 jaulas OSFP que admiten 400G NDR o 128x200G a través de cables divisores, ofreciendo el conmutador InfiniBand de mayor densidad en rack superior en formato de 1U.
El protocolo de agregación y reducción jerárquica escalable (SHARP) de tercera generación de NVIDIA acelera las operaciones colectivas de IA hasta 32 veces, reduciendo el movimiento de datos y la latencia.
El acceso directo a memoria remota (RDMA) y el enrutamiento adaptativo eliminan los cuellos de botella, mientras que el mapeo mejorado de carriles virtuales y el control de congestión mantienen un rendimiento constante.
La conmutación automática por error, la retransmisión a nivel de enlace y las capacidades de monitoreo avanzadas garantizan operaciones ininterrumpidas para cargas de trabajo de misión crítica.
El gestor de subred integrado admite hasta 2000 nodos listos para usar; gestión completa del chasis a través de CLI, WebUI, SNMP y API JSON/REST.
Optimizado para diseños de clúster escalables y rentables; el grado de doble densidad reduce las capas de red y el costo total de propiedad.
La plataforma Quantum-2 integra la última tecnología SerDes de 400G de NVIDIA, ofreciendo 51,2 Tb/s de capacidad de conmutación. Las innovaciones clave incluyen SHARPv3 computación en red, que descarga las operaciones colectivas de los nodos de cómputo, mejorando drásticamente la eficiencia del entrenamiento de IA. El conmutador aprovecha Acceso directo a memoria remota (RDMA) para omitir la sobrecarga del kernel, logrando latencia a escala de microsegundos. El enrutamiento adaptativo distribuye dinámicamente el tráfico a través de múltiples rutas para evitar puntos calientes, mientras que la calidad de servicio (QoS) mejorada y el mapeo de carriles virtuales (VL) garantizan el ancho de banda para aplicaciones críticas. El QM9700-NS2R también incorpora telemetría avanzada para monitoreo de red en tiempo real y capacidades de autocuración que redirigen automáticamente el tráfico alrededor de fallas de enlace.
- Clústeres de IA y aprendizaje automático: Los conmutadores NDR de alto grado permiten supercomputadoras masivas de GPU con SHARPv3 acelerando los colectivos NCCL.
- Centros de investigación HPC: Las topologías SlimFly o Fat Tree conectan miles de nodos con latencia ultrabaja para simulación meteorológica, genómica y física.
- Centros de datos empresariales: Consolide el tráfico Este-Oeste con arquitectura de espina dorsal y hoja de 400G, reduciendo el número de niveles y los costos operativos.
- Nube e Hiperescala: DragonFly+ y torus multidimensional para una escalabilidad máxima con alta densidad de ancho de banda por unidad de rack.
- Expansión de almacenamiento y E/S: Conecte sistemas de almacenamiento de alto rendimiento utilizando NVMe sobre Fabrics (NVMe-oF) a través de InfiniBand.

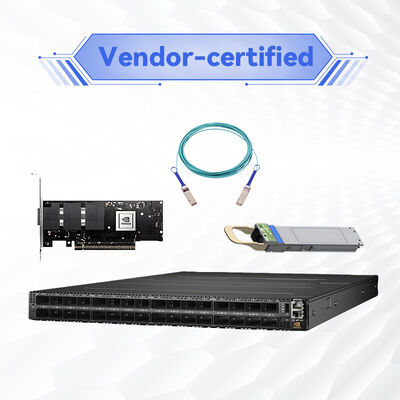

El QM9700-NS2R es totalmente interoperable con adaptadores NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), cables (cobre activo/pasivo, fibra activa, módulos ópticos) y generaciones anteriores de FDR/EDR/HDR. Ejecuta MLNX-OS con amplio soporte de API para marcos de automatización. Compatible con NVIDIA Unified Fabric Manager (UFM) para monitoreo avanzado, análisis predictivo y telemetría. El conmutador se integra perfectamente con los principales planificadores HPC y herramientas de automatización de red abiertas.
| Componente | Modelos/Estándares compatibles |
|---|---|
| Adaptadores de canal host | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, HCAs NDR 400G |
| Cables y transceptores | Cobre pasivo OSFP (hasta 2,5 m), cobre activo, fibra activa (hasta 500 m), módulos ópticos (adaptadores QSFP-DD a OSFP para división 200G) |
| Velocidades anteriores de InfiniBand | HDR (200 Gb/s), EDR (100 Gb/s), FDR (56 Gb/s) – retrocompatible |
| Gestión y automatización | MLNX-OS, UFM, Prometheus/Grafana a través de SNMP, JSON-RPC, módulos Ansible |
| Parámetro | Especificación |
|---|---|
| Puertos y velocidad | 64 puertos sin bloqueo de 400 Gb/s (NDR) InfiniBand; 32 conectores OSFP; admite 128 puertos a 200 Gb/s a través de cables divisores |
| Capacidad de conmutación | 51,2 Tb/s de rendimiento bidireccional agregado; >66.5 mil millones de paquetes por segundo (BPPS) |
| Latencia | Menos de 130 ns de puerto a puerto con enrutamiento dinámico (típico) |
| Procesador y memoria | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM (2666 MT/s), SSD M.2 de 16 GB |
| Interfaces de gestión | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Fuente de alimentación | 1+1 redundante, intercambiable en caliente, 200–240 VCA, certificado 80 PLUS Gold+ |
| Refrigeración y flujo de aire | Flujo de aire inverso conector-a-alimentación (C2P) (modelo NS2R); unidades de ventilador intercambiables en caliente, opciones de frente/trasero |
| Dimensiones (Al x An x Pr) | 1,7 pulgadas (43,6 mm) x 17,0 pulgadas (438 mm) x 26,0 pulgadas (660,4 mm) |
| Peso | 14,5 kg (31,97 lb) |
| Condiciones de operación | Temperatura: 0 °C a 40 °C; Humedad: 10% a 85% sin condensación; Altitud hasta 3050 m |
| Regulaciones y seguridad | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Garantía | Garantía del fabricante de 1 año (extensible) |
| Número de pieza de pedido | Descripción | Gestión | Dirección del flujo de aire |
|---|---|---|---|
| MQM9700-NS2R | 64 puertos InfiniBand de 400 Gb/s, conmutador administrado, 32 puertos OSFP | Gestor de subred integrado completo, MLNX-OS | Conector-a-alimentación (C2P) – flujo de aire inverso |
| MQM9700-NS2F | 64 puertos InfiniBand de 400 Gb/s, conmutador administrado | Administrado (mismas características) | Alimentación-a-conector (P2C) – flujo de aire hacia adelante |
| MQM9790-NS2R | 64 puertos de 400 Gb/s, conmutador no administrado | No administrado, gestión externa UFM | Flujo de aire inverso C2P |
| MQM9790-NS2F | 64 puertos de 400 Gb/s, conmutador no administrado | No administrado | Flujo de aire hacia adelante P2C |
El QM9700-NS2R es ideal para clientes que requieren gestión avanzada en el dispositivo (gestor de subred) y flujo de aire conector-a-alimentación (escape al pasillo frío). Confirme la compatibilidad del flujo de aire con el diseño térmico de su centro de datos antes de realizar el pedido.
Almacenes y socios de cumplimiento permiten envíos rápidos a todo el mundo con embalaje seguro.
Nuestros ingenieros internos ayudan a validar topologías de red, planes de cableado y requisitos de firmware.
Precios de socio autorizado con opciones de garantía extendida y programas de reemplazo avanzado.
Soporte dedicado en inglés, mandarín, cantonés e idiomas regionales para una adquisición sin problemas.
Starsurge proporciona soporte de ciclo de vida de extremo a extremo: desde la consultoría de diseño hasta la implementación y el mantenimiento postventa. Nuestros servicios incluyen orientación de instalación in situ, procesamiento de RMA, asistencia de actualización de firmware y soluciones de cableado personalizadas. Para proyectos de gran volumen, ofrecemos gestión de cuentas dedicada y escalada técnica 24/7. El QM9700-NS2R se envía con 1 año de garantía de hardware; los paquetes de soporte extendido están disponibles bajo pedido.
La única diferencia es la dirección del flujo de aire: NS2R utiliza flujo de aire inverso conector-a-alimentación (C2P), mientras que NS2F utiliza flujo de aire hacia adelante alimentación-a-conector (P2C). Elija según el diseño térmico de su rack (pasillo caliente/frío).
Sí, el QM9700 admite retrocompatibilidad utilizando cables adaptadores apropiados u opciones de división para velocidades HDR (200G), EDR (100G) y FDR (56G). Consulte la matriz de compatibilidad o póngase en contacto con Starsurge para conocer los SKUs de cables validados.
No, el QM9700-NS2R cuenta con un gestor de subred integrado en el dispositivo capaz de gestionar hasta 2000 nodos, lo que simplifica las implementaciones pequeñas y medianas. Para redes más grandes, se puede utilizar un SM o UFM externo.
Sí, la red InfiniBand es independiente del proveedor del servidor. Cualquier servidor con un HCA InfiniBand compatible (por ejemplo, la serie ConnectX) puede conectarse sin problemas.
El consumo de energía típico varía según la configuración del puerto y el cableado. Las fuentes de alimentación son redundantes 1+1 de 200-240 VCA, con clasificación Gold+. Póngase en contacto con nosotros para obtener una planificación detallada de la energía.
- Asegúrese de que la dirección del flujo de aire (C2P para NS2R) coincida con la estrategia de ventilación de su rack para evitar el sobrecalentamiento.
- Utilice solo módulos OSFP aprobados por NVIDIA o cables de cobre/fibra activos/pasivos calificados para un rendimiento de 400G.
- La instalación debe seguir las precauciones ESD y ser realizada por personal de red calificado.
- Las actualizaciones de firmware deben ejecutarse siguiendo las directrices de MLNX-OS para evitar interrupciones; programe ventanas de mantenimiento en consecuencia.
Fundada en 2008, Starsurge es un proveedor impulsado por la tecnología de hardware de red, servicios de TI y soluciones de integración de sistemas. Servimos a los sectores gubernamental, de atención médica, manufacturero, educativo, financiero y empresarial en todo el mundo. Con un equipo de ventas y técnico experimentado, ofrecemos equipos de red confiables que incluyen conmutadores, NICs, controladores inalámbricos, cables y soluciones de IoT. Nuestro enfoque centrado en el cliente garantiza una infraestructura escalable, eficiente y preparada para el futuro. El soporte multilingüe y las capacidades de entrega global hacen de Starsurge su socio de confianza para soluciones de NVIDIA y centros de datos.
- ☑ Confirme que la dirección del flujo de aire (C2P) se ajusta a la distribución de su centro de datos
- ☑ Verifique la entrada de alimentación: 200–240 VCA con alimentaciones redundantes
- ☑ Seleccione los cables/transceptores OSFP apropiados: cobre activo/pasivo o fibra, según la distancia
- ☑ Planifique la topología de red (Fat Tree, DragonFly+, etc.) y escale los nodos
- ☑ Asegúrese de que los adaptadores de host sean compatibles con NDR (ConnectX-7 o posterior para 400G)
- ☑ Asigne la IP de gestión y revise la licencia de MLNX-OS (sin licencia adicional para conmutación central)
- ☑ Prepare el espacio del rack: altura de 1U, profundidad hasta 660 mm, incluida la gestión de cables
