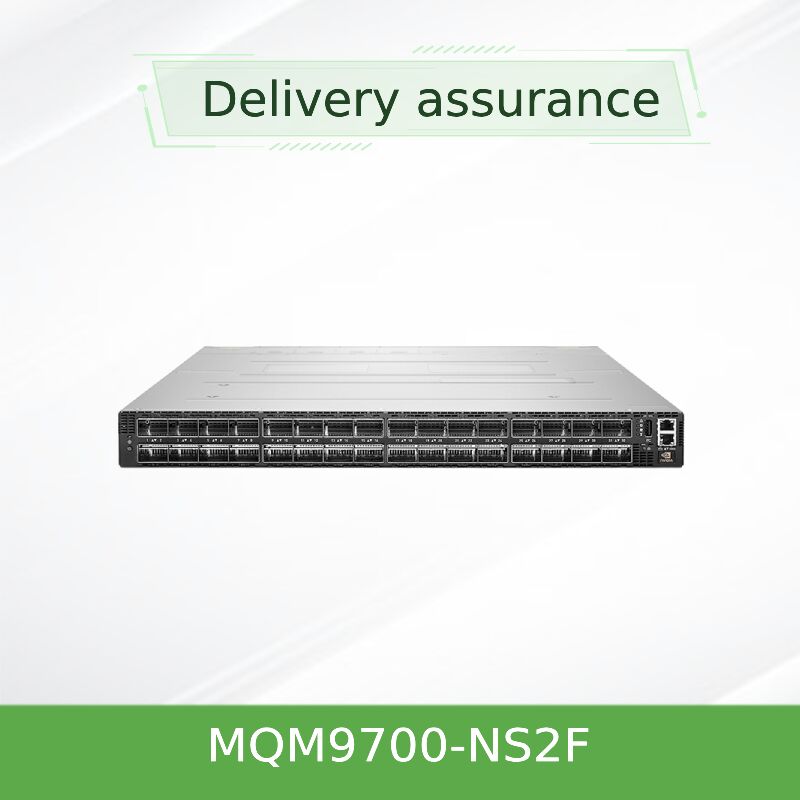

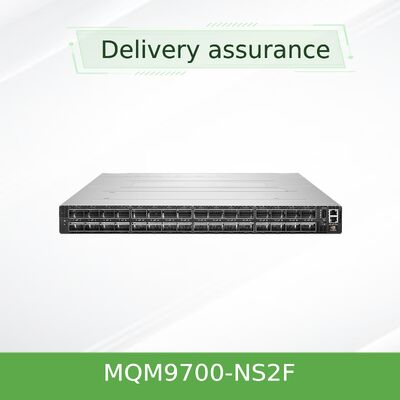

Switch InfiniBand Gestionado NVIDIA Quantum-2 QM9700-NS2F de 64 puertos 400G NDR con caudal de 51.2 Tb/s y flujo de aire P2C
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Número de modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Conectividad de enlace ascendente: | 400 Gbps | Nombre: | Interruptor de red de InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S para el servidor |
| Palabra clave: | interruptor de red Mellanox | Configuración de puerto: | 64x 400g, 32x OSFP |
| Resaltar: | Switch InfiniBand NVIDIA Quantum-2 de 64 puertos,Switch de red Mellanox 400G NDR,Switch InfiniBand con caudal de 51.2 Tb/s |
||
Descripción de producto
Rendimiento NDR líder en la industria de 400 Gb/s por puerto | Rendimiento agregado de 51,2 Tb/s | Computación en red SHARPv3 | Flujo de aire frontal P2C para un diseño térmico optimizado | Latencia ultrabaja para redes de IA y HPC
El NVIDIA Quantum-2 QM9700-NS2F es un switch InfiniBand de 1U totalmente administrado con flujo de aire frontal de potencia a conector (P2C), que ofrece unos 64 puertos de ancho de banda sin bloqueo de 400 Gb/s (NDR) sin precedentes. Diseñado para clústeres de IA a gran escala, investigación científica y computación de alto rendimiento (HPC), permite una escalabilidad masiva con un rendimiento agregado bidireccional de 51,2 Tb/s y más de 66.500 millones de paquetes por segundo. Aprovechando SHARPv3, el enrutamiento adaptativo y RDMA, el QM9700-NS2F acelera el movimiento de datos y la computación en red para las cargas de trabajo más exigentes.
- Grado del switch: 64 puertos 400G sin bloqueo (32 conectores OSFP)
- Rendimiento: 51,2 Tb/s agregado bidireccional
- Tasa de paquetes: >66.500 millones de paquetes por segundo (BPPS)
- SHARPv3: Mejora de la aceleración de IA 32x en comparación con la generación anterior
- Flujo de aire: Flujo de aire frontal de potencia a conector (P2C) — ideal para la entrada del pasillo frío a la salida del pasillo caliente
- Gestión: Gestor de subred integrado para hasta 2.000 nodos, MLNX-OS, CLI, WebUI, SNMP, API JSON
- Alimentación y refrigeración: Fuente de alimentación redundante 1+1 intercambiable en caliente, unidades de ventilador intercambiables en caliente, refrigeración de adelante hacia atrás (P2C)
Basada en la plataforma NVIDIA Quantum-2, la serie QM9700 redefine la densidad y la eficiencia de la conmutación en centros de datos. El QM9700-NS2F (administrado, flujo de aire frontal P2C) integra 64 puertos de InfiniBand de 400 Gb/s en un chasis compacto de 1U. Admite tecnología de división de puertos para ofrecer hasta 128 puertos de 200 Gb/s, ofreciendo topologías flexibles como Fat Tree, DragonFly+, SlimFly y Torus multidimensional. La retrocompatibilidad con generaciones anteriores de InfiniBand garantiza una integración fluida en la infraestructura existente. Con telemetría avanzada, control de congestión y capacidades de red de autocuración, este switch maximiza el rendimiento de las aplicaciones al tiempo que simplifica las operaciones.
32 ranuras OSFP que admiten 400G NDR o 128x200G mediante cables divisores, lo que proporciona el switch InfiniBand de mayor densidad en un factor de forma de 1U.
El protocolo de agregación y reducción escalable jerárquico de NVIDIA de tercera generación acelera las operaciones colectivas de IA hasta 32 veces, reduciendo el movimiento de datos y la latencia.
El acceso directo remoto a memoria (RDMA) y el enrutamiento adaptativo eliminan los cuellos de botella, mientras que el mapeo mejorado de carriles virtuales y el control de congestión mantienen un rendimiento constante.
La conmutación automática de fallos, la retransmisión a nivel de enlace y las capacidades de monitorización avanzada garantizan operaciones ininterrumpidas para cargas de trabajo de misión crítica.
El gestor de subred integrado admite hasta 2000 nodos listos para usar; gestión completa del chasis a través de CLI, WebUI, SNMP y API JSON/REST.
Optimizado para diseños de clúster escalables y rentables; el grado de doble densidad reduce las capas de red y el coste total de propiedad.
La plataforma Quantum-2 integra la última tecnología SerDes de 400G de NVIDIA, ofreciendo una capacidad de conmutación de 51,2 Tb/s. Las innovaciones clave incluyen SHARPv3 computación en red, que descarga las operaciones colectivas de los nodos de cómputo, mejorando drásticamente la eficiencia del entrenamiento de IA. El switch aprovecha Acceso directo remoto a memoria (RDMA) para evitar la sobrecarga del kernel, logrando una latencia a escala de microsegundos. El enrutamiento adaptativo distribuye dinámicamente el tráfico a través de múltiples rutas para evitar puntos calientes, mientras que la calidad de servicio (QoS) mejorada y el mapeo de carriles virtuales (VL) garantizan el ancho de banda para aplicaciones críticas. El QM9700-NS2F también incorpora telemetría avanzada para la monitorización de la red en tiempo real y capacidades de autocuración que redirigen automáticamente el tráfico en caso de fallos de enlace.
- Clústeres de IA y aprendizaje automático: Los switches NDR de alto grado permiten supercomputadoras masivas de GPU con SHARPv3 acelerando los colectivos NCCL.
- Centros de investigación HPC: Las topologías SlimFly o Fat Tree conectan miles de nodos con latencia ultrabaja para simulaciones meteorológicas, genómica y física.
- Centros de datos empresariales: Consolidan el tráfico Este-Oeste con arquitectura de espina dorsal y hoja de 400G, reduciendo el número de niveles y los costes operativos.
- Nube e hiperescala: DragonFly+ y torus multidimensional para una escalabilidad máxima con alta densidad de ancho de banda por unidad de rack.
- Almacenamiento y expansión de E/S: Conecte sistemas de almacenamiento de alto rendimiento utilizando NVMe sobre Fabrics (NVMe-oF) a través de InfiniBand.
El QM9700-NS2F es totalmente interoperable con adaptadores NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), cables (cobre activo/pasivo, fibra activa, módulos ópticos) y generaciones anteriores FDR/EDR/HDR. Ejecuta MLNX-OS con un amplio soporte de API para marcos de automatización. Compatible con NVIDIA Unified Fabric Manager (UFM) para monitorización avanzada, análisis predictivo y telemetría. El switch se integra perfectamente con los principales planificadores HPC y herramientas de automatización de redes abiertas.
| Componente | Modelos/Estándares compatibles |
|---|---|
| Adaptadores de canal host | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, HCAs NDR 400G |
| Cables y transceptores | Cobre pasivo OSFP (hasta 2,5 m), cobre activo, fibra activa (hasta 500 m), módulos ópticos (adaptadores QSFP-DD a OSFP para división 200G) |
| Velocidades InfiniBand anteriores | HDR (200 Gb/s), EDR (100 Gb/s), FDR (56 Gb/s) — retrocompatible |
| Gestión y automatización | MLNX-OS, UFM, Prometheus/Grafana a través de SNMP, JSON-RPC, módulos Ansible |
| Parámetro | Especificación |
|---|---|
| Puertos y velocidad | 64 puertos sin bloqueo de 400 Gb/s (NDR) InfiniBand; 32 conectores OSFP; admite 128 puertos a 200 Gb/s mediante cables divisores |
| Capacidad de conmutación | Rendimiento agregado bidireccional de 51,2 Tb/s; >66.500 millones de paquetes por segundo (BPPS) |
| Latencia | Menos de 130 ns de puerto a puerto con enrutamiento dinámico (típico) |
| Procesador y memoria | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM (2666 MT/s), SSD M.2 de 16 GB |
| Interfaces de gestión | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Fuente de alimentación | Redundante 1+1, intercambiable en caliente, 200–240 VCA, certificada 80 PLUS Gold+ |
| Refrigeración y flujo de aire | Flujo de aire frontal de potencia a conector (P2C) (modelo NS2F); unidades de ventilador intercambiables en caliente, refrigeración de adelante hacia atrás |
| Dimensiones (Al x An x Pr) | 43,6 mm (1,7 pulg.) x 438 mm (17,0 pulg.) x 660,4 mm (26,0 pulg.) |
| Peso | 14,5 kg (31,97 lb) |
| Condiciones de funcionamiento | Temperatura: 0 °C a 40 °C; Humedad: 10 % a 85 % sin condensación; Altitud hasta 3050 m |
| Regulaciones y seguridad | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Garantía | Garantía del fabricante de 1 año (extensible) |
| Número de pieza configurable | Descripción | Gestión | Dirección del flujo de aire |
|---|---|---|---|
| MQM9700-NS2F | Switch administrado InfiniBand de 64 puertos de 400 Gb/s, 32 puertos OSFP | Gestor de subred integrado completo, MLNX-OS | De potencia a conector (P2C) — flujo de aire frontal |
| MQM9700-NS2R | Switch administrado InfiniBand de 64 puertos de 400 Gb/s | Administrado (mismas características) | De conector a potencia (C2P) — flujo de aire inverso |
| MQM9790-NS2F | Switch no administrado de 400 Gb/s de 64 puertos | No administrado, gestión UFM externa | Flujo de aire frontal P2C |
| MQM9790-NS2R | Switch no administrado de 400 Gb/s de 64 puertos | No administrado | Flujo de aire inverso C2P |
El QM9700-NS2F es ideal para clientes que requieren gestión avanzada en la caja (gestor de subred) y flujo de aire frontal de potencia a conector (P2C). Este patrón de flujo de aire extrae aire frío del pasillo frío a través del lado de la alimentación y lo expulsa a través del lado del conector, coincidiendo con los diseños estándar de refrigeración de adelante hacia atrás. Verifique la estrategia de flujo de aire de su rack antes de realizar el pedido.
Almacenes y socios de distribución permiten envíos rápidos a todo el mundo con embalaje seguro.
Nuestros ingenieros internos ayudan a validar topologías de red, planes de cableado y requisitos de firmware.
Precios de socio autorizado con opciones de garantía extendida y programas de reemplazo avanzado.
Soporte dedicado en inglés, mandarín, cantonés e idiomas regionales para una adquisición sin problemas.
Starsurge proporciona soporte de ciclo de vida de extremo a extremo: desde la consultoría de diseño hasta el despliegue y el mantenimiento postventa. Nuestros servicios incluyen orientación de instalación in situ, procesamiento de RMA, asistencia de actualización de firmware y soluciones de cableado personalizadas. Para proyectos de gran volumen, ofrecemos gestión de cuentas dedicada y escalada técnica 24/7. El QM9700-NS2F se envía con 1 año de garantía de hardware; los paquetes de soporte extendido están disponibles bajo petición.
La principal diferencia es la dirección del flujo de aire: el NS2F utiliza flujo de aire frontal de potencia a conector (P2C) (entrada de aire frío desde el lado de la alimentación, salida a través del lado del conector), mientras que el NS2R utiliza flujo de aire inverso de conector a potencia (C2P). Elija según la disposición de pasillo frío/caliente de su centro de datos.
Sí, el QM9700 admite retrocompatibilidad utilizando cables adaptadores apropiados u opciones de división para velocidades HDR (200G), EDR (100G) y FDR (56G). Consulte la matriz de compatibilidad o póngase en contacto con Starsurge para conocer los SKUs de cables validados.
No, el QM9700-NS2F cuenta con un gestor de subred integrado en la placa capaz de gestionar hasta 2000 nodos, lo que simplifica los despliegues pequeños y medianos. Para redes más grandes, se pueden utilizar SM o UFM externos.
Sí, la red InfiniBand es independiente del proveedor del servidor. Cualquier servidor con un HCA InfiniBand compatible (por ejemplo, la serie ConnectX) puede conectarse sin problemas.
El consumo de energía típico varía según la configuración del puerto y el cableado. Las fuentes de alimentación son redundantes 1+1 de 200-240 VCA, con certificación Gold+. Póngase en contacto con nosotros para obtener una planificación detallada de la energía basada en su despliegue.
- Asegúrese de que la dirección del flujo de aire (P2C frontal para NS2F) coincida con la estrategia de ventilación de su rack — este modelo toma aire del lado de la alimentación y lo expulsa por el lado del conector OSFP.
- Utilice únicamente módulos OSFP aprobados por NVIDIA o cables de cobre/fibra pasivos/activos calificados para un rendimiento de 400G.
- La instalación debe seguir las precauciones ESD y ser realizada por personal de red cualificado.
- Las actualizaciones de firmware deben ejecutarse siguiendo las directrices de MLNX-OS para evitar interrupciones; programe ventanas de mantenimiento en consecuencia.
- Confirme que la alimentación de entrada está dentro del rango de 200-240 VCA con alimentaciones redundantes para mantener una alta disponibilidad.
Fundada en 2008, Starsurge es un proveedor impulsado por la tecnología de hardware de red, servicios de TI y soluciones de integración de sistemas. Servimos a los sectores gubernamental, de atención médica, manufacturero, educativo, financiero y empresarial en todo el mundo. Con un equipo de ventas y técnico experimentado, ofrecemos equipos de red fiables que incluyen switches, NICs, controladores inalámbricos, cables y soluciones IoT. Nuestro enfoque centrado en el cliente garantiza una infraestructura escalable, eficiente y preparada para el futuro. El soporte multilingüe y las capacidades de entrega global hacen de Starsurge su socio de confianza para soluciones NVIDIA y de centros de datos.
- ☑ Confirme que la dirección del flujo de aire (P2C frontal) coincide con el diseño de entrada del pasillo frío de su centro de datos
- ☑ Verifique la entrada de alimentación: 200-240 VCA con alimentaciones redundantes y capacidad de circuito adecuada
- ☑ Seleccione los cables/transceptores OSFP apropiados: cobre activo/pasivo o fibra, según los requisitos de distancia
- ☑ Planifique la topología de red (Fat Tree, DragonFly+, etc.) y escale los nodos
- ☑ Asegúrese de que los adaptadores host sean compatibles con NDR (ConnectX-7 o posterior para 400G) o compatibles con velocidades inferiores
- ☑ Asigne una IP de gestión y revise la configuración de MLNX-OS (sin licencias adicionales para la conmutación principal)
- ☑ Prepare el espacio en el rack: altura 1U, profundidad hasta 660 mm, incluyendo gestión de cables y cableado de alimentación
