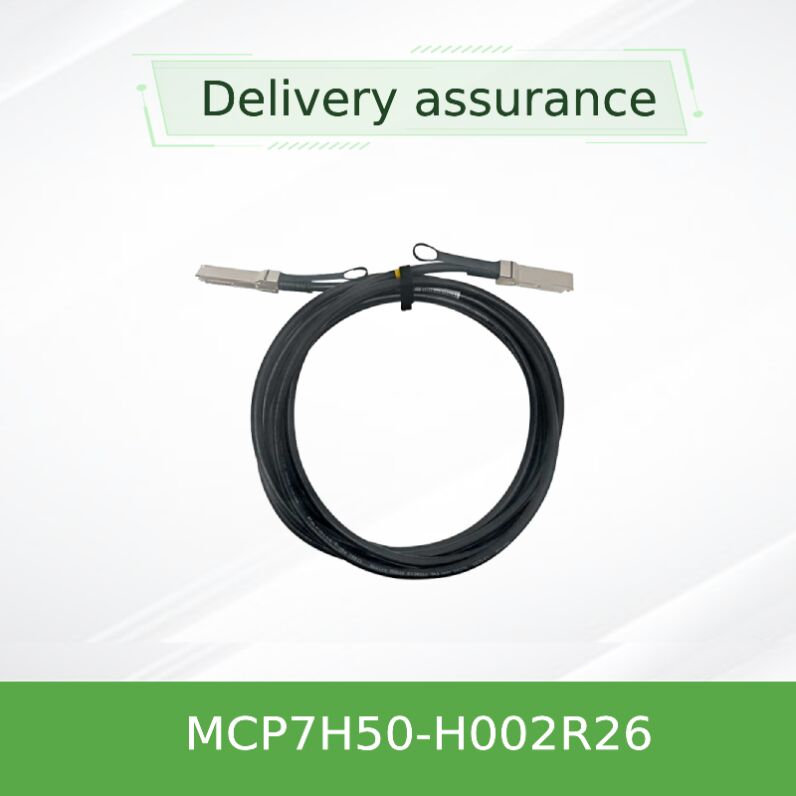

El cable de separación de DAC de 200G a 2x100G HDR100 MCP7H50-H002R26

El Mellanox MCP7H50-H002R26 es un cable divisor híbrido pasivo de cobre diseñado para aplicaciones InfiniBand HDR (High Data Rate) de 200 Gb/s. Ofrece una alternativa rentable y de bajo consumo a las interconexiones ópticas para conexiones de corta distancia dentro de los centros de datos. Un extremo presenta un conector QSFP56 de 200 Gb/s, mientras que el otro lado se divide en dos puertos QSFP56 HDR100 de 100 Gb/s. El cableado interno mapea cada uno de los dos pares de cobre (par 1 y 2, 3 y 4) del único QSFP56 a pares de cobre duales independientes en cada uno de los dos conectores QSFP56, lo que permite una conectividad HDR100 sin interrupciones.

Cada puerto QSFP56 incluye una EEPROM reemplazable en campo que almacena datos de configuración e identificación del producto, legibles por el sistema host para una gestión y diagnóstico avanzados. Con pruebas de producción rigurosas y un diseño mecánico robusto, este cable garantiza una fiabilidad inmediata para la computación de alto rendimiento, clústeres de IA e infraestructuras hiperscalares.

Basado en la tecnología pasiva de cobre twinax, el MCP7H50-H002R26 utiliza un calibre de cable de 26 AWG para lograr una integridad de señal óptima hasta 2 metros. Aprovecha la señalización PAM4 (modulación de amplitud de pulso de 4 niveles) para ofrecer 50 Gb/s por carril mientras mantiene una latencia ultrabaja — ideal para redes de entrenamiento de IA y HPC sensibles a la latencia. La arquitectura de divisor híbrido permite un diseño de rack flexible, conectando un puerto de switch HDR de 200G a dos servidores o adaptadores HDR100 de 100G sin repetidores activos. Todos los parámetros eléctricos cumplen con las especificaciones SFF-8665 y de la InfiniBand Trade Association (IBTA), lo que garantiza la interoperabilidad entre equipos basados en estándares.

• Topologías InfiniBand HDR leaf-spine: conecte puertos de switch de 200 Gb/s a nodos de cómputo HDR100 de 100 Gb/s.
• Clústeres de computación de alto rendimiento (HPC) que requieren interconexiones de velocidad mixta sin los costos de la óptica activa.
• Redes de centros de datos de IA/ML: cableado divisor eficiente para servidores GPU con conectividad dual de 100G.
• Sistemas de almacenamiento y entornos Ethernet/IB convergidos donde el cobre de corto alcance reduce la potencia y la latencia.
• Cableado de la parte superior del rack (ToR): gestión de cables limpia con radio de curvatura flexible (curvatura simple mínima: 34 mm).

Diseñado para una integración perfecta con switches y adaptadores InfiniBand Mellanox (NVIDIA). Totalmente compatible con las especificaciones IBTA HDR y HDR100, también es retrocompatible con enlaces HDR100, EDR y FDR a velocidades más bajas cuando se utiliza con adaptadores apropiados. El contenido de la EEPROM sigue el SFF-8636, lo que permite una gestión robusta del lado del host a través de I²C. Para plataformas de terceros, la compatibilidad depende de la adhesión del sistema host a QSFP56 MSA y a las especificaciones InfiniBand HDR.

Nota: Pueden estar disponibles otras longitudes bajo pedido. Confirme las longitudes personalizadas con el equipo de ventas.

• Cero consumo de energía: El diseño pasivo elimina el consumo de energía del ensamblaje del cable, reduciendo el PUE general del centro de datos.
• Latencia ultrabaja: Sin repetidores ni conversión óptica, ideal para trading de alta frecuencia y cargas de trabajo HPC.
• Divisor rentable: Elimina dos cables de 100G separados más puertos de switch adicionales; reduce la complejidad del cableado.
• Fiabilidad y durabilidad: Garantía limitada de hardware de 1 año; pruebas de producción rigurosas garantizan un rendimiento superior inmediato.
• Cumplimiento ambiental: RoHS, PCB LF/HF, cubierta LSZH adecuada para conductos y requisitos estrictos de seguridad contra incendios.

Cada cable Mellanox LinkX DAC viene con una garantía limitada de hardware de 1 año que cubre la reparación o reemplazo de piezas. El soporte técnico global está disponible a través de distribuidores autorizados y el portal de soporte de NVIDIA Networking. Para despliegues masivos, se proporcionan recursos FAE dedicados y servicios de validación de compatibilidad. Se pueden organizar etiquetado personalizado, opciones de color de lengüeta de extracción y modificaciones de longitud para proyectos OEM/ODM calificados.

• No exceda el radio de curvatura mínimo: 34 mm para curvatura simple (lejos del conector) y 10x el OD del cable (aprox. 68 mm) para curvatura repetida para evitar la degradación de la señal.
• Asegúrese de que el mecanismo de pestillo en los conectores QSFP56 esté completamente enganchado para mantener una conexión a tierra adecuada y un rendimiento EMI.
• Utilice prácticas seguras contra ESD al manipular los extremos del transceptor/cable; la descarga estática puede dañar los componentes de la EEPROM.
• No tire ni estire los cables más allá de la tensión nominal; siempre agarre el cuerpo del conector al desconectar.
