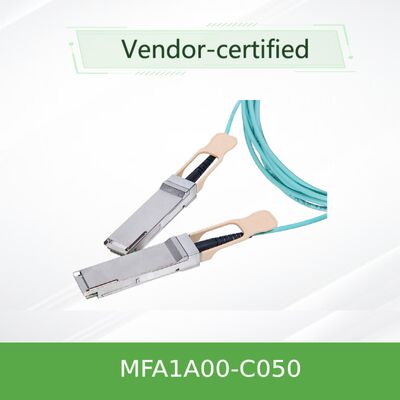

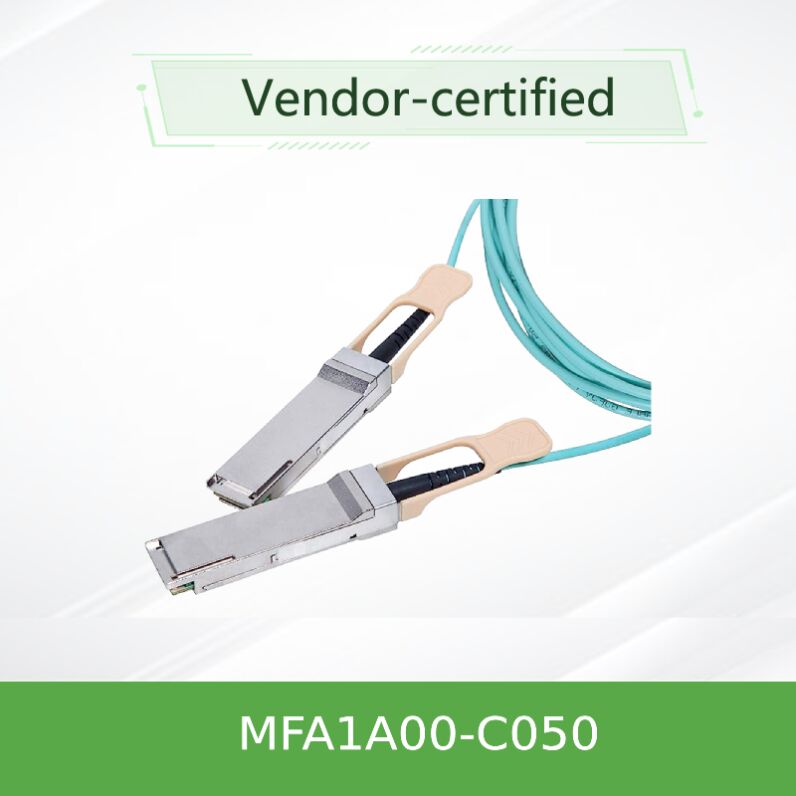

Cable óptico activo NVIDIA MFA1A00-C050 de 100 Gb/s QSFP28 de 50 m LSZH AOC para Ethernet
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Plazo de entrega: | Según stock |
| Tecnología: | Ethernet | Longitud: | 5m |
| Voltaje de suministro: | -0.3-3.6 | Voltaje de entrada de datos: | -0.3-4.465 |
Descripción de producto
MFA1A00-C050 ∙ 100Gb/s Ethernet Cable óptico activo
Los datos de los datos de los Estados miembros de la Unión Europea se publicarán en el Diario Oficial de la Unión Europea.para las interconexiones de redes de centros de datos y de empresas: conectable en caliente, de baja potencia de 2,2 W (normalmente con retiming) y condicionamiento de señal programable.
- Velocidad de datos: 100 Gb/s (4x 25,78 Gb/s)
- Duración: 50 metros (estándar)
- Disipación de energía: 2.2W tipo. (reinicio)
- Conector: compatible con QSFP28 según SFF-8665
- InfiniBand EDR y 100GbE listos
Resumen del producto
El NVIDIA MFA1A00-C050 es un cable óptico activo (AOC) basado en QSFP28 VCSEL diseñado para sistemas Ethernet de 100Gb/s. Integra cuatro transceptores de fibra multimodo por extremo, cada uno operando hasta 26Gb/s,que ofrece un ancho de banda total de 100 Gb/sEl cable ofrece retiming seleccionable por carril, ecualización de entrada programable y preenfatización de salida para garantizar la integridad de la señal a distancias de hasta 100 metros.Esta variante de 50 metros es ideal para arquitecturas de mitad de fila (MoR) y final de fila (EoR), así como aplicaciones de conexión cruzada dentro de grandes centros de datos.
En comparación con los cables de cobre pasivos, la serie MFA1A00 proporciona un mayor alcance, menor peso, mejor flujo de aire e inmunidad EMI mejorada.El factor de forma QSFP28 conectable en caliente permite una fácil instalación y reemplazo sin tiempo de inactividad del sistema.
Características clave
Tecnología: VCSEL y arquitectura de retraso
El MFA1A00-C050 aprovecha la tecnología de láser de emisión de superficie de cavidad vertical (VCSEL) junto con fibra multimodo (MMF) para lograr una transmisión confiable de 100Gb / s a más de 50 metros.Cada uno de los cuatro carriles ópticos funciona a 25.78Gb/s (100GbE Ethernet rate) y soporta retiming seleccionable. Cuando el retiming está habilitado, los circuitos internos de Clock and Data Recovery (CDR) limpian la señal y reducen el jitter,haciendo el cable adecuado para enlaces más largos y planos de fondo de alta densidadLa ecualización de entrada Tx programable compensa las pérdidas de la placa host, mientras que la amplitud de salida Rx programable y el preenfasis se ajustan a los SerDes receptores.Esta arquitectura adaptativa garantiza la interoperabilidad con una amplia gama de switches y tarjetas de interfaz de red (NIC).
Despliegues típicos
- Cambiar a las conexiones de servidor en el medio de la fila (MoR) y en el final de la fila (EoR)
- Interconexiones transversales entre bastidores adyacentes
- Conexiones de interruptor a interruptor dentro de la misma sala de datos
- Clusters de computación de alto rendimiento (HPC) que requieren enlaces de baja latencia y alto ancho de banda a medianas distancias
- Arquitectura de la columna vertebral del centro de datos donde la inmunidad EMI es crítica
- Capas de agregación del núcleo empresarial con enlaces ascendentes de 100GbE que abarcan distancias más largas
Compatibilidad
El MFA1A00-C050 es compatible con los puertos QSFP28 estándar que cumplen con SFF-8665.Juniper) y tarjetas de interfaz de red 100GbE (serie NVIDIA ConnectX)Para entornos InfiniBand, utilice los códigos de orden optimizados por EDR (MFA1A00-Exxx).que proporciona compatibilidad con versiones anteriores para los enlaces de 40GbE y 25GbE.
NVIDIA Spectrum serie SN2000/SN3000 Verificado
NVIDIA ConnectX-5/6/7 Verificado
Cisco Nexus 9000 con puertos QSFP28 probado en el campo
Serie Arista 7050/7280 Compatible (se recomienda volver a programar)
Especificaciones
Calificaciones máximas absolutas
| Parámetro | - ¿ Qué? | - ¿ Qué es? | Unidad |
|---|---|---|---|
| Tensión de alimentación | - No hay nada.3 | 3.6 | V. |
| Voltado de entrada de datos | - No hay nada.3 | 3.465 | V. |
| Limite de daño (óptico) | 3.4 (máximo) | Dbm | |
Especificaciones operativas
| Parámetro | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
|---|---|---|---|---|
| Voltagem de alimentación (Vcc) | 3.135 | 3.3 | 3.465 | V. |
| Disipación de energía (sin retiming) | - | 1.5 | 1.8 | W por extremo |
| Disipación de energía (rehoración en todos los carriles) | - | 2.2 | 2.5 | W por extremo |
| Temperatura de la caja de trabajo | 0 | - | 70 | °C |
| Temperatura de almacenamiento | -40 años. | - | 85 | °C |
| Humedad relativa de funcionamiento | 5 | - | 85 | % |
Mecánica eléctrica y de cables
| Parámetro | Valor |
|---|---|
| Tasa de señalización (por carril) | 25.78125 Gb/s ± 100 ppm |
| Diámetro del cable | 3 ± 0,2 mm |
| Radius mínimo de curva | 30 mm (dinámico) |
| Tolerancia de longitud (50 m de longitud) | +1000 / -0 mm (por longitud ≤ 50 m) |
| Color de la chaqueta del cable | Agua |
Nota: Todas las especificaciones se basan en la documentación de NVIDIA. Los valores no especificados públicamente están marcados como "Por favor confirme antes de ordenar".
Guía de selección MFA1A00 Serie
| Número de pedido de la pieza | Tasa de datos | Duración | Aplicación |
|---|---|---|---|
| MFA1A00-C003 y sus derivados | Se trata de un sistema de seguridad. | 3 metros | Conexión Ethernet |
| MFA1A00-C005 y sus derivados | Se trata de un sistema de seguridad. | 5 metros | Conexión Ethernet |
| MFA1A00-C010: el número de unidades de producción de las que se trate. | Se trata de un sistema de seguridad. | 10 metros | Conexión Ethernet |
| MFA1A00-C015: el número de unidades de producción de las que se trate. | Se trata de un sistema de seguridad. | 15 metros | Conexión Ethernet |
| MFA1A00-C030: el número de unidades de producción y el número de unidades de producción. | Se trata de un sistema de seguridad. | 30 metros | Conexión Ethernet |
| MFA1A00-C050: el número de unidades de producción de las que se trate. | Se trata de un sistema de seguridad. | 50 metros | Ethernet (este modelo) |
| El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga | Se trata de un sistema de seguridad. | 100 metros | Conexión Ethernet |
| Para InfiniBand EDR, utilizar la serie MFA1A00-Exxx (por ejemplo, MFA1A00-E050 para 50m) | |||
Ventajas de los cables ópticos activos de NVIDIA
Eficiencia energética
Típico 2.2W por extremo con retiming habilitado, reduciendo los costos operativos en implementaciones a gran escala.
Integridad de la señal
La ecualización programable y el retiming CDR permiten una transmisión limpia a distancias más largas y rastros de PCB pobres.
Durabilidad y fiabilidad
100% de producción probada para el rendimiento fuera de la caja; radio de curva robusto y chaqueta LSZH para la seguridad del centro de datos.
Visibilidad de la gestión
La monitorización de diagnóstico digital (DDM) proporciona temperatura, voltaje, corriente de sesgo, potencia TX / RX en tiempo real.
Servicio y soporte
Como proveedor basado en la tecnología, Hong Kong Starsurge Group Co., Limited ofrece soporte completo del ciclo de vida, incluida la validación de la compatibilidad previa a la venta, el pedido de longitud personalizada (sujeto a MOQ),servicios de RMA y servicios postventaNuestro equipo técnico puede ayudar con las comprobaciones del firmware, la configuración de reinicio y la integración en su red existente.Notas de aplicación del mapa de memoria, y informes de cumplimiento).
Preguntas frecuentes
R: Sí, a tasas de bits más bajas sin retiming, pero está optimizado para 100GbE. Para un funcionamiento garantizado, consulte la especificación del conmutador de host.
R: La serie C (por ejemplo, C050) se especifica para aplicaciones Ethernet de 100GbE. La serie E está destinada a entornos EDR InfiniBand, aunque la capa física es similar.Utilice el código de orden que coincida con su protocolo.
R: Sí, el módulo QSFP28 se puede enchufar en caliente según la especificación SFF-8665.
R: El retimo es seleccionable a través de la interfaz I2C SFF-8636.
R: El MOQ varía según la región. Para piezas individuales, solicite disponibilidad de muestras al equipo de ventas de Starsurge.
Precauciones y manejo
- Los productos láser de clase 1 según IEC 60825-1/2 y 21 CFR 1040.
- No exceda el radio mínimo de curvatura (30 mm) para evitar daños en las fibras y pérdidas ópticas.
- Asegurar un manejo adecuado del DEA durante la instalación; utilizar una correa de muñeca o un equipo conectado a tierra.
- Operar dentro del rango de temperatura especificado (0°C a 70°C).
- Para la limpieza, utilice un paño seco libre de pelos; no use disolventes líquidos en los conectores ópticos.
Acerca de Starsurge Su socio de confianza
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.
Lista de verificación del comprador
- Confirmar la longitud requerida (50 m u otra)
- Verificar el soporte del interruptor/NIC QSFP28 y la capacidad de reinicio
- Compruebe el rango de temperatura de funcionamiento de su pasillo del centro de datos
- Solicitar la última revisión del firmware para compatibilidad
- Confirme que la chaqueta de LSZH cumple con el código local de incendios.
