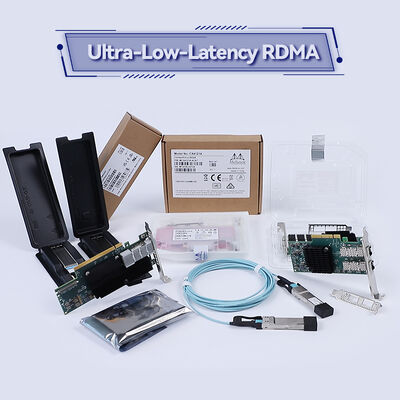

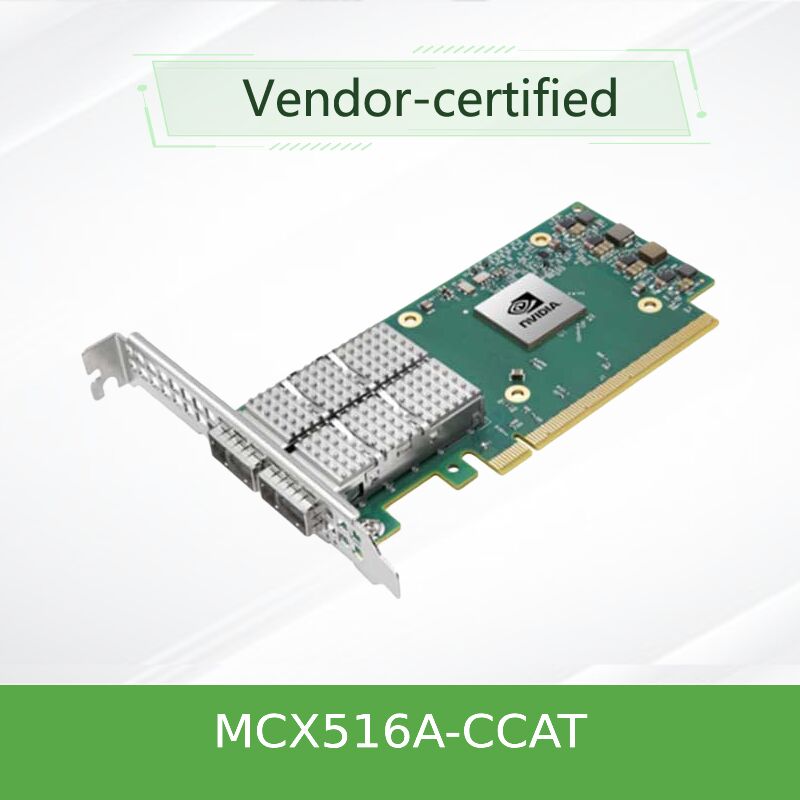

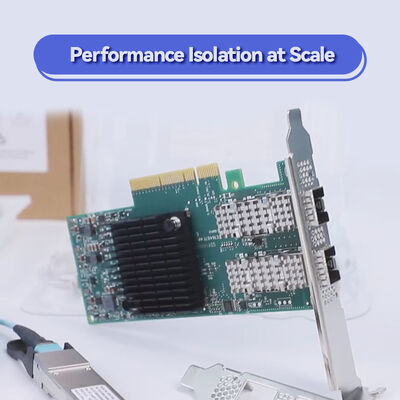

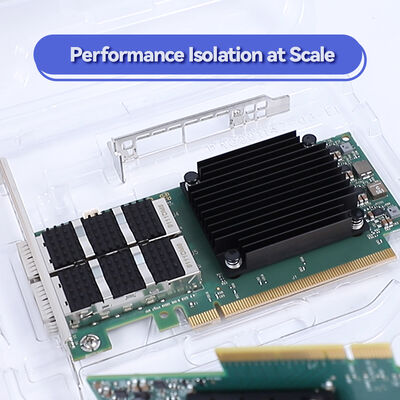

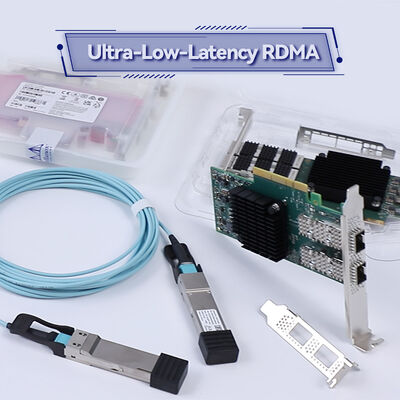

MCX516A-CCAT Adaptador Ethernet de doble puerto de 100GbE de NVIDIA
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCX516A-CCAT |
| Documento: | connectx-5-en-card.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Estado de los productos: | Existencias | Solicitud: | Servidor |
|---|---|---|---|
| Tipo de interfaz:: | Red | Puertos: | Dual |
| Velocidad máxima: | 25GBE | Tipo de conector: | SFP28 |
| Tipo: | cableado | Condición: | Nuevo y Original |
| tiempo de garantía: | 1 año | Modelo: | MCX516A-CCAT |
| Nombre: | Tarjeta de red Mellanox CX516A ConnectX-5 100GBE MCX516A-CCAT Dual-puerto QSFP28 Adaptador PCI-E | Palabra clave: | Tarjeta de red Mellanox |
Descripción de producto
Tarjeta de red Ethernet dual-port QSFP28 de 100 GbE — que ofrece hasta 100 Gb/s por puerto, latencia de 750 ns, 200 millones de mensajes por segundo y descargas avanzadas de aplicaciones. Ideal para plataformas Web 2.0, nube, almacenamiento, IA y telecomunicaciones que requieren el máximo ancho de banda y baja latencia.
La NVIDIA ConnectX-5 EN MCX516A-CCAT es una tarjeta de red Ethernet dual-port de 100 GbE diseñada para las cargas de trabajo de centro de datos más exigentes. Construida sobre la arquitectura ConnectX-5, esta tarjeta admite múltiples velocidades, incluidas 100 GbE, 50 GbE, 40 GbE, 25 GbE, 10 GbE y 1 GbE, lo que proporciona rutas de migración fluidas y flexibilidad de infraestructura. Con una latencia de 750 ns, hasta 200 millones de mensajes por segundo (Mpps) y una interfaz host PCIe 3.0 x16, la MCX516A-CCAT ofrece un rendimiento líder en la industria y eficiencia de CPU. Las capacidades clave incluyen RoCE (RDMA sobre Ethernet Convergente), virtualización SR-IOV con hasta 512 Funciones Virtuales, procesamiento acelerado de paquetes y conmutación ASAP2 para descargas de vSwitch/vRouter, descargas de destino NVMe sobre Fabric, transferencia de firma T10-DIF y descargas integrales de redes superpuestas (VXLAN, NVGRE, GENEVE). Esta tarjeta está disponible en un factor de forma PCIe de bajo perfil con funciones de gestión de host mejoradas.
Dos puertos QSFP28 que admiten velocidades de 100/50/40/25/10/1 GbE. Compatible con versiones anteriores de infraestructura de menor velocidad.
Latencia de 750 ns, hasta 200 Mpps de tasa de mensajes y 197 Mpps con DPDK para aplicaciones de omisión del kernel.
Servicios RDMA de baja latencia sobre redes de Capa 2 y Capa 3 para cargas de trabajo de almacenamiento y computación.
Descarga de hardware del plano de datos Open vSwitch (OvS) y vRouter, preservando la flexibilidad del plano de control y logrando un rendimiento a velocidad de cable.
Descargas de destino NVMe-oF aceleradas por hardware que permiten un acceso eficiente al almacenamiento NVMe con una intervención mínima de la CPU.
Hasta 512 Funciones Virtuales (VFs) y 8 Funciones Físicas por puerto, con QoS garantizada y aislamiento de VM.
Encapsulación y desencapsulación de hardware para túneles VXLAN, NVGRE, GENEVE, MPLS y NSH.
Analizador flexible y tablas de coincidencia-acción que permiten descargas de hardware para protocolos actuales y futuros.
NC-SI sobre MCTP, interfaz BMC, PLDM para monitoreo y actualización de firmware, arranque remoto PXE y UEFI.
El ASIC ConnectX-5 EN ofrece un rendimiento récord con motores de aceleración avanzados. Las innovaciones tecnológicas clave incluyen:
- PeerDirect (GPUDirect) – Elimina copias de datos PCIe innecesarias entre GPU y CPU, acelerando las cargas de trabajo de HPC, IA y aprendizaje automático.
- Enrutamiento adaptativo sobre transporte fiable – Permite RDMA fuera de orden y enrutamiento adaptativo para una utilización optimizada de la red.
- Coincidencia de etiquetas y descargas de rendezvous – Descarga de hardware de la coincidencia de etiquetas MPI y el protocolo de rendezvous, lo que reduce la sobrecarga de la CPU en clústeres HPC.
- Descargas de búfer de ráfaga – Aceleración de hardware para la creación de puntos de control en segundo plano en simulaciones a gran escala y entrenamiento de ML.
- Conmutador PCIe integrado – Admite hasta 8 bifurcaciones, lo que permite la conexión en cadena de hosts y la eliminación de conmutadores de backend en bastidores de almacenamiento.
- Paginación bajo demanda (ODP) – Acceso a memoria RDMA sin registro, lo que simplifica el desarrollo de aplicaciones.
- Transporte conectado fiable extendido (XRC) y transporte conectado dinámico (DCT) – Escala RDMA a decenas de miles de nodos.
- Transferencia de firma T10-DIF – Protección de integridad de datos basada en hardware para cargas de trabajo de almacenamiento a velocidad de cable.
La virtualización de alta densidad, las redes superpuestas y las descargas de vSwitch reducen la utilización de la CPU mientras mantienen el rendimiento a velocidad de cable.
Las descargas de destino NVMe-oF, T10-DIF y RoCE permiten un almacenamiento de bloques de alto rendimiento con latencia submicrosegundo.
PeerDirect GPUDirect, enrutamiento adaptativo y descargas de búfer de ráfaga aceleran las cargas de trabajo de entrenamiento distribuido.
Las descargas de vSwitch ASAP2, la cadena de servicios y la capacidad de hardware de hairpin permiten una virtualización de funciones de red eficiente.
La latencia ultrabaja (750 ns) y la alta tasa de mensajes (200 Mpps) cumplen con las aplicaciones financieras más exigentes.
El conmutador PCIe integrado permite que los servidores se interconecten sin conmutadores de pila superior, lo que reduce el TCO.
La MCX516A-CCAT es compatible con una amplia gama de sistemas operativos: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi y Citrix XenServer. Admite ópticas QSFP28 estándar de 100 GbE, cables DAC pasivos, cables ópticos activos (AOC) y cables de ruptura (100 GbE a 4x25 GbE o 2x50 GbE). La tarjeta se integra perfectamente con los conmutadores NVIDIA Spectrum y cualquier infraestructura estándar de 25 GbE/40 GbE/50 GbE/100 GbE. El soporte de software incluye OFED (OpenFabrics Enterprise Distribution), DPDK y WinOF-2 para Windows.
| Categoría | Especificación |
|---|---|
| Modelo | MCX516A-CCAT |
| Factor de forma | Tarjeta de expansión PCIe de bajo perfil. Se envía con soporte alto montado, soporte corto incluido. |
| Puertos | 2x QSFP28 (100/50/40/25/10/1 GbE) |
| Velocidades admitidas | 100 GbE, 50 GbE, 40 GbE, 25 GbE, 10 GbE, 1 GbE |
| Interfaz host | PCIe 3.0 x16 (compatible con x8, x4, x2, x1; negociación automática) |
| Tasa de mensajes | Hasta 200 millones de mensajes por segundo (Mpps); 197 Mpps con DPDK |
| Latencia | 750 ns (típico cut-through) |
| Virtualización | SR-IOV: hasta 512 Funciones Virtuales, 8 Funciones Físicas por puerto |
| Soporte RoCE | Sí – RDMA sobre Ethernet Convergente (RoCE) |
| Descargas de red superpuesta | Encapsulación/desencapsulación de hardware VXLAN, NVGRE, GENEVE, MPLS, NSH |
| Descargas vSwitch/vRouter | ASAP2 – Descarga del plano de datos Open vSwitch (OvS) y vRouter con tablas de coincidencia-acción flexibles |
| Descargas de almacenamiento | Descargas de destino NVMe-oF, transferencia de firma T10-DIF, SRP, iSER, NFS RDMA, SMB Direct |
| Funciones mejoradas | Coincidencia de etiquetas, descarga de rendezvous, enrutamiento adaptativo, descarga de búfer de ráfaga, conmutador PCIe integrado, ODP, XRC, DCT |
| Descargas de CPU | Descargas sin estado TCP/UDP, LSO/LRO, descarga de suma de verificación, RSS/TSS, HDS, inserción/eliminación de etiquetas VLAN/MPLS |
| Interfaces de gestión | NC-SI sobre MCTP (SMBus/PCIe), interfaz BMC, PLDM (monitoreo y actualización de firmware), gestión SDN eSwitch, SPI, JTAG |
| Arranque remoto | Arranque remoto PXE, UEFI, iSCSI |
| Consumo de energía | No especificado públicamente – confirme antes de realizar el pedido |
| Temperatura de funcionamiento | 0°C a 55°C (típico) |
| Estándares | IEEE 802.3bj/3bm (100 GbE), 802.3by (25/50 GbE), 802.3ba (40 GbE), 802.3ae (10 GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Cumple |
| Número de pieza de pedido (OPN) | Puertos | Velocidad máxima | Interfaz | Interfaz host | Característica clave |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100 GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 100 GbE, gestión de host mejorada |
| MCX516A-CDAT | 2 | 100 GbE | QSFP28 | PCIe 4.0 x16 | Rendimiento mejorado ConnectX-5 Ex, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25 GbE | SFP28 | PCIe 3.0 x8 | Dual-port 25 GbE, con UEFI |
| MCX516A-GCAT | 2 | 50 GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 50 GbE, gestión de host mejorada |
| MCX516B-CCAT | 2 | 100 GbE | QSFP28 | PCIe 3.0 x16 | Variante dual-port 100 GbE |
Prepare su centro de datos para el futuro con conectividad de 100 GbE manteniendo la compatibilidad con versiones anteriores de 50/40/25/10/1 GbE.
200 Mpps permite la mayor densidad de procesamiento de paquetes para NFV de telecomunicaciones, vSwitch y comercio de alta frecuencia.
Las descargas NVMe-oF, T10-DIF, ASAP2 y RoCE reducen drásticamente la utilización de la CPU y mejoran el rendimiento de las aplicaciones.
Hong Kong Starsurge ofrece precios competitivos, soporte de garantía y entrega rápida en todo el mundo.
Hong Kong Starsurge proporciona soporte de extremo a extremo para adaptadores NVIDIA/Mellanox, incluida la verificación de compatibilidad, actualizaciones de firmware y solución de problemas técnicos. La garantía estándar se alinea con la garantía limitada de hardware de NVIDIA (1 año de devolución y reparación). Hay opciones de soporte extendido disponibles bajo petición. Nuestro equipo puede ayudar con la instalación de controladores, la optimización del rendimiento, la configuración de RoCE y la integración en entornos de servidores, almacenamiento y redes existentes.
| Categoría | Opciones admitidas |
|---|---|
| Sistemas operativos | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Conmutadores | NVIDIA Spectrum SN3000/SN3700 series, Cisco Nexus 3000/9000, Arista 7000 series, Juniper QFX series, cualquier conmutador estándar de 25/40/50/100 GbE |
| Cables y ópticas (100 GbE) | Cables DAC pasivos QSFP28 (hasta 5 m), AOC QSFP28, 100GBASE-SR4 (MPO, 100 m), 100GBASE-LR4 (LC, 10 km), 100GBASE-ER4 (LC, 40 km) |
| Cables y ópticas (Velocidades inferiores) | Cables de ruptura QSFP28 a SFP28 (100G a 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) con adaptadores apropiados |
| Protocolos de gestión | NC-SI, MCTP sobre PCIe/SMBus, PLDM para monitoreo y actualización de firmware, gestión SDN eSwitch |
- Confirme que el servidor tiene una ranura PCIe x16 disponible – Gen 3.0 o superior (PCIe 3.0 x16 proporciona ancho de banda adecuado para 100 GbE de doble puerto).
- Determine el tipo de cable requerido: DAC pasivo (corta distancia), óptico activo (distancia media) u ópticas (larga distancia) para operación de 100 GbE.
- Verifique la disponibilidad de controladores del sistema operativo en el sitio oficial de NVIDIA/Mellanox (últimos controladores OFED o inbox).
- Asegúrese de que su conmutador admita puertos QSFP28 de 100 GbE (la mayoría de los conmutadores spine modernos lo hacen).
- Para implementaciones RoCE, confirme el soporte del conmutador para DCB (PFC, ETS, ECN) y notificación de congestión.
- Para descargas de destino NVMe-oF, verifique la compatibilidad de su pila de software de almacenamiento.
- Para la integración BMC, verifique que su placa base admita NC-SI sobre SMBus o PCIe.
ConnectX-5 Ex dual-port 100 GbE con PCIe 4.0 x16 para un rendimiento mejorado.
Conmutador spine de 32x 200 GbE para agregación de alta densidad de 100 GbE/200 GbE.
Cables de cobre pasivos de conexión directa para conexiones de 100 GbE de hasta 5 metros.
Conmutador de pila superior de 48x 25 GbE + 12x 100 GbE para tejidos leaf/spine.
