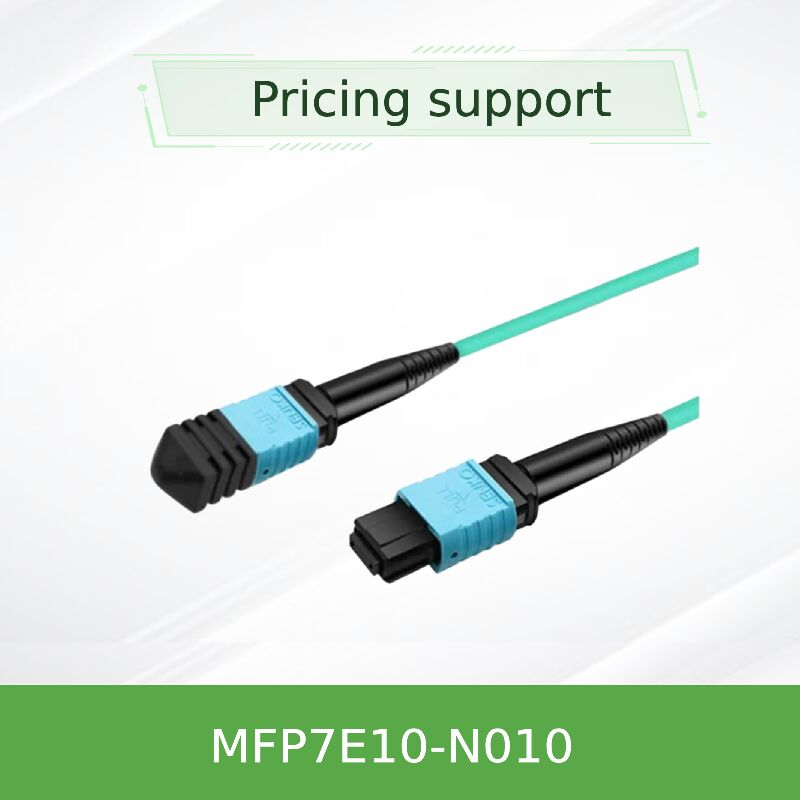

NVIDIA MFP7E10-N010 10m MPO12/APC Cable multimodo 800G de banda ancha
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E10-N010 |
| Documento: | MFP7E10-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Tipo: | Cable de fibra pasiva | Longitud del cable: | 10 metros |
| Modelo: | MFP7E10-N010 | Nombre: | Mellanox AOC MFP7E10-N010 Cable de Fibra Pasivo MMF MPO12 APC a MPO12 APC 10m |
| Palabra clave: | cable mellanox | ||
Descripción de producto
NVIDIA MFP7E10-N010
Cable de Fibra Multimodo MPO12/APC
Enlace óptico pasivo de alta densidad para InfiniBand y Ethernet de 400G/800G. Conecta directamente switches OSFP de doble puerto a adaptadores OSFP o QSFP112.
Descripción General del Producto
La serie MFP7E10-Nxxx de NVIDIA es un cable de fibra multimodo pasivo MPO-12/APC a MPO-12/APC diseñado para interconexiones de corto alcance en centros de datos de alto rendimiento. El 10 m (variante de 10 metros) utiliza ocho fibras activas en una topología de cruce Tipo B para permitir un enlace óptico/cobre de conexión directa sin adaptadores de inversión de polaridad. Con contacto físico angulado (APC) y pulido de 8 grados, las reflexiones de retorno se minimizan, asegurando la integridad de la señal para la modulación PAM4 hasta 800 Gb/s.
Cada cable se prueba en fábrica según Telcordia GR-1435 y soporta temperaturas de operación de 0 a 70 °C. La cubierta LSZH de color aqua proporciona resistencia a la llama al tiempo que reduce la emisión de humo tóxico, adecuada para switches de alta densidad y clústeres de GPU. Para enlaces de 10 metros, el cable utiliza fibra OM3 rentable.
Datos Clave
- Número de parte: MFP7E10-N010 (10m), también N003/N005/N007 hasta N050
- Tipo de fibra: Multimodo 50/125 µm OM3 (estándar para 10m)
- Conector: MPO-12/APC hembra, carcasa verde, pulido angulado de 8°
- Pérdida de inserción (máx.): ≤0.354 dB (0.35 + 0.0004*10)
- Pérdida de retorno: ≥35 dB
- Radio de curvatura mínimo: 30 mm (dinámico / estático)
- Alcance máximo para OM3: 30m (con dos paneles de conexión); se recomienda OM4 más allá de 30m
¿Por qué MPO-12/APC?
Los conectores pulidos en ángulo suprimen la reflexión de retorno que de otro modo degradaría el rendimiento del láser en transceptores de alta velocidad. A diferencia de las versiones pulidas ultra (UPC), APC permite una operación confiable a 50G PAM4 por carril. La carcasa verde de NVIDIA identifica rápidamente la compatibilidad APC, evitando emparejamientos incorrectos con cables UPC heredados de carcasa azul.
Cruce Tipo B: El carril 1 en un extremo se conecta al carril 12 en el extremo opuesto — ideal para emparejamiento Tx/Rx de 4 carriles sin cables de cruce externos.
Tecnología e Integridad de Señal
Diseñado para arquitecturas 800G DR8 / 400G DR4, cada cable contiene 8 fibras multimodo dispuestas en un pinout cruzado. La interfaz APC de 8 grados reduce la pérdida de retorno óptico a >35 dB, lo cual es crítico para transceptores de alta velocidad de baudios como el NVIDIA MMA4Z00-NS (OSFP de doble puerto). El diseño pasivo consume cero energía y no introduce latencia, lo que lo hace ideal para enlaces de switch a switch o de switch a DPU en redes InfiniBand NDR.
Las rigurosas pruebas de geometría de extremo y la verificación de IL/RL aseguran que cada cable cumpla con los estrictos requisitos de las modernas extensiones de red Ethernet 800G y NVLink.
Despliegues Típicos
- Conexión de switches OSFP de 800 Gb/s de doble puerto (por ejemplo, Quantum-2) a adaptadores de red ConnectX-7 dentro de un alcance de rack de 10 metros.
- Conexión de DPUs NVIDIA BlueField-3 (QSFP112 u OSFP) a switches de cima de rack en posiciones de rack adyacentes.
- Interconexiones spine-leaf en servidores de almacenamiento que requieren enlaces OM3 de corto alcance.
- Backbone multimodo dentro de un solo rack o entre racks adyacentes (≤30m para OM3).
Compatibilidad
El MFP7E10-N010 funciona con cualquier transceptor o sistema que acepte conectores hembra MPO-12/APC y espere un pinout Tipo B. La compatibilidad verificada incluye:
- NVIDIA MMA4Z00-NS (DR8 OSFP de doble puerto, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP de puerto único 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Switches InfiniBand NDR 400G/800G y adaptadores ConnectX-7
- Switches 400GbE estándar con interfaces ópticas MPO-12 APC
Especificaciones Técnicas
| Parámetro | Valor (MFP7E10-N010) |
|---|---|
| Tipo de Producto | Cable de fibra multimodo pasivo MPO-12/APC, cruce Tipo B |
| Longitud (nominal) | 10 metros; tolerancia: +0.1/-0 m (L <5m) o +2%×L/-0 (L ≥5m)Fibras activas |
| 8 (4 Tx / 4 Rx dirección) | Diámetro del cable |
| 3.0 ± 0.2 mm | Material de la cubierta |
| Aqua LSZH / OFNR (bajo humo, cero halógenos, clasificado para montantes) | Núcleo de fibra |
| Multimodo 50/125 µm (OM3 para ≤30m; OM4 para >30m) — OM3 utilizado a 10m | Pérdida de inserción (máx.) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | Pérdida de retorno (mín.) |
| 35 dB | Temperatura de operación |
| 0°C a 70°C | Temperatura de almacenamiento |
| -40°C a 85°C | Humedad relativa |
| 10% ~ 85% (sin condensación) | Regulaciones |
| RoHS, CE, FCC Clase A, CB, cTUVus, RCM, VCCI | Clase de láser |
| Clase 1 (IEC 60825-1/2, 21 CFR 1040) | Guía de Selección (Serie MFP7E10-Nxxx) |
Número de Parte de Pedido
| Longitud | Tipo de Fibra (estándar) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 7 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 15 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 25 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (OM4 opcional) | MFP7E10-N035 |
| 35 m | OM4 | Nota: Para longitudes superiores a 30m, se requiere fibra OM4 para garantizar un alcance de 50m. El MFP7E10-N010 se envía con fibra OM3 por defecto, que soporta 800G nativo hasta 30 metros, incluyendo paneles de conexión. |
| 40 m | OM4 | Nota: Para longitudes superiores a 30m, se requiere fibra OM4 para garantizar un alcance de 50m. El MFP7E10-N010 se envía con fibra OM3 por defecto, que soporta 800G nativo hasta 30 metros, incluyendo paneles de conexión. |
| 50 m | OM4 | Nota: Para longitudes superiores a 30m, se requiere fibra OM4 para garantizar un alcance de 50m. El MFP7E10-N010 se envía con fibra OM3 por defecto, que soporta 800G nativo hasta 30 metros, incluyendo paneles de conexión. |
¿Por qué elegir Starsurge para Cables Ópticos NVIDIA?
100% compatible y probado:
- Cada cable MFP7E10 se verifica con transceptores NVIDIA antes del envío.Stock y entrega rápida:
- Longitudes populares (3m, 5m, 10m, 20m, 30m, 50m) disponibles en almacén regional.Soporte técnico:
- Verificación de compatibilidad pre-venta y solución de problemas post-venta.Precios por volumen y etiquetado:
- Serialización personalizada / etiquetas de activos disponibles para proyectos grandes.Envío global:
- Opciones DDP/FedEx/UPS a EE. UU., UE, APAC y Medio Oriente.Servicio y Soporte
Hong Kong Starsurge Group ofrece una garantía de 1 año contra defectos de fabricación, más una respuesta de ingeniería de 24 horas. Proporcionamos guías de limpieza e inspección para mantener una pérdida de inserción óptima. Para despliegues de más de 30m o cables híbridos personalizados (MPO a dúplex), póngase en contacto con nuestro equipo de soluciones.
Preguntas Frecuentes
P1: ¿Se puede usar el MFP7E10-N010 para enlaces 800G de más de 30 metros?
P2: ¿La polaridad del cable es adecuada para los switches NVIDIA Quantum-2?
P3: ¿Cuál es la diferencia entre MFP7E10 y MFP7E20?
P4: ¿Proporcionan una recomendación de kit de limpieza?
P5: ¿Está garantizada la longitud de 10m para 400G y 800G?
Precauciones de Manejo
No retire las tapas antipolvo hasta el momento de la instalación. La contaminación es la causa número 1 de degradación del enlace.
- Limpie siempre tanto el conector del cable como el receptáculo óptico del transceptor utilizando un limpiador específico para MPO-APC.No doble el cable con un radio inferior a 30 mm, especialmente cerca de los conectores.
- Nunca mezcle MPO-APC (verde/inclinado) con MPO-UPC (azul/plano) — se producirán daños físicos.
- Cumpla con las precauciones estándar de ESD al manipular transceptores enchufables, aunque el cable en sí es pasivo.
