NVIDIA MFA1A00-C050 100G AOC para centros de datos y redes Ethernet
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Plazo de entrega: | Según stock |
| Tecnología: | Ethernet | Longitud: | 5m |
| Voltaje de suministro: | -0.3-3.6 | Voltaje de entrada de datos: | -0.3-4.465 |
| Resaltar: | Cable de centro de datos NVIDIA 100G AOC,Cable AOC de red Ethernet de NVIDIA,Cable NVIDIA MFA1A00-C050 100G |
||
Descripción de producto

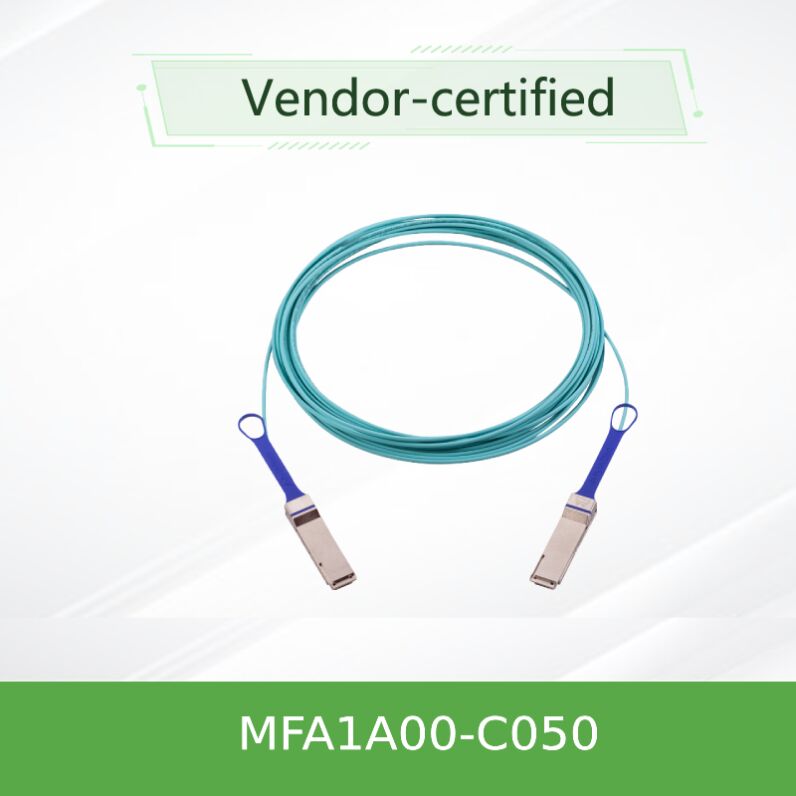

NVIDIA MFA1A00-C050 Cable óptico activo de 100G para centros de datos y redes Ethernet
El NVIDIA MFA1A00-C050 es un cable óptico activo QSFP28 de alto rendimiento (AOC) diseñado para sistemas Ethernet (100GbE) e InfiniBand EDR de 100Gb/s.Esta variante de 50 metros proporciona un alcance extendido de hasta 100 metros, manteniendo una excelente integridad de la señal y un bajo consumo de energía.
Características clave
- Consumo de energía muy bajo (2,2 W típicos por extremo con retiming)
- Hasta 100 metros de alcance en fibra multimodo
- Diseño compatible con la SFF-8665 con enchufe en caliente
- Rehoración seleccionable por carril para un rendimiento óptimo
- Diagnóstico digital e integridad de la señal programable
- Velocidad de datos agregada de hasta 100 Gb/s (4 carriles × 25,78 Gb/s)
- Amplitud de salida Rx programable y pre-énfasis
- Equalizador de entrada Tx programable para enlaces de host con pérdidas
- chaqueta LSZH (bajo humo cero halógeno) para seguridad
- Compatible con RoHS y conectable en caliente
Resumen del producto
Aprovechando la tecnología de fibra multimodo basada en VCSEL, este cable óptico activo proporciona un alcance extendido mientras mantiene una excelente integridad de la señal.conectividad entre bastidores, y despliegues de centros de datos de alta densidad, la serie MFA1A00 ofrece retiming programable, ecualización de entrada y preenfatización de salida para optimizar el rendimiento del enlace en diversos entornos.
Tecnología e integridad de la señal
El MFA1A00-C050 emplea funciones avanzadas de retiming y ecualización para superar las deficiencias del canal.Cada carril integra un circuito de reloj y recuperación de datos (CDR) que se puede omitir para las tasas de señalización heredadas o más bajasEl ecualizador de entrada del transmisor programable compensa las pérdidas de PCB del anfitrión, mientras que la amplitud de salida del receptor programable y el preénfasis aseguran una transmisión de señal limpia.
Despliegues típicos
- Interconexión del centro de datos:Conectar los interruptores de la parte superior del bastidor a los interruptores agregados del extremo de la fila a una distancia de 100 m
- Computación de alto rendimiento (HPC):Tejidos InfiniBand EDR para clusters de computación y almacenamiento que requieren baja latencia y alto ancho de banda
- Nube y redes empresariales:Arquitectura de hoja de espina de 100GbE, reduciendo la potencia y el costo en comparación con los DAC de cobre más allá de 5m
- Nodos de computación de borde:Enlaces ópticos fiables en bastidores con espacio limitado donde la inmunidad a los EMI es importante
- Medios y post-producción:Transferencias de archivos de alta velocidad para entornos de almacenamiento compartido
Especificaciones técnicas
| Parámetro | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
|---|---|---|---|---|
| Tasa de datos por carril | -100 ppm | 25.78125 | +100 ppm | Gbit/s |
| Válvula de alimentación (Vcc) | 3.135 | 3.3 | 3.465 | V. |
| Dissipación de energía (con retiming) | ¿Qué quieres decir? | 2.2 | 2.5 | No |
| Disposición de la energía (sin retiming) | ¿Qué quieres decir? | 1.5 | 1.8 | No |
| Temperatura del estuche de funcionamiento | 0 | ¿Qué quieres decir? | 70 | °C |
| Diámetro del cable | 2.8 | 3.0 | 3.2 | En el caso de los |
| Radius de curvatura mínimo | 30 | ¿Qué quieres decir? | ¿Qué quieres decir? | En el caso de los |
Guía de selección MFA1A00 Serie
| Número de pedido de la pieza | Tasa de datos / protocolo | Duración | Descripción |
|---|---|---|---|
| MFA1A00-C003 y sus derivados | Se trata de un sistema de seguridad. | 3 metros | Cable óptico activo, Ethernet de 100 Gb/s |
| MFA1A00-C005 y sus derivados | Se trata de un sistema de seguridad. | 5 metros | Cable óptico activo, Ethernet de 100 Gb/s |
| MFA1A00-C010: el número de unidades de producción de las que se trate. | Se trata de un sistema de seguridad. | 10 metros | Cable óptico activo, Ethernet de 100 Gb/s |
| MFA1A00-C050: el número de unidades de producción de las que se trate. | Se trata de un sistema de seguridad. | 50 metros | Cable óptico activo, LSZH, Ethernet de 100 Gb/s |
| El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga | Se trata de un sistema de seguridad. | 100 metros | Cable óptico activo, Ethernet de 100 Gb/s |
Ventajas
Alcance extendido y baja potencia
Hasta 100 m sin repetidores, menor potencia que los transceptores ópticos + solución de cable de parche, ahorrando el presupuesto de energía del interruptor.
Integridad de la señal de inteligencia artificial
La ecualización programable, el retiempo y el preenfasis de salida garantizan vínculos robustos en entornos ruidosos o con pérdidas.
Flexibilidad operativa
Funciona tanto con InfiniBand EDR como con 100GbE, soportando el bypass de retiming para las tasas heredadas.
Gestión directa
DDM completo a través de SFF-8636: monitoreo en tiempo real de temperatura, voltaje, potencia óptica y sesgo TX, simplifica el mantenimiento.
Preguntas frecuentes
P1: ¿Es el MFA1A00-C050 compatible con mi interruptor Cisco 100G?
R: El cable es QSFP28 AOC estándar. La mayoría de los switches Cisco modernos (Nexus 9300, 9500) con puertos de 100GbE lo reconocerán.Recomendamos verificar o solicitar el servicio de codificación.
P2: ¿Cuál es la diferencia entre la operación de retiming y la operación de no retiming?
A: Retiming vuelve a sincronizar y limpia la señal utilizando CDR, logrando una mejor calidad de señal para 25Gb / s por carril.El CDR se puede omitir para ahorrar energía (hasta ~ 1.5W).
P3: ¿Puedo usar este cable para aplicaciones de 40GbE o breakout?
R: La serie MFA1A00 admite 100Gb / s como cuatro carriles 25G; no está destinada a las interrupciones de 40GbE. Para las interrupciones de 4 × 25G (QSFP28 a cuatro SFP28), consulte otros productos NVIDIA AOC.
Los hechos clave en un vistazo
- Tasa máxima de datos:Las medidas de seguridad se aplican a los dispositivos de seguridad.
- Tipo de conector:Se trata de una serie de medidas de control que se aplican a los sistemas de circuito integrado.
- Tipo de cable:FMM ópticas activas, LSZH
- Alcance:Hasta 100 m
- Potencia por extremo:2.2W (volver a encender el tiempo)
- Garantización:La Comisión consideró que la medida no constituía una ayuda estatal.
Nota:Si bien el puerto físico es estándar, algunos vendedores pueden requerir EEPROM codificado.
Introducción de la empresa
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NIC, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.
