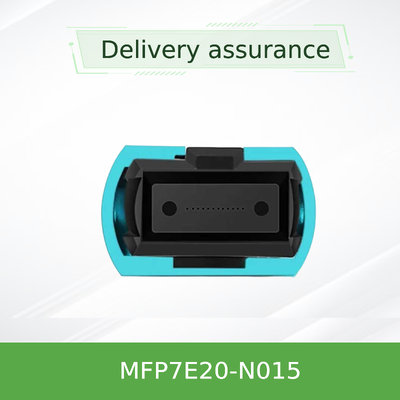

NVIDIA MFP7E20-N015 Cable multimodo MPO-12/APC de 15 metros para transceptores OSFP y QSFP112
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MFP7E20-N015 | Forma del material: | alambre redondo |
|---|---|---|---|
| Se permitió resistencia a la tracción: | 1000n <10000n | Certificación: | RoHS, CE, ISO9001, VDE, CCC |
| material de la funda: | CLORURO DE POLIVINILO | Longitud: | 15m |
| Velocidad de datos: | 400GB/s | Origen: | India / Israel / China |
| Resaltar: | NVIDIA cable MPO-12/APC de 15 metros,Cable multimodo para transceptores OSFP,Transceptores QSFP112 cable MPO-12/APC |
||
Descripción de producto
Cable MPO-12/APC Multimodo de 15 metros NVIDIA MFP7E20-N015
Cable óptico pasivo de alto rendimiento de 8 fibras con topología de cruce Tipo B. Diseñado para interconexiones InfiniBand y Ethernet 400GbE/NDR, compatible con transceptores OSFP y QSFP112 de doble puerto. Longitud de 15 metros, multimodo OM3/OM4, cubierta LSZH y conectores APC para baja reflexión de retorno. Ideal para enlaces de servidor y dentro del rack en centros de datos.
Datos Clave
- Longitud: 15 m (MFP7E20-N015)
- Tipo de Fibra: Multimodo OM3 (≤30m) / OM4
- Conector: MPO-12/APC hembra, 8 fibras activas
- Topología: Cruce Tipo B
- Cubierta: Aqua LSZH / OFNR
- Alcance Máximo: 50 m (con 4 conectores en el enlace)
- Protocolos: InfiniBand, Ethernet, NVLink
Descripción del Producto
La serie NVIDIA MFP7E20-Nxxx es un ensamblaje de cable de fibra multimodo pasivo con conectores MPO-12/APC. El MFP7E20-N015 es una variante de 15 metros que proporciona un enlace físico directo de baja pérdida entre transceptores OSFP 800G de doble puerto, OSFP 400G de puerto único y transceptores QSFP112 400G. Con un pulido en ángulo de 8 grados, la interfaz APC minimiza las reflexiones de retorno (pérdida de retorno ≥35 dB) para preservar la integridad de la señal en enlaces PAM4 de alta velocidad. El cable cumple totalmente con Telcordia GR-1435 e IEC 61754-7, y se fabrica bajo un estricto control de calidad para garantizar la fiabilidad plug-and-play.
Características Principales
- 8 fibras activas - 4 carriles por dirección para transmisión 400G/800G
- Conectores MPO-12/APC hembra - El pulido en ángulo elimina las reflexiones de retorno perjudiciales
- Cableado de cruce Tipo B - El mapeo del pin 1 al pin 12 permite la conexión directa de transceptor a transceptor
- Cubierta flexible redonda LSZH - Bajo humo, cero halógenos, color aqua, diámetro de 3.0 ±0.2 mm
- Alcance máximo de 50 m - con dos paneles de conexión y cuatro uniones de conector
- Soporta InfiniBand, Ethernet y NVLink - preparado para protocolos de próxima generación
- Cierre de empuje y tracción - instalación rápida y segura
Tecnología y Diseño
El MFP7E20-N015 utiliza fibras multimodo de 50/125 µm (OM3 para longitudes ≤30 m, OM4 para >30 m). El conector MPO presenta orificios de alineación que se acoplan con los pines de alineación del transceptor para un acoplamiento óptico preciso. La cara del extremo APC de 8 grados reduce la reflectancia, mientras que la asignación de pines de cruce (Tipo B) asegura que el láser de transmisión en el carril 1 de un extremo se alinee con el receptor en el carril 12 del extremo opuesto, eliminando la necesidad de un adaptador de polaridad separado. El cable está terminado con conectores de baja pérdida (IL ≤0.35 + 0.0004×L dB) y se prueba al 100% en fábrica para pérdida de inserción, pérdida de retorno y continuidad de fibra.
Despliegues Típicos
- Conexión switch-a-switch - Conecta switches OSFP de doble puerto en topologías spine-leaf
- Conexión switch-a-adaptador - Enlaza switches OSFP a DPU ConnectX-7 o BlueField-3 con transceptores QSFP112/OSFP
- Conexión servidor-a-switch - Conectividad de alta densidad 400G/800G en la parte superior del rack
- Dentro del rack del centro de datos - Enlaces de corto alcance dentro de un rack o entre racks adyacentes
Compatibilidad
Transceptores: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protocolos: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Tipo de Conector: MPO-12/APC (hembra) - No compatible con MPO-12/UPC
Puertos: OSFP de doble puerto, OSFP de puerto único, QSFP112
Protocolos: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Tipo de Conector: MPO-12/APC (hembra) - No compatible con MPO-12/UPC
Puertos: OSFP de doble puerto, OSFP de puerto único, QSFP112
Especificaciones
| Parámetro | Valor / Rango | Notas |
|---|---|---|
| Número de Producto | MFP7E20-N015 | Longitud de 15 m |
| Número de Fibras | 8 (activas) | 4 inactivas como elementos de resistencia |
| Tipo de Fibra | Multimodo OM3 (≤30 m) / OM4 | 50/125 µm |
| Tipo de Conector | MPO-12/APC (hembra) | IEC 61754-7 |
| Pérdida de Inserción (IL) | ≤0.35 + 0.0004×L dB | L = longitud en metros |
| Pérdida de Retorno (RL) | ≥35 dB | Pulido APC |
| Diámetro del Cable | 3.0 ±0.2 mm | Redondo, flexible |
| Radio de Curvatura Mínimo | 30 mm | En cualquier punto del cable |
| Material de la Cubierta | Aqua LSZH / OFNR | Bajo humo, cero halógenos |
| Temp. de Operación | 0 °C a 70 °C | Almacenamiento: -40 °C a 85 °C |
| Topología | Tipo B (cruce) | Mapeo Pin 1 ↔ 12 |
Guía de Selección
| Número de Parte de Pedido | Longitud | Descripción |
|---|---|---|
| MFP7E20-N003 | 3 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N005 | 5 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N010 | 10 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N015 | 15 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N020 | 20 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N025 | 25 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N030 | 30 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N040 | 40 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
| MFP7E20-N050 | 50 m | Cable de fibra pasivo NVIDIA, MMF, MPO12 APC a MPO12 APC |
Ventajas
- Integridad de la señal - El pulido APC y el cruce Tipo B reducen las reflexiones y los problemas de polarización
- Rentable - Diseño pasivo sin cobre y sin electrónica activa, lo que reduce el consumo de energía
- Fiabilidad - El cumplimiento de GR-1435 y las pruebas de fábrica al 100% garantizan un rendimiento constante
- Flexibilidad - La cubierta LSZH y el pequeño radio de curvatura simplifican el enrutamiento en racks de alta densidad
- Escalabilidad - Soporta 400G/800G hoy y futuros protocolos de mayor velocidad
Preguntas Frecuentes
¿Cuál es la diferencia entre MPO-12/APC y MPO-12/UPC?
APC (pulido en ángulo) tiene un ángulo de 8 grados que reduce las reflexiones de retorno, crítico para señales PAM4 de alta velocidad. UPC (pulido ultraplano) se utiliza típicamente para enlaces de menor velocidad. No son mecánicamente compatibles.
¿Puedo usar este cable con transceptores de 100G?
Aunque el cable soporta 8 fibras, está optimizado para aplicaciones 400G/800G. Para 100G (4x25G-NRZ) se utilizan comúnmente cables MPO-12/UPC; verifique la compatibilidad con su transceptor.
¿Cuál es la distancia máxima recomendada del enlace para el N015?
50 metros con dos paneles de conexión y cuatro uniones de conector en total. Para conexión directa sin paneles de conexión, el alcance típico es de hasta 30-40 metros dependiendo del presupuesto del enlace.
¿El cable soporta NVLink?
Sí, la serie MFP7E20-Nxxx está diseñada para soportar protocolos NVLink, InfiniBand y Ethernet, según las directrices de interoperabilidad de NVIDIA.
Precauciones de Manejo
- Mantenga las tapas protectoras de polvo puestas hasta la instalación para evitar la contaminación
- Limpie siempre los conectores del cable y del transceptor con limpiadores de grado óptico antes de acoplarlos
- Evite doblar el cable por debajo del radio de curvatura mínimo de 30 mm
- No tire de los conectores; utilice la lengüeta de extracción o la cubierta del cable para aliviar la tensión
- Almacene en un ambiente seco y limpio dentro del rango de temperatura de almacenamiento de -40 °C a 85 °C
Lista de Verificación del Comprador
- Verifique el tipo de conector del transceptor (MPO-12/APC hembra)
- Confirme la longitud del enlace - variante de 15 m (MFP7E20-N015)
- Compruebe el tipo de fibra - multimodo OM3/OM4
- Asegure la polaridad - se requiere cruce Tipo B para conexión directa
- Evalúe el enrutamiento del cable y el espacio libre del radio de curvatura
- Confirme la compatibilidad del transceptor (OSFP/QSFP112)
