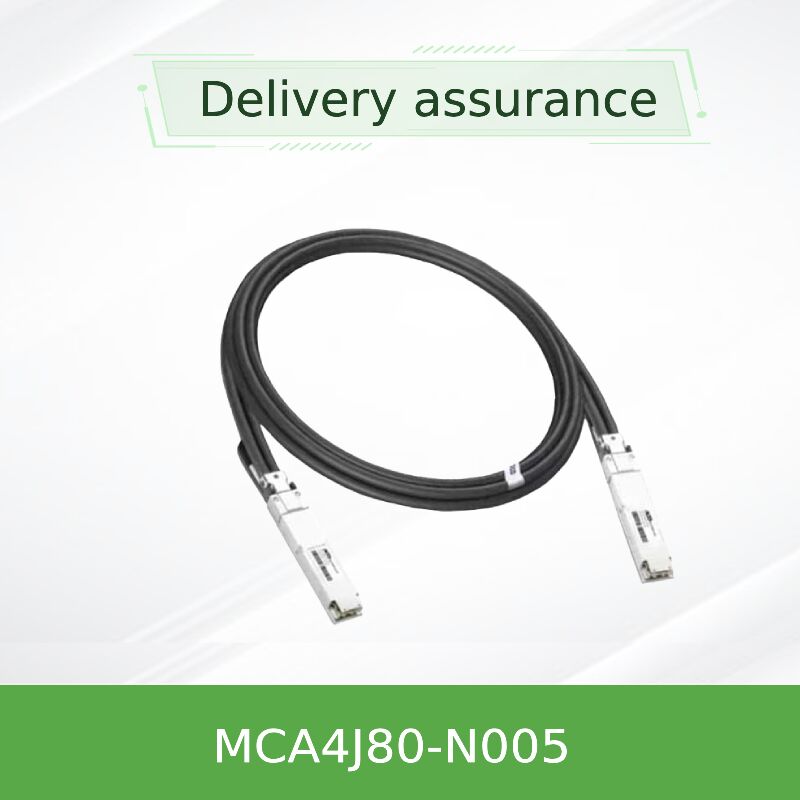

NVIDIA MCA4J80-N005 800Gb/s OSFP Cable de cobre activo de dos puertos 5m InfiniBand NDR ACC
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCA4J80-N005 (980-9I602-00N005) |
| Documento: | MCA4J80-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Tipo: | Cable Mellanox DAC | Longitud del cable: | 5 metros |
| Nombre: | Mellanox Cable DAC Cable de cobre activo IB Twin Port NDR 800GB/S OSFP 5 metros MCA4J80-N005 | Palabra clave: | Cable Mellanox DAC |
| Resaltar: | NVIDIA OSFP cable de cobre 800Gb/s,Cable NDR de Mellanox de banda ancha 5m,Cables de cobre activo de dos puertos OSFP |
||
Descripción de producto
InfiniBand NDR | 5 metros | 26AWG | 1.5W por extremo | OSFP a 2x400 Gb/s OSFP
Cable de cobre activo de alta densidad y latencia ultrabaja para redes InfiniBand y Ethernet de 800G. Ideal para conectividad de switch a switch (Quantum-2) y de switch a DGX H100. Integridad de señal optimizada por NVIDIA, conforme a RoHS/LSZH y conectable en caliente.
El NVIDIA MCA4J80-N005 es un cable de cobre activo de alto rendimiento de cobre activo OSFP twin-port de 800 Gb/s (ACC) que admite puertos duales de 400 Gb/s desde una única interfaz OSFP de 800 Gb/s. Diseñado para redes InfiniBand NDR y Ethernet Spectrum-4, este cable de 5 metros utiliza conductores de 26 AWG con ICs ecualizadores integrados para extender el alcance manteniendo una latencia ultrabaja (similar a pasivo) y un consumo de energía máximo de solo 1.5 W por extremo. Forma parte de la serie NVIDIA MCA4J80, que ofrece una interconexión fiable y rentable para centros de datos de próxima generación.
La tecnología ACC combina la robustez del cobre con el acondicionamiento activo de la señal para lograr enlaces de 5 metros sin la complejidad de los transceptores ópticos. El MCA4J80-N005 cuenta con EEPROM incorporada para la identificación del sistema host, admite el factor de forma OSFP MSA conectable en caliente y se adapta automáticamente al protocolo InfiniBand o Ethernet según el switch conectado.
A diferencia de los cables DAC pasivos limitados a longitudes inferiores a 3 m a velocidades de 800 G, la serie MCA4J80 incorpora un IC ecualizador de preénfasis en cada carcasa del conector, extendiendo eficazmente el alcance hasta 5 metros mientras se preserva la integridad de la señal. El resultado es una latencia añadida casi nula y una fracción de la potencia en comparación con los cables ópticos activos (AOC). NVIDIA ajusta cada longitud para minimizar el ruido de la señal y los reflejos posteriores, garantizando un funcionamiento robusto en redes InfiniBand NDR de alta densidad. El firmware ACC es consciente del protocolo y cambia automáticamente entre InfiniBand y Ethernet sin configuración manual.
Este cable está diseñado utilizando 30 AWG para las variantes de 3 m/4 m y un 26 AWG más grueso para la versión de 5 m (N005), lo que reduce la pérdida de inserción y cumple con las estrictas especificaciones de InfiniBand.
- Conexión de switches NVIDIA Quantum-2 (800 Gb/s) en topologías spine-leaf de hasta 5 metros.
- Enlaces switch-a-servidor: sistemas DGX H100 a switches Quantum-2 o Spectrum-4.
- Redes InfiniBand NDR que requieren interconexiones densas, de bajo costo y bajo consumo para clústeres de IA/ML.
- Aplicaciones de ruptura Ethernet 800GbE a 2x400GbE en entornos basados en Spectrum-4.
- De TOR del centro de datos a racks adyacentes donde los transceptores ópticos no son necesarios.
Diseñado para una integración perfecta dentro de las pilas de computación y redes aceleradas de NVIDIA. Las plataformas compatibles incluyen:
- Switches InfiniBand NVIDIA Quantum-2 (por ejemplo, serie QM9700)
- Switches Ethernet NVIDIA Spectrum-4 (serie SN5000)
- Sistemas NVIDIA DGX H100 / DGX A100 con jaulas OSFP
- Cualquier puerto OSFP estándar de la industria compatible con OSFP MSA que admita 100G-PAM4 (800G/400G)
| Parámetro | Especificación |
|---|---|
| Velocidad de Datos | 800 Gb/s agregados (twin-port de 2x400 Gb/s) utilizando modulación 8x 100G-PAM4 |
| Tipo de Conector | OSFP (Octal Small Formfactor Pluggable) a 2x OSFP (twin-port) |
| Longitud del Cable | 5 metros (variante N005) |
| Calibre del Cable | 26 AWG (2x8 pares) |
| Diámetro del Cable | 8.9 mm ±0.03 mm |
| Consumo de Energía | 1.5 Watts máx. por extremo, 1.2W típico |
| Voltaje de Suministro | 3.3V ±5% (3.135V – 3.465V) |
| Temperatura de Caja de Operación | 0°C a +70°C |
| Temperatura de Almacenamiento | -40°C a +85°C |
| Impedancia Característica | 100Ω ±10% |
| Retardo de Propagación | ≤ 4.5 ns/m |
| Radio de Curvatura Mínimo (simple, lejos del conector) | 5x diámetro del cable (~44.5 mm) |
| Radio de Curvatura Mínimo (repetido/lejos) | 10x diámetro del cable (~89 mm) |
| Radio de Curvatura del Ensamblaje (cerca del conector) | 10x diámetro del cable |
| Material de la Cubierta | LSZH (Bajo Humo Cero Halógenos) |
| Cumplimiento Normativo | RoHS, CE, FCC Clase A, UKCA, CB, TUV, RCM, VCCI |
| PN de Pedido | Descripción | Longitud | AWG | Tipo de Cable |
|---|---|---|---|---|
| MCA4J80-N003 | Cable de Cobre Activo NVIDIA, IB twin-port NDR, 800 Gb/s, OSFP | 3m | 30 AWG | Redondo estándar |
| MCA4J80-N004 | Cable de Cobre Activo NVIDIA, IB twin-port NDR, 800 Gb/s, OSFP | 4m | 30 AWG | Redondo estándar |
| MCA4J80-N005 | Cable de Cobre Activo NVIDIA, IB twin-port NDR, 800 Gb/s, OSFP, 5m, 26 AWG | 5m | 26 AWG | Redondo, calibre superior |
| MCA4J80-N003-FLT | Cable de tapa plana, 3m, OSFP a 2xOSFP, para enrutamiento específico de DGX H100 | 3m | 30 AWG | Tapa plana |
| MCA4J80-N003-FTF | Tapa plana a tapa ranurada, 3m | 3m | 30 AWG | Híbrido |
Hong Kong Starsurge Group proporciona soporte completo del ciclo de vida, incluyendo consulta previa a la venta, validación de compatibilidad, envío global y asistencia técnica postventa. Nuestro equipo experimentado trabaja con empresas, instituciones de investigación y operadores de centros de datos para implementar soluciones de red NVIDIA con confianza. Ofrecemos:
- Solicitudes personalizadas de longitud de cable / etiquetado (sujeto a MOQ).
- Soporte FAE (Ingeniero de Aplicaciones de Campo) para integración a gran escala.
- Servicios de garantía y RMA alineados con los estándares de productos de NVIDIA.
- Consolidación de BOM para hardware de red — switches, NICs, cables, transceptores.
Sensible a ESD: Utilice siempre correas de conexión a tierra ESD y suelo seguro para ESD al insertar o extraer cables. Los conectores se envían con tapas protectoras — retírelas solo inmediatamente antes de la instalación. Evite doblar más allá del radio de curvatura mínimo especificado, especialmente cerca de la carcasa trasera. Asegúrese de que el enrutamiento del cable no exceda las clasificaciones de carga de tracción o aplastamiento. Para una instalación detallada, consulte la Nota de Aplicación de Directrices de Gestión de Cables de NVIDIA.
El producto tiene certificación RoHS, CE, FCC Clase A. Está destinado a uso en centros de datos comerciales; en entornos residenciales puede causar interferencias, y los usuarios deben corregirlo por su cuenta.
Fundada en 2008, Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas. Servimos a clientes globales con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables de alta velocidad y equipos de red complementarios. Nuestros experimentados equipos de ventas y técnicos dan soporte a los sectores gubernamental, de salud, manufacturero, educativo, financiero y empresarial. Starsurge también ofrece soluciones IoT, sistemas de gestión de red, desarrollo de software personalizado y entrega global multilingüe. Con una filosofía centrada en el cliente, proporcionamos calidad fiable, servicio receptivo y soluciones personalizadas para construir una infraestructura de red eficiente y escalable.
Como socio autorizado de marcas líderes, incluyendo NVIDIA / Mellanox, Starsurge garantiza productos genuinos con trazabilidad completa y plazos de entrega rápidos.
800 Gb/s (2x400 Gb/s)
5 metros (26 AWG)
1.5W por extremo
~4.5 ns/m de propagación
OSFP (desglose twin-port)
0°C a +70°C
| Switch / Sistema NVIDIA | Tipo de Puerto | Compatibilidad con MCA4J80-N005 |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | Totalmente compatible, conexión directa |
| Serie Spectrum-4 SN5000 | Ethernet OSFP 800G | Sí, detección automática de protocolo |
| DGX H100 (8-GPU) | OSFP 400G/800G | Compatible usando puertos 2x400 Gb/s por cable |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | Depende del tipo de adaptador; para NDR400 a switch de 800G usar mapeo de desglose adecuado |
- Confirmar que el switch o servidor tiene jaulas OSFP que admiten 800G o desglose 2x400G.
- Verificar la longitud requerida: MCA4J80-N005 = 5m; para tramos más cortos considerar N003 o N004.
- Asegurar que el radio de curvatura del cable se ajuste al diseño del rack (mínimo 89 mm cerca de los conectores).
- Verificar el protocolo (InfiniBand o Ethernet) — no se necesita configuración, pero asegurar que el perfil del switch coincida.
- Precauciones ESD: personal capacitado, entorno con conexión a tierra.
3m, 30 AWG, redondo estándar, 1.5W por extremo
Tapa plana de 3m para menor espacio libre (específico para DGX H100)
DAC pasivo hasta 2.5m, opciones QSFP-DD/OSFP
32 puertos OSFP 800Gb/s NDR InfiniBand
- Nota de Aplicación de Directrices de Gestión de Cables y Preguntas Frecuentes de NVIDIA
- Resumen de la Especificación OSFP MSA Rev 1.12
- Guía de Ajuste de Rendimiento InfiniBand NDR
- Notas de cumplimiento FCC Clase A y EMC para instalaciones de centros de datos
