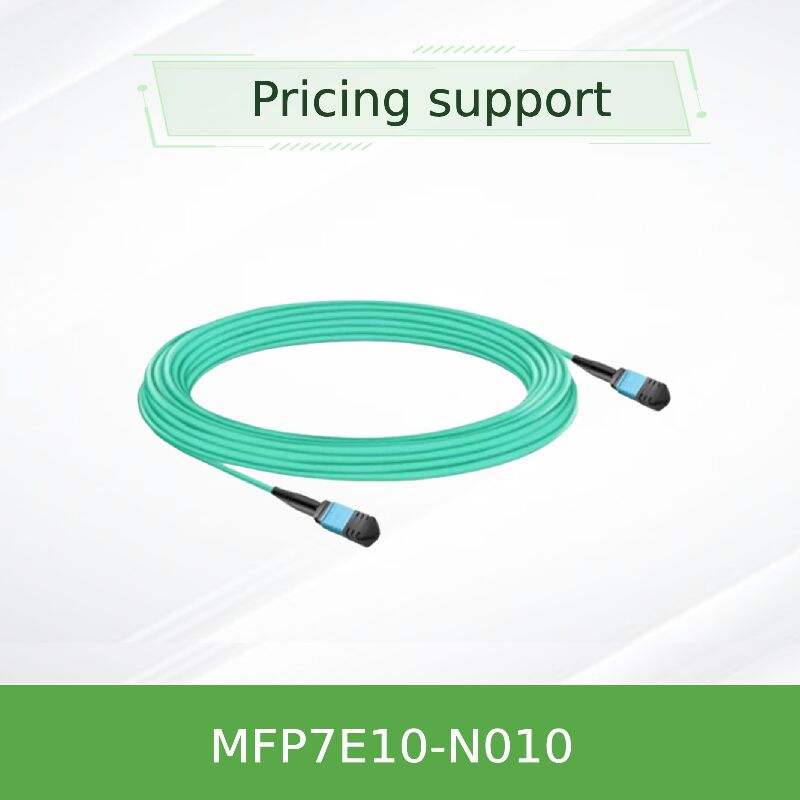

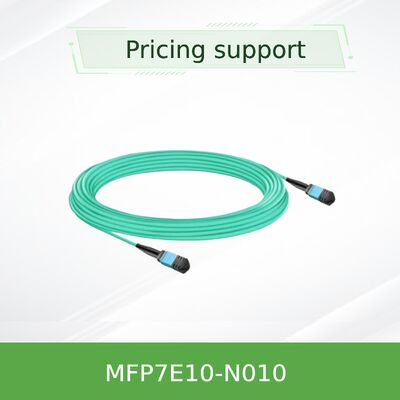

Cable de Fibra Óptica Multimodo MPO APC de 10 m NVIDIA MFP7E10-N010 para InfiniBand y Ethernet
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E10-N010 |
| Documento: | MFP7E10-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Tipo: | Cable de fibra pasiva | Longitud del cable: | 10 metros |
| Modelo: | MFP7E10-N010 | Nombre: | Mellanox AOC MFP7E10-N010 Cable de Fibra Pasivo MMF MPO12 APC a MPO12 APC 10m |
| Palabra clave: | cable mellanox | ||
| Resaltar: | Cable de Fibra Óptica MPO de 10 m NVIDIA,Cable de fibra de fibra multimodo de banda ancha Ethernet,Cables de fibra óptica Mellanox MPO APC |
||
Descripción de producto
Cable de fibra óptica multimodo pasivo de 10 metros diseñado con precisión para las interconexiones de banda ancha InfiniBand y Ethernet.y una chaqueta robusta LSZH. Permite la conexión directa entre los transceptores OSFP 800G de doble puerto, OSFP 400G de puerto único y QSFP112 en los centros de datos modernos.
Duración:10 metros (tolerancia exacta +0,1/-0 m)
Conector:MPO-12/APC (contacto físico en ángulo) hembra a MPO-12/APC hembra
La serie NVIDIA MFP7E10-Nxxx comprende cables ópticos multimodo pasivos con conectores MPO-12/APC, aprovechando 8 fibras activas de la matriz de 12 fibras.El MFP7E10-N010 ofrece una longitud estándar de 10 metros, ideal para el cambio de la parte superior del rack (ToR) a las conexiones de servidor dentro de racks o a través de filas adyacentes.admite transceptores OSFP de doble puerto de 800Gb/s, así como módulos OSFP y QSFP112 de puerto único de 400Gb/s. El conector pulido en ángulo (APC) con pulido de 8 grados reduce drásticamente la reflexión posterior, asegurando la integridad de la señal para la modulación PAM4 utilizada en arquitecturas 50G, 100G por carril.
Este mapeo de fibra cruzada de tipo B (pin 1 a pin 12) permite la conexión directa entre los transceptores sin administración adicional de polaridad, simplificando el despliegue.Cada cable es probado en fábrica para cumplir con las especificaciones Telcordia GR-1435 e IEC 61754-7, garantizando la fiabilidad de la caja.
- Conectores femeninos MPO-12/APC con orificios de alineación compatible con pines de alineación del transceptor
- 8 fibras multimodo activas (50/125 μm) con 4 fibras no utilizadas como elementos de resistencia
- Polaridad cruzada tipo B: elimina la necesidad de invertir el cordón del parche
- Vestido redondo flexible LSZH (Low Smoke Zero Halogen) /OFNR de color acuático para la identificación multimodo
- Soporta los protocolos InfiniBand NDR, Ethernet 400GbE/800GbE y NVLink
- Mecanismo de bloqueo por empuje-tirón para liberación rápida y apareamiento seguro
- Temperatura de funcionamiento: 0°C a 70°C; almacenamiento: -40°C a 85°C
- Profil de baja pérdida de inserción optimizado para señales PAM4 de alta velocidad
La cara de extremo del conector MPO-12/APC cuenta con un pulido en ángulo de 8 grados, lo que minimiza los reflejos ópticos que pueden causar inestabilidad del transmisor y errores de bits en enlaces de alta velocidad.A diferencia de los conectores de contacto físico ultra (UPC) típicamente utilizados en aplicaciones de baja velocidad, APC asegura una pérdida de retorno ≥35 dB, crítica para 100G PAM4 y más allá.La topología de cable ¢s Tipo-B (crossover) asigna los carriles de transmisión en un extremo a los carriles de recepción en el transceptor opuesto ¢ el carril 1 (transmitir) se conecta al carril 12 (recibir), carril 2 a carril 11, etc. Esto coincide con el estándar MPO recomendado por la IEC 61754-7 para la interconexión directa sin adaptadores externos.
- Enlaces de conmutación a conmutación: conecte los switches OSFP de dos puertos (800G) utilizando dos puertos MPO-12/APC para un rendimiento agregado.
- Intercambio a adaptador: conecte los adaptadores de red NVIDIA ConnectX-7 o las DPU BlueField-3 a través de transceptores OSFP o QSFP112.
- Arquitecturas de columna vertebral en centros de datos que requieren un alcance multimodo de 50 metros (con hasta 4 uniones de conectores).
- Computación de alto rendimiento (HPC) y desagregación de almacenamiento con extensiones de tejido NVLink.
Diseñado y validado para una interoperabilidad perfecta con transceptores y hardware de red NVIDIA. Compatible con:
| Transmisor / dispositivo | Tipo de puerto | Caso de uso |
|---|---|---|
| MMA4Z00-NS (OSFP DR8 de dos puertos) | 2 veces el MPO-12/APC | 800Gb/s en el lado del interruptor |
| MMA4Z00-NS400 (OSFP) | Se aplicará el procedimiento siguiente: | Adaptador de 400 Gb/s/DPU |
| Se aplicarán los siguientes requisitos: | Se aplicará el procedimiento siguiente: | 400Gb/s ConectX-7 / BlueField-3 |
| Interruptores de banda ancha NDR 400G/800G | Puertos OSFP | Conmutación de radix alto |
Nota: El cable es estrictamente compatible con los conectores MPO-12/APC. No se empareje con los conectores MPO-12/UPC (cascarón azul), ya que el desajuste del pulido puede causar daños físicos y degradación de la señal.
| Parámetro | Valor |
|---|---|
| Número del producto | Se aplicarán los siguientes requisitos: |
| Duración del cable | 10 metros (tolerancia: +0,1/-0 m) |
| Número de fibras (activas) | 8 fibras (MPO de 12 fibras, 4 inactivas) |
| Tipo de fibra | OM3 multimodo (≤ 30 m) / OM4 (> 30 m) OM3 real para una longitud de 10 m |
| Tipo de conector | MPO-12/APC hembra, cara de extremo de baja pérdida |
| Pérdida de inserción (máximo) | 0Se aplicarán las siguientes medidas: |
| Pérdida de retorno (min) | 35 dB |
| Diámetro del cable | 3.0 ± 0,2 mm |
| Radius de curvatura mínimo | 30 mm (dinámico/estático) |
| Material de la chaqueta | LSZH / OFNR, color acuático |
| Temperatura de funcionamiento | 0 a 70 °C |
| Temperatura de almacenamiento | -40 a 85 °C |
| Humedad relativa | No condensante entre el 10% y el 85% RH |
| Esquema de polaridad | Tipo B (crossover) según la CEI 61754-7 |
| Cumplimiento normativo | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
NVIDIA ofrece varias longitudes para adaptarse a varias densidades de racks e interconexiones del campus.
| Número de pedido de la pieza | Duración | Aplicación típica |
|---|---|---|
| Se aplicará el método de ensayo. | 3 metros | Servidores adyacentes dentro del rack |
| Se aplicará el procedimiento siguiente: | 5 metros | Desde la parte superior del bastidor hasta el centro del bastidor |
| Se aplicarán los siguientes requisitos: | 10 metros | A través de los estantes o en la misma fila |
| Se aplicarán los siguientes requisitos: | 15 metros | Enlaces entre filas |
| MFP7E10-N030: el uso de las mismas | 30 metros | Distribución al final de fila o en zona |
| Se aplicarán los siguientes requisitos: | 50 metros | Alcance máximo con fibra OM4 |
Todos los cables comparten las mismas especificaciones mecánicas y ópticas, excepto la tolerancia de longitud (± 2% para L≥5m).
- Validación de extremo a extremo:Cada cable está emparejado con transceptores NVIDIA para garantizar la interoperabilidad y los márgenes de enlace.
- Bajo coste total de propiedad:El diseño pasivo elimina el consumo de energía, reduciendo los gastos generales de refrigeración en los centros de datos.
- Durabilidad y seguridad:La chaqueta LSZH minimiza los humos tóxicos en caso de incendio; OFNR calificado para instalaciones de elevación.
- Fabricación de precisión:Los conectores APC pulidos de fábrica con una geometría consistente aseguran una baja pérdida repetible.
- Garantía y soporte técnico:La compatibilidad directa con NVIDIA reduce la complejidad de la solución de problemas.
Hong Kong Starsurge Group proporciona servicios completos de la cadena de suministro, incluyendo la adquisición a granel, etiquetado personalizado y envío en todo el mundo.Los cálculos del presupuesto de enlace, y validación de implementación. Para consultas de compatibilidad de RMA o firmware, póngase en contacto con nuestro servicio de soporteEn el caso de las empresas que no participan en el programa de desarrollo de redes, el número de usuarios será el siguiente:o contactar directamente a través de su representante de ventas de Starsurge.
- No retire las tapas de polvo hasta el momento de la instalación para evitar la contaminación de las caras finales ópticas.
- Evite exceder el radio mínimo de curvatura de 30 mm; las curvas apretadas pueden causar pérdida de micro curvatura y daño permanente de las fibras.
- Aunque el cable no es conductor y no es sensible a los ESD, se combina con transceptores sensibles a los ESD. Siga las precauciones estándar de ESD durante el manejo.
- Nunca mezcle los conectores MPO-12/APC (concha verde) con los conectores MPO-12/UPC (concha azul); los lustradores no coincidentes no se colocarán correctamente y pueden dañar los pines de alineación.
- Para la limpieza de las ferrulas, utilizará únicamente alcohol isopropílico y toallitas sin peludas o limpiadores MPO específicos.
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.
Socio oficial de NVIDIA:Starsurge proporciona cables, transceptores y componentes de red NVIDIA genuinos con total transparencia de la cadena de suministro y entrega rápida.
| Modelo de transceptor NVIDIA | Factor de forma | Velocidad | Compatibilidad del cable |
|---|---|---|---|
| MMA4Z00-NS | OSFP con dos puertos | Se aplican los siguientes requisitos: | MFP7E10-Nxxx (MPO-12/APC doble) |
| MMA4Z00-NS400: el número de unidades de producción | El OSFP | 400 Gb/s | Se aplicará el procedimiento siguiente: |
| MMA1Z00-NS400: el número de unidades | Se aplicarán las siguientes medidas: | 400 Gb/s | Se aplicará el procedimiento siguiente: |
| Interruptores de NVIDIA Quantum-2 / Espectro-4 | El OSFP | NDR 400G/800G | MFP7E10-N010 / otras longitudes |
- Confirmar el tipo de conector: MPO-12/APC (femenino) en ambos extremos ′′ carcasa verde.
- Verifique la distancia de enlace: OM3 admite hasta 30 m; OM4 admite hasta 50 m (con 4 conexiones).
- Asegúrese de que los transceptores sean compatibles con la polaridad de cruce de tipo B; las ópticas de NVIDIA requieren tipo B para el enlace directo.
- Compruebe que sus paneles de parches, si se utilizan, también son MPO/APC y mantenga el mapeo de polaridad.
- Ahorre los limpiadores MPO adecuados y las tapas contra el polvo para el mantenimiento.
- NVIDIA MMA4Z00-NSTransceptor OSFP 800G DR8 de dos puertos para conmutadores
- NVIDIA MMA1Z00-NS400 y sus componentesTransceptor QSFP112 400G DR4 para adaptadores ConnectX-7
- Serie MFP7E20 de NVIDIALos cables ópticos activos (AOC) para un mayor alcance
- Adaptadores de mamparo MPO-12/APC a MPO-12/APCPara la extensión y el montaje de paneles
