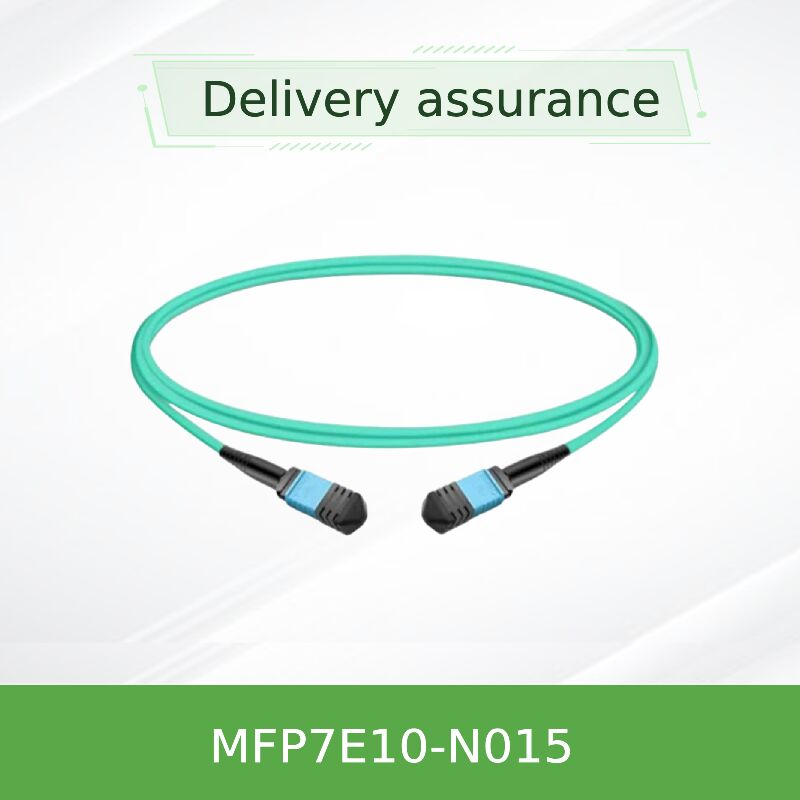

NVIDIA MFP7E10-N015 15m MPO APC Cable de fibra multimodo de banda ancha y Ethernet

La serie MFP7E10-Nxxx de NVIDIA comprende cables pasivos ópticos multimodo con conectores MPO-12/APC, que utilizan 8 fibras activas de un conjunto de 12 fibras. El MFP7E10-N015 ofrece una longitud estándar de 15 metros, ideal para conexiones entre racks dentro de filas o para tramos moderados entre switches y servidores. Diseñado específicamente para el ecosistema de redes de alta velocidad de NVIDIA, soporta transceptores OSFP de doble puerto de 800 Gb/s, así como módulos OSFP de puerto único y QSFP112 de 400 Gb/s. El conector pulido en ángulo (APC) con pulido de 8 grados reduce drásticamente el reflejo posterior, asegurando la integridad de la señal para la modulación PAM4 utilizada en arquitecturas de 50G, 100G por carril.

Este mapeo de fibra de cruce Tipo-B (pin 1 a pin 12) permite la conexión directa entre transceptores sin gestión de polaridad adicional, simplificando la implementación. Cada cable se prueba en fábrica para cumplir con las especificaciones Telcordia GR-1435 e IEC 61754-7, garantizando la fiabilidad desde el primer momento.

• Conectores hembra MPO-12/APC con orificios de alineación – compatibles con los pines de alineación del transceptor
• 8 fibras multimodo activas (50/125 µm) con 4 fibras sin usar como elementos de resistencia
• Polaridad de cruce Tipo-B: elimina la necesidad de invertir el cable de conexión
• Cubierta flexible redonda LSZH (Baja Emisión de Humo y Libre de Halógenos) / OFNR – color aqua para identificación multimodo
• Soporta protocolos InfiniBand NDR, Ethernet 400GbE/800GbE y NVLink
• Mecanismo de cierre de empuje y tracción para liberación rápida y acoplamiento seguro
• Temperatura de operación: 0°C a 70°C; almacenamiento: -40°C a 85°C
• Perfil de baja pérdida de inserción optimizado para señales PAM4 de alta velocidad

La cara del extremo del conector MPO-12/APC presenta un pulido en ángulo de 8 grados, que minimiza los reflejos ópticos posteriores que pueden causar inestabilidad del transmisor y errores de bit en enlaces de alta velocidad. A diferencia de los conectores de Contacto Físico Ultra (UPC) típicamente utilizados en aplicaciones de menor velocidad, el APC asegura una pérdida de retorno ≥35 dB, crítica para 100G PAM4 y superiores. La topología Tipo-B (cruce) del cable mapea los carriles de transmisión en un extremo a los carriles de recepción en el transceptor opuesto – el carril 1 (transmisión) se conecta al carril 12 (recepción), el carril 2 al carril 11, etc. Esto coincide con el pinout MPO estándar recomendado por IEC 61754-7 para interconexión directa sin adaptadores externos.

• Enlaces switch-a-switch: Conecte switches OSFP de doble puerto (800G) utilizando dos puertos MPO-12/APC para un rendimiento agregado.
• Switch-a-adaptador: Conecte adaptadores de red NVIDIA ConnectX-7 o DPU BlueField-3 a través de transceptores OSFP o QSFP112.
• Arquitecturas spine-leaf en centros de datos que requieren un alcance multimodo de 50 metros (con hasta 4 uniones de conectores).
• Computación de alto rendimiento (HPC) y desagregación de almacenamiento con extensiones de fabric NVLink.
• Enlaces entre racks donde la longitud de 10 metros es insuficiente y los 15 metros proporcionan una gestión óptima de la holgura.

Diseñado y validado para una interoperabilidad perfecta con transceptores y hardware de red NVIDIA. Compatible con:

Nota: El cable es estrictamente compatible con conectores MPO-12/APC. No acople con conectores MPO-12/UPC (carcasa azul) ya que la desalineación del pulido puede causar daños físicos y degradación de la señal.

NVIDIA ofrece múltiples longitudes para adaptarse a diversas densidades de rack e interconexiones de campus. El MFP7E10-N015 es la opción recomendada para tramos inter-rack medios:

Todos los cables comparten especificaciones mecánicas y ópticas idénticas, excepto la tolerancia de longitud (para longitudes ≥5 m, la tolerancia es +2% x L / -0).

• Validación de extremo a extremo: Cada cable se empareja con transceptores NVIDIA para garantizar la interoperabilidad y los márgenes de enlace.
• Bajo costo total de propiedad: El diseño pasivo elimina el consumo de energía, reduciendo la carga de refrigeración en los centros de datos.
• Durabilidad y seguridad: La cubierta LSZH minimiza los humos tóxicos en caso de incendio; clasificada OFNR para instalaciones en conductos verticales.
• Fabricación de precisión: Los conectores APC pulidos en fábrica con geometría consistente aseguran una baja pérdida repetible.
• Garantía y soporte: La compatibilidad directa con NVIDIA reduce la complejidad de la resolución de problemas.

• No retire las tapas antipolvo hasta el momento de la instalación para evitar la contaminación de las caras ópticas.
• Evite exceder el radio de curvatura mínimo de 30 mm; las curvas cerradas pueden causar pérdidas por microcurvatura y daños permanentes en la fibra.
• Aunque el cable no es conductor y es insensible a la ESD, se acopla con transceptores sensibles a la ESD – siga las precauciones estándar de ESD durante el manejo.
• Nunca mezcle conectores MPO-12/APC (carcasa verde) con conectores MPO-12/UPC (carcasa azul); los pulidos desalineados no encajarán correctamente y pueden dañar los pines de alineación.
• Utilice únicamente alcohol isopropílico y toallitas sin pelusa o limpiadores MPO dedicados para la limpieza de la férula.

Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas. Fundada en 2008, la empresa atiende a clientes en todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados. Respaldada por un equipo de ventas y técnico experimentado, Starsurge apoya a industrias como la gubernamental, sanitaria, manufacturera, educativa, financiera y empresarial. La empresa también ofrece soluciones IoT, sistemas de gestión de red, desarrollo de software personalizado, soporte multilingüe y entrega global. Con un enfoque centrado en el cliente, Starsurge se enfoca en calidad confiable, servicio receptivo y soluciones personalizadas que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.

Socio Oficial de NVIDIA: Starsurge proporciona cables, transceptores y componentes de red genuinos de NVIDIA con total transparencia en la cadena de suministro y entrega rápida.

• Confirme el tipo de conector: MPO-12/APC (hembra) en ambos extremos – carcasa verde.
• Verifique la distancia del enlace: 15m está dentro del alcance de OM3 (≤30m) y soporta el alcance completo de 50m si se utiliza OM4 para variantes más largas.
• Asegúrese de que los transceptores sean compatibles con la polaridad de cruce Tipo-B; las ópticas NVIDIA requieren Tipo-B para conexión directa.
• Verifique que sus paneles de conexión, si se utilizan, también sean MPO/APC y mantengan el mapeo de polaridad.
• Tenga a mano limpiadores MPO y tapas antipolvo apropiados para el mantenimiento.

• NVIDIA MMA4Z00-NS – Transceptor OSFP 800G DR8 de doble puerto para switches
• NVIDIA MMA1Z00-NS400 – Transceptor QSFP112 400G DR4 para adaptadores ConnectX-7
• Serie NVIDIA MFP7E20 – Cables ópticos activos (AOC) para mayor alcance
• Adaptadores de mamparo MPO-12/APC a MPO-12/APC – Para extensión y montaje en panel

• Nota de Aplicación: Cables y Conectores Ópticos para NDR InfiniBand (disponible en soporte NVIDIA)
• IEC 61754-7: Dispositivos de interconexión de fibra óptica – Familia de conectores MPO
• Telcordia GR-1435-CORE: Requisitos Genéricos para Conectores Ópticos Multifibra
