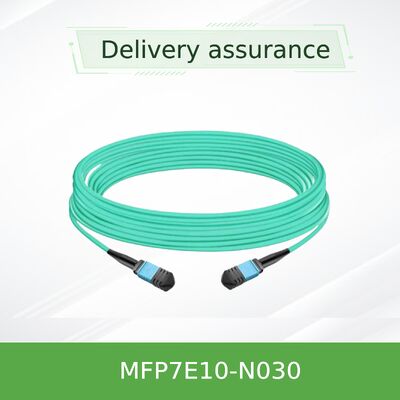

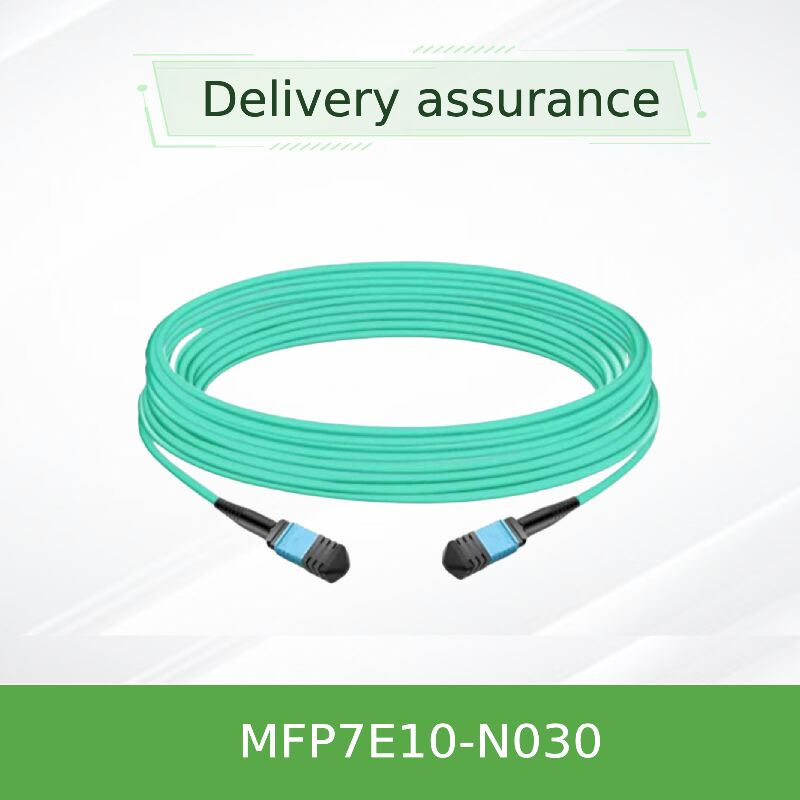

NVIDIA MFP7E10-N030 30m MPO APC Cable de fibra multimodo de banda ancha y Ethernet

Cable de fibra óptica multimodo pasivo de 30 metros diseñado con precisión para las interconexiones de banda ancha InfiniBand y Ethernet.y una chaqueta robusta LSZH. Permite la conexión directa entre los transceptores OSFP 800G de doble puerto, OSFP 400G de puerto único y QSFP112 en los centros de datos modernos.

La serie NVIDIA MFP7E10-Nxxx comprende cables ópticos multimodo pasivos con conectores MPO-12/APC, aprovechando 8 fibras activas de la matriz de 12 fibras.El MFP7E10-N030 ofrece una longitud estándar de 30 metros, que representa la distancia máxima soportada por la fibra OM3 dentro de la serie, lo que la hace ideal para conexiones de extremo de fila o distribución de zonas en diseños de centros de datos más grandes.Diseñado específicamente para el ecosistema de redes de alta velocidad de NVIDIA, admite transceptores OSFP de dos puertos de 800Gb/s, así como módulos OSFP y QSFP112 de un solo puerto de 400Gb/s.El conector polido en ángulo (APC) con pulido de 8 grados reduce drásticamente el reflejo de la espalda, asegurando la integridad de la señal para la modulación PAM4 utilizada en arquitecturas 50G, 100G por carril.

Este mapeo de fibra cruzada de tipo B (pin 1 a pin 12) permite la conexión directa entre los transceptores sin administración adicional de polaridad, simplificando el despliegue.Cada cable es probado en fábrica para cumplir con las especificaciones Telcordia GR-1435 e IEC 61754-7, garantizando la fiabilidad de la caja.

• Conectores femeninos MPO-12/APC con orificios de alineación compatible con pines de alineación del transceptor
• 8 fibras multimodo activas (50/125 μm) con 4 fibras no utilizadas como elementos de resistencia
• Polaridad cruzada tipo B: elimina la necesidad de invertir el cordón del parche
• Vestido redondo flexible LSZH (Low Smoke Zero Halogen) /OFNR de color acuático para la identificación multimodo
• Soporta los protocolos InfiniBand NDR, Ethernet 400GbE/800GbE y NVLink
• Mecanismo de bloqueo por empuje-tirón para liberación rápida y apareamiento seguro
• Temperatura de funcionamiento: 0°C a 70°C; almacenamiento: -40°C a 85°C
• Profil de baja pérdida de inserción optimizado para señales PAM4 de alta velocidad

La cara de extremo del conector MPO-12/APC cuenta con un pulido en ángulo de 8 grados, lo que minimiza los reflejos ópticos que pueden causar inestabilidad del transmisor y errores de bits en enlaces de alta velocidad.A diferencia de los conectores de contacto físico ultra (UPC) típicamente utilizados en aplicaciones de baja velocidad, APC asegura una pérdida de retorno ≥35 dB, crítica para 100G PAM4 y más allá.La topología de cable ¢s Tipo-B (crossover) asigna los carriles de transmisión en un extremo a los carriles de recepción en el transceptor opuesto ¢ el carril 1 (transmitir) se conecta al carril 12 (recibir), carril 2 a carril 11, etc. Esto coincide con el estándar MPO recomendado por la IEC 61754-7 para la interconexión directa sin adaptadores externos.

• Enlaces de conmutación a conmutación: conecte los switches OSFP de dos puertos (800G) utilizando dos puertos MPO-12/APC para un rendimiento agregado a través de períodos más largos.
• Switch-to-adapter: conecta los adaptadores de red NVIDIA ConnectX-7 o las DPU BlueField-3 a través de transceptores OSFP o QSFP112 a distancias extendidas.
• Arquitecturas de columna vertebral en centros de datos que requieren un alcance multimodo de 50 metros (con hasta 4 uniones de conectores).
• Computación de alto rendimiento (HPC) y desagregación de almacenamiento con extensiones de tejido NVLink.
• Agregación de extremo de fila donde se requiere un alcance máximo de OM3 (30 m) para un diseño óptimo de topología.

Diseñado y validado para una interoperabilidad perfecta con transceptores y hardware de red NVIDIA. Compatible con:

Nota: El cable es estrictamente compatible con los conectores MPO-12/APC. No se empareje con los conectores MPO-12/UPC (cascarón azul), ya que el desajuste del pulido puede causar daños físicos y degradación de la señal.

NVIDIA ofrece múltiples longitudes para adaptarse a varias densidades de rack e interconexiones del campus.

Todos los cables comparten las mismas especificaciones mecánicas y ópticas, excepto la tolerancia de longitud (para longitudes ≥ 5 m, la tolerancia es de + 2% x L / -0).Por favor considere el MFP7E10-N050 que utiliza fibra OM4 para alcanzar 50m alcance.

• Validación de extremo a extremo:Cada cable está emparejado con transceptores NVIDIA para garantizar la interoperabilidad y los márgenes de enlace.
• Bajo coste total de propiedad:El diseño pasivo elimina el consumo de energía, reduciendo los gastos generales de refrigeración en los centros de datos.
• Durabilidad y seguridad:La chaqueta LSZH minimiza los humos tóxicos en caso de incendio; OFNR calificado para instalaciones de elevación.
• Fabricación de precisión:Los conectores APC pulidos de fábrica con una geometría consistente aseguran una baja pérdida repetible.
• Garantía y soporte técnico:La compatibilidad directa con NVIDIA reduce la complejidad de la solución de problemas.

• No retire las tapas de polvo hasta el momento de la instalación para evitar la contaminación de las caras finales ópticas.
• Evite exceder el radio mínimo de curvatura de 30 mm; las curvas apretadas pueden causar pérdida de micro curvatura y daño permanente de las fibras.
• Aunque el cable no es conductor y no es sensible a los ESD, se combina con transceptores sensibles a los ESD. Siga las precauciones estándar de ESD durante el manejo.
• Nunca mezcle los conectores MPO-12/APC (concha verde) con los conectores MPO-12/UPC (concha azul); los lustradores no coincidentes no se colocarán correctamente y pueden dañar los pines de alineación.
• Para la limpieza de las ferrulas, utilizará únicamente alcohol isopropílico y toallitas sin peludas o limpiadores MPO específicos.

Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.

Socio oficial de NVIDIA:Starsurge proporciona cables, transceptores y componentes de red NVIDIA genuinos con total transparencia de la cadena de suministro y entrega rápida.

• Confirmar el tipo de conector: MPO-12/APC (femenino) en ambos extremos ′′ carcasa verde.
• Verifique la distancia de enlace: 30 m es el alcance máximo de OM3; para distancias más largas considere MFP7E10-N050 (OM4).
• Asegúrese de que los transceptores sean compatibles con la polaridad de cruce de tipo B; las ópticas de NVIDIA requieren tipo B para el enlace directo.
• Compruebe que sus paneles de parches, si se utilizan, también son MPO/APC y mantenga el mapeo de polaridad.
• Ahorre los limpiadores MPO adecuados y las tapas contra el polvo para el mantenimiento.

• NVIDIA MMA4Z00-NSTransceptor OSFP 800G DR8 de dos puertos para conmutadores
• NVIDIA MMA1Z00-NS400 y sus componentesTransceptor QSFP112 400G DR4 para adaptadores ConnectX-7
• Serie MFP7E20 de NVIDIALos cables ópticos activos (AOC) para un mayor alcance
• Adaptadores de mamparo MPO-12/APC a MPO-12/APCPara la extensión y el montaje de paneles
• NVIDIA MFP7E10-N050Variante OM4 de 50m para aplicaciones de alcance extendido

• Nota de aplicación: Cables ópticos y conectores para NDR InfiniBand (disponible en el soporte de NVIDIA)
• IEC 61754-7: Dispositivos de interconexión de fibra óptica familia de conectores MPO
• Telcordia GR-1435-CORE: Requisitos generales para los conectores ópticos multifibras
