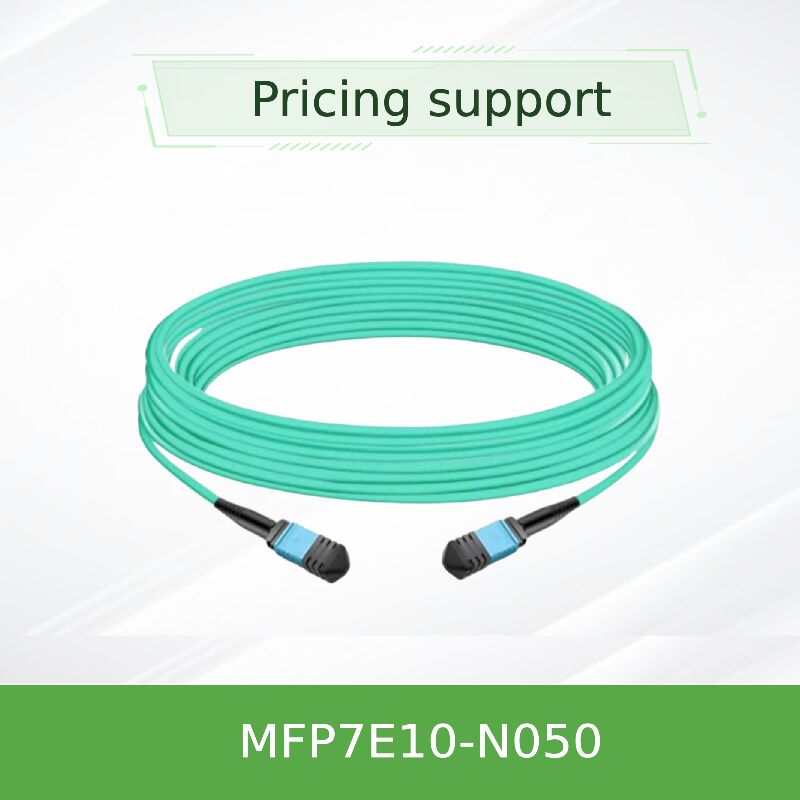

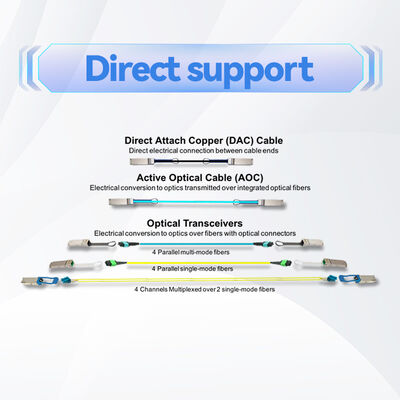

Cable de Fibra Óptica Multimodo MPO APC de 50m NVIDIA MFP7E10-N050 para InfiniBand y Ethernet de Largo Alcance OM4

Cables de fibra óptica multimodo pasivos de 50 metros de diseño de precisión que utilizan fibra OM4 para aplicaciones de alcance extendido.y una chaqueta robusta LSZH. Permite la conexión directa entre los transceptores OSFP 800G de doble puerto, OSFP 400G de puerto único y QSFP112 a través de períodos más largos en arquitecturas de hoja de columna vertebral de centros de datos.

El NVIDIA MFP7E10-N050 es el miembro de alcance extendido de la familia de cables ópticos multimodo pasivos MFP7E10-Nxxx.Este cable de 50 metros alcanza la distancia de enlace máxima soportada por la serie, lo que lo convierte en la solución ideal para topologías de hoja de columna vertebral, interconexiones entre filas y conectividad de extremo de fila a extremo de fila dentro de los centros de datos modernos.El cable cuenta con 8 fibras activas dentro de un conector MPO-12/APC de 12 fibras, con 4 fibras inactivas que sirven como elementos de resistencia para mantener la integridad estructural.

Diseñado específicamente para el ecosistema de redes de alta velocidad de NVIDIA, admite transceptores OSFP de dos puertos de 800Gb / s, así como módulos OSFP y QSFP112 de un solo puerto de 400Gb / s.El conector pulido en ángulo (APC) con pulido de 8 grados proporciona un rendimiento superior de pérdida de retorno (≥ 35 dB), esencial para mantener la integridad de la señal a través de distancias más largas con modulación PAM4.

Este mapeo de fibra cruzada de tipo B (pin 1 a pin 12) permite la conexión directa entre transceptores sin administración adicional de polaridad.Cada cable es probado en fábrica para cumplir con las especificaciones Telcordia GR-1435 e IEC 61754-7, garantizando un rendimiento fiable a lo largo de todo el alcance de 50 metros.

• Conectores femeninos MPO-12/APC con orificios de alineación compatible con pines de alineación del transceptor
• 8 fibras multimodo activas OM4 (50/125 μm) con 4 fibras no utilizadas como elementos de resistencia
• Polaridad cruzada tipo B: elimina la necesidad de invertir el cordón del parche
• Vestido redondo flexible LSZH (Low Smoke Zero Halogen) /OFNR de color acuático para la identificación multimodo
• Soporta los protocolos InfiniBand NDR, Ethernet 400GbE/800GbE y NVLink
• Mecanismo de bloqueo por empuje-tirón para liberación rápida y apareamiento seguro
• Temperatura de funcionamiento: 0°C a 70°C; almacenamiento: -40°C a 85°C
• Profil de baja pérdida de inserción con OM4 optimizado para alcance extendido
• La especificación de alcance de 50 metros asume dos paneles ópticos en el enlace con un total de 4 uniones de conectores ópticos

El MFP7E10-N050 utiliza fibra multimodo de grado OM4, que proporciona un ancho de banda más alto y una menor atenuación que el OM3, lo que permite una transmisión confiable de 50 metros a velocidades de 400G / 800G.La fibra OM4 presenta un ancho de banda modal mejorado (ancho de banda modal efectivo ≥4700 MHz·km a 850 nm) en comparación con la OM3 (≥2000 MHz·km), lo que permite un alcance más largo en aplicaciones PAM4 de alta velocidad.

La cara de extremo del conector MPO-12/APC cuenta con un pulido en ángulo de 8 grados, lo que minimiza los reflejos ópticos que pueden causar inestabilidad del transmisor y errores de bits en enlaces de alta velocidad.A diferencia de los conectores de contacto físico ultra (UPC) típicamente utilizados en aplicaciones de baja velocidad, APC asegura una pérdida de retorno ≥35 dB, crítica para 100G PAM4 y más allá a través de distancias extendidas.

La topología de cable ′s Tipo B (crossover) asigna los carriles de transmisión en un extremo a los carriles de recepción en el transceptor opuesto ′ el carril 1 (transmitir) se conecta al carril 12 (recibir), el carril 2 al carril 11, etc.Esto coincide con el estándar MPO recomendado por la IEC 61754-7 para la interconexión directa sin adaptadores externos.

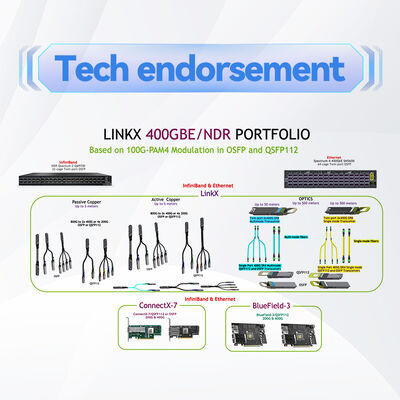

• Arquitecturas de la columna vertebral:Conecte los interruptores de hoja a los interruptores de columna vertebral a través de múltiples filas o grandes salas de centros de datos.

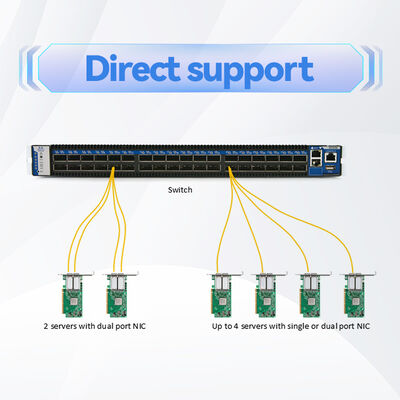

• Enlaces de interruptor a interruptor:Conectar switches OSFP de dos puertos (800G) utilizando dos puertos MPO-12/APC a través de distancias extendidas.
• Interruptor para adaptador:Conecte los adaptadores de red NVIDIA ConnectX-7 o las DPU BlueField-3 a través de transceptores OSFP o QSFP112 con el presupuesto máximo de enlace.
• Interconexiones entre filas:Ideal para entornos donde los cables OM3 de 30 metros son insuficientes y no se desean cables ópticos activos.
• Clusters de computación de alto rendimiento (HPC):Proporcionar flexibilidad en grupos de capacitación de IA a gran escala con nodos de cómputo distribuidos.

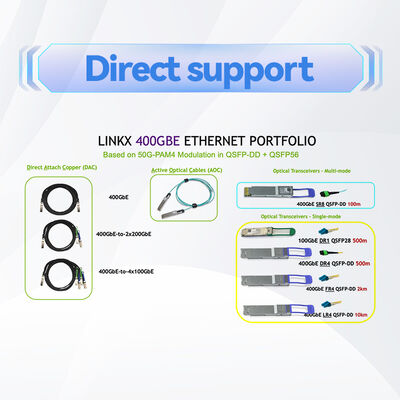

Diseñado y validado para una interoperabilidad perfecta con transceptores y hardware de red NVIDIA. Compatible con:

Nota: El cable es estrictamente compatible con los conectores MPO-12/APC. No se empareje con los conectores MPO-12/UPC (cascarón azul), ya que el desajuste del pulido puede causar daños físicos y degradación de la señal.

NVIDIA ofrece múltiples longitudes para adaptarse a varias topologías de centros de datos.

Para las implementaciones que requieren distancias superiores a 50 metros, considere los cables ópticos activos (AOC) de NVIDIA o las soluciones de modo único.

• Validación de extremo a extremo:Cada cable está emparejado con transceptores NVIDIA para garantizar la interoperabilidad y los márgenes de enlace en todo el alcance de 50 m.
• Bajo coste total de propiedad:El diseño pasivo elimina el consumo de energía, reduciendo los gastos generales de refrigeración en los centros de datos.
• OM4 alcance extendido:Permite la máxima distancia multimodo, reduciendo la necesidad de cables ópticos activos en muchas implementaciones.
• Durabilidad y seguridad:La chaqueta LSZH minimiza los humos tóxicos en caso de incendio; OFNR calificado para instalaciones de elevación.
• Fabricación de precisión:Los conectores APC pulidos de fábrica con una geometría consistente aseguran una baja pérdida repetible.
• Garantía y soporte técnico:La compatibilidad directa con NVIDIA reduce la complejidad de la solución de problemas.

• No retire las tapas de polvo hasta el momento de la instalación para evitar la contaminación de las caras finales ópticas.
• Evite exceder el radio mínimo de curvatura de 30 mm; las curvas estrechas pueden causar pérdidas de micro curvatura y daños permanentes en las fibras, particularmente críticos para los enlaces de 50 m.
• Aunque el cable no es conductor y no es sensible a los ESD, se combina con transceptores sensibles a los ESD. Siga las precauciones estándar de ESD durante el manejo.
• Nunca mezcle los conectores MPO-12/APC (concha verde) con los conectores MPO-12/UPC (concha azul); los lustradores no coincidentes no se colocarán correctamente y pueden dañar los pines de alineación.
• Para la limpieza de las ferrulas, utilizará únicamente alcohol isopropílico y toallitas sin peludas o limpiadores MPO específicos.
• Cuando se despliegue a una distancia máxima de 50 m, asegúrese de que todos los paneles de parche y las conexiones intermedias utilicen conectores MPO-12/APC con características similares de baja pérdida.

Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.

Socio oficial de NVIDIA:Starsurge proporciona cables, transceptores y componentes de red NVIDIA genuinos con total transparencia de la cadena de suministro y entrega rápida.

• Confirmar el tipo de conector: MPO-12/APC (femenino) en ambos extremos ′′ carcasa verde.
• Verifique la distancia de enlace: 50m requiere fibra OM4 y asume hasta 4 uniones de conector óptico.
• Asegúrese de que los transceptores sean compatibles con la polaridad de cruce de tipo B y apoyen el alcance de OM4 50m.
• Compruebe que todos los paneles de parches y las conexiones intermedias utilicen conectores MPO-12/APC con características de baja pérdida.
• Ahorre los limpiadores MPO adecuados y las tapas contra el polvo para el mantenimiento.
• Realizar el cálculo del presupuesto de enlace, incluidas todas las conexiones, antes del despliegue final.

• NVIDIA MMA4Z00-NSTransceptor OSFP 800G DR8 de dos puertos para conmutadores
• NVIDIA MMA1Z00-NS400 y sus componentesTransceptor QSFP112 400G DR4 para adaptadores ConnectX-7
• Serie MFP7E20 de NVIDIALos cables ópticos activos (AOC) para un alcance superior a 50 m
• Adaptadores de mamparo MPO-12/APC a MPO-12/APCPara la extensión y el montaje de paneles
• NVIDIA MFP7E10-N030 y sus componentesVariante OM3 de 30m para aplicaciones de alcance más corto

• Nota de aplicación: Cables ópticos y conectores para NDR InfiniBand (disponible en el soporte de NVIDIA)
• IEC 61754-7: Dispositivos de interconexión de fibra óptica familia de conectores MPO
• Telcordia GR-1435-CORE: Requisitos generales para los conectores ópticos multifibras
• Guía de interconexión óptica de NVIDIA para las implementaciones de 400G/800G
