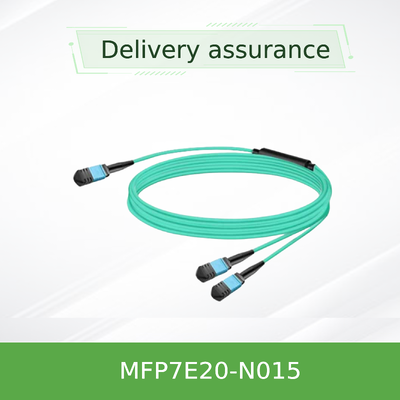

NVIDIA MFP7E20-N015 1:2 splitter cable. 800G a 2x400G MPO-12/APC OM4, 15m

La serie NVIDIA MFP7E20-Nxxx proporciona una función única de división de 4 canales a 2 canales dentro de un solo conjunto MPO-12/APC a doble MPO-12/APC.El MFP7E20-N015 ofrece 15 metros de alcance utilizando fibra multimodo OM4 de baja pérdida con chaqueta LSZH acuáticaEl pulido de contacto físico (APC) en ángulo (8 grados) elimina los reflejos y mantiene una pérdida óptica superior de retorno ≥ 35 dB.Este cable de ruptura permite que un puerto 800G (OSFP gemelo) se extienda en dos enlaces independientes 200G / 400GCada cable está rigurosamente probado en fábrica, es compatible con Telcordia GR-1435 y admite cerraduras push-pull para una fácil implementación.

Construido alrededor de fibra multimodo de 50/125μm (OM3 para modelos ≤30m, OM4 para >30m; MFP7E20-N015 utiliza OM4 para un rendimiento extendido de 15m con baja pérdida de inserción).Los conectores femeninos MPO-12/APC incorporan agujeros de alineación que coinciden con los pines del transceptor, garantizando una alineación óptica precisa.La interconexión "crossover" de tipo B garantiza que el carril 1 en el extremo de los 4 canales (lado OSFP de doble puerto) se conecte al carril 12 en la primera rama y al carril 2 al carril 11 en la segunda rama.El presupuesto de pérdida de inserción de NVIDIA es muy estricto (≤ 0,35 dB + 0.0 dB).0004 x L) garantiza la fiabilidad del enlace a través de las variaciones de temperatura y humedad (almacenamiento entre -40°C y 85°C), 0-70°C de funcionamiento).

• Conexión de transceptores NVIDIA OSFP 800G de doble puerto (por ejemplo, MMA4Z00-NS) en switches de punta a adaptadores DPU ConnectX-7 o BlueField-3 utilizando módulos OSFP/QSFP112 400G.
• Agrupación de servidores de alta densidad en la que dos servidores comparten un puerto de conmutación a través de una configuración de splitter de 1:2 (cada rama sirve a un nodo de cómputo separado).
• Los clústeres AI/ML requieren 200G por rama desde un solo puerto 800G, reduciendo el volumen del cable y optimizando el flujo de aire.
• Las redes de base de datos en centros de datos que utilizan fibra multimodo para interconexiones de alta velocidad de corto alcance y rentables de hasta 50 metros (con hasta 2 paneles de parche).

El MFP7E20-N015 está diseñado para una integración perfecta con las soluciones de red de extremo a extremo de NVIDIA.

• Transceptores OSFP de dos puertos:MMA4Z00-NS (800G DR8), MMA4Z00-NS400 (400G DR4+)
• Transceptores OSFP/QSFP112 de puerto único:Modulos MMA1Z00-NS400, QSFP112 400G DR4 y otros módulos que no estén incluidos en el anexo
• Adaptadores de red:NVIDIA ConnectX‐7, ConnectX‐6 (con la jaula/adaptador apropiado), BlueField‐3 DPU
• Los interruptores:NVIDIA Quantum-2, plataformas basadas en Spectrum-4 con jaulas OSFP.

Hong Kong Starsurge Group proporciona soporte completo del ciclo de vida de los productos ópticos originales de NVIDIA, incluida la consulta técnica previa a las ventas, la validación de la compatibilidad y la logística en todo el mundo.Cada cable MFP7E20-N015 proviene directamente de la cadena de suministro autorizada de NVIDIANuestro equipo de ingenieros ayuda con el diseño de la topología de la red, el emparejamiento de los transceptores y la guía de instalación en el sitio.com o póngase en contacto con su administrador de cuentas dedicado.

• Los conectores contaminados deben limpiarse con limpiadores ópticos de conectores (nunca utilice toallitas con alcohol en la cara del extremo sin herramientas adecuadas).
• Evite doblar el cable más allá de un radio de 30 mm; las torceduras afiladas pueden dañar permanentemente las fibras.
• Mantenga los cables alejados de líquidos y ambientes de alta humedad más allá de las especificaciones.
• Se requieren precauciones ESD al manipular transceptores, pero el cable de fibra en sí no es conductor.
• Nunca forzar el conector MPO; alinear la llave y empujar suavemente hasta que se produce el bloqueo.

Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.

Asociarse con nosotros para los cables originales de la serie NVIDIA MFP7E20, envío rápido y soporte de ingeniería experto.

• Confirmar que los transceptores en ambos extremos requieren una interfaz femenina MPO‐12/APC.
• Verifique que la longitud del cable (15 m) se ajuste a su rack-to-rack o dentro de la distancia de fila.
• Comprobar los puertos de interruptor: los puertos OSFP de doble puerto deben estar emparejados con dos cables divisores para una utilización completa de 800G.
• Plan para las capas contra el polvo y los kits de limpieza: obligatorio para mantener bajas pérdidas de inserción.
• Asegurar el rango de temperatura del entorno de funcionamiento de 0 a 70 °C, sin curvas excesivas.

• NVIDIA MMA4Z00-NS Transceptor de dos puertos 800G OSFP DR8
• NVIDIA MMA1Z00-NS400 400G QSFP112 DR4 transceptor
• NVIDIA MFP7E20-N050 50m cable divisor OM4 para alcance extendido
• Los cables de tronco MPO-12 APC a MPO-12 APC tipo B (rectos y sin divisores)
• Penas de limpieza óptica y limpiadores de casetes para conectores MPO
