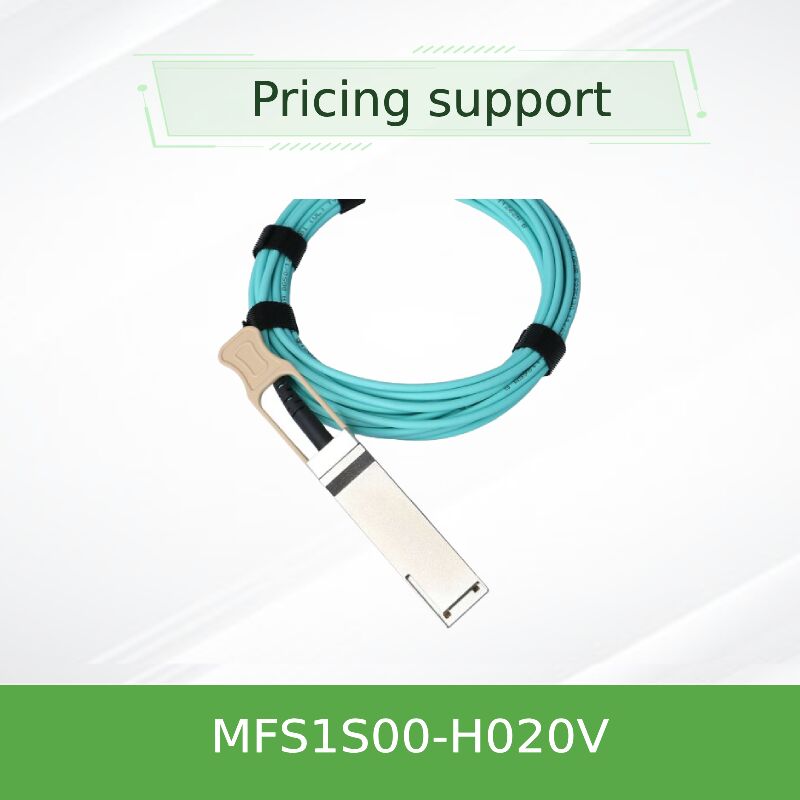

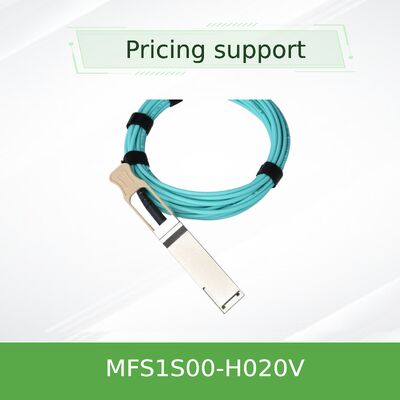

El NVIDIA Mellanox MFS1S00-H020V es un cable óptico activo de fibra multimodo (MMF) QSFP56 de alto rendimiento de 200 Gb/s, que proporciona 20 metros de conectividad fiable para centros de datos de próxima generación y clústeres de computación de alto rendimiento. Diseñado para entornos InfiniBand HDR (High Data Rate) y Ethernet de 200 Gigabit, este AOC utiliza modulación PAM4 de 50 Gb/s por carril (4x50G) para lograr un ancho de banda agregado de 200 Gb/s. En comparación con los DAC pasivos, que suelen limitarse a 3-5 metros a 200G, el MFS1S00-H020V permite una integridad de señal superior a distancias extendidas, radios de curvatura más ajustados, menor peso y mejor flujo de aire, consumiendo solo 5.0W típicos por extremo (con retiming activado). Construido con matrices VCSEL y circuitos de retiming integrados, proporciona tasas de error de bits inferiores a 1E-15 y una latencia baja predecible. Totalmente compatible con la interfaz de gestión SFF-8665 (QSFP56) y SFF-8636, el cable es conectable en caliente y cumple con RoHS.

El MFS1S00-H020V emplea óptica activa basada en VCSEL con cuatro hilos de fibra multimodo por extremo, cada carril operando a 50 Gb/s PAM4 (53.125 GBd) para lograr un ancho de banda agregado de 200 Gb/s. El cable integra ecualizadores de entrada y preénfasis de salida programables, lo que permite un ajuste fino para diversos sistemas host para maximizar el margen de enlace en la distancia de 20 metros. El retiming se puede activar selectivamente por carril, reduciendo la fluctuación a altas velocidades de datos y manteniendo la compatibilidad con versiones anteriores a velocidades más bajas (por ejemplo, 100 Gb/s NRZ) cuando el retiming está desactivado. La chaqueta LSZH (Low Smoke Zero Halogen) mejora la seguridad contra incendios en despliegues densos. Toda la electrónica activa está sellada herméticamente dentro de las carcasas de los conectores QSFP56, sin requerir alimentación externa más allá de los 3.3V estándar del puerto host. El cable admite la selección de velocidad a través de registros SFF-8636, lo que permite la configuración para operación NRZ (EDR) de 25.78125 GBd o PAM4 (HDR) de 26.56250 GBd.

• Clústeres de computación de alto rendimiento (HPC) que utilizan redes InfiniBand HDR (enlaces entre racks de 20 m)
• Arquitecturas de centro de datos 200GbE de hoja-espina que conectan switches de top-of-rack con switches de middle-of-row
• Redes de almacenamiento con NVMe-oF sobre InfiniBand que requieren alto ancho de banda y baja latencia a través de múltiples racks
• Clústeres de entrenamiento de IA/ML que utilizan switches NVIDIA Quantum-2 en racks adyacentes
• Conexiones switch-a-servidor a más de 10 metros, hasta 20 metros
• Despliegues de centros de datos hiperscale que requieren cableado de alta densidad y bajo consumo de energía a distancias moderadas

El MFS1S00-H020V es compatible con cualquier puerto QSFP56 estándar que cumpla con SFF-8665. Es compatible de forma nativa en las plataformas de switches InfiniBand HDR y 200GbE de NVIDIA Mellanox, así como en muchos switches 200GbE de terceros. Las plataformas compatibles verificadas incluyen:

• Switches InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Adaptadores InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Switches 200GbE NVIDIA Mellanox SN3700, SN4600 series
• Switches 200G QSFP56 estándar de la industria (la compatibilidad varía; confirme el soporte de AOC)

¹ La lectura de temperatura interna a través de DDM hasta 75 °C está permitida. Calificaciones máximas absolutas: Vcc -0.3 a 3.6V; voltaje de entrada de datos -0.3 a 3.465V; umbral de daño 3.4 dBm.

Nota: Tolerancia de longitud para longitudes <5m: +300mm>

• Alcance extendido a 200G: Los DAC pasivos suelen limitarse a 3-5 m a 200G; el AOC proporciona un rendimiento robusto a 20 m y más allá.
• Gestión de cables superior: Más delgado, ligero y flexible que los DAC de cobre; admite radios de curvatura ajustados (mínimo 30 mm).
• Mejor flujo de aire: Menor obstrucción en chasis de switches de alta densidad y sistemas de gestión de cables.
• Eficiencia energética optimizada: 5.0W por extremo a 200G es muy competitivo para óptica activa a más de 20 m.
• Acondicionamiento de señal integrado: EQ programable y preénfasis superan las variaciones de la PCB del host y las pérdidas del conector.
• Inmunidad a EMI: El medio de fibra elimina la interferencia eléctrica, ideal para entornos de RF sensibles.
• Monitorización de diagnóstico digital (DDM): Monitorización en tiempo real de la potencia óptica, temperatura y voltaje para mantenimiento proactivo.

Servicio y soporte – Hong Kong Starsurge

Como proveedor de hardware de red impulsado por la tecnología de confianza, Hong Kong Starsurge Group ofrece soporte integral para cables ópticos activos NVIDIA Mellanox. Nuestros servicios incluyen:

• Entrega global con plazos de entrega competitivos (disponibilidad en stock bajo petición)
• Validación técnica previa a la venta: comprobaciones de compatibilidad con sus modelos de switch/servidor
• Consultas de longitud personalizada para proyectos especiales (sujeto a MOQ)
• Garantía limitada de hardware de 1 año (cobertura del fabricante para reparación o reemplazo)
• Soporte RMA y asistencia para la resolución de problemas
• Equipo de ingeniería de ventas multilingüe (inglés, chino y otros)

Preguntas frecuentes

P: ¿Cuál es la distancia máxima admitida por la serie MFS1S00-HxxxV?

R: La serie MFS1S00 admite hasta 100 metros (MFS1S00-H100V). El modelo H020V está optimizado para enlaces de 20 metros.

P: ¿Es este cable retrocompatible con puertos de 100 Gb/s (EDR)?

R: Sí, configurando adecuadamente los registros de selección de velocidad (modo NRZ a 25.78125 GBd) y deshabilitando el retiming si es necesario. Sin embargo, el uso óptimo es a 200G HDR. Verifique la compatibilidad del host para entornos de velocidad mixta.

P: ¿Cuál es el consumo de energía típico a 20 metros?

R: El consumo de energía es independiente de la longitud; cada extremo consume 5.0W típicos con el retiming activado, ya sea que el cable sea de 1 m o de 100 m.

P: ¿El cable admite la monitorización de diagnóstico digital (DDM)?

R: Sí, DDM proporciona monitorización en tiempo real de la potencia óptica Rx/Tx, corriente de polarización, voltaje de suministro y temperatura de la caja por carril, con umbrales de advertencia/alarma.

P: ¿Qué garantía se ofrece?

R: NVIDIA Mellanox ofrece una garantía limitada de hardware de 1 año que cubre la reparación o el reemplazo de piezas por defectos de fabricación.

P: ¿Puedo usar este cable con switches que no sean Mellanox?

R: Puede funcionar con switches QSFP56 de terceros que admitan 200GbE y AOC con retiming. Sin embargo, la compatibilidad no está garantizada; recomendamos verificar con el proveedor de su switch y realizar pruebas antes de un despliegue a gran escala.

Precauciones y manipulación

• No exceda el voltaje de suministro máximo absoluto (3.6V) para evitar daños permanentes en la óptica interna.
• Evite curvaturas más cerradas que el radio de curvatura dinámico de 30 mm para evitar daños en la fibra.
• Mantenga las tapas antipolvo en los conectores hasta la instalación; la contaminación puede causar degradación de la señal y aumento de la BER.
• Opere dentro del rango de temperatura de la caja de 0-70 °C para una fiabilidad especificada.
• Utilice precauciones ESD estándar (correas de muñeca con conexión a tierra, alfombrillas ESD) al manipular conectores QSFP56.
• No tire ni fuerce el cable por los conectores; utilice la lengüeta de extracción para desconectar.
• El cable está clasificado como producto láser de Clase 1 según IEC 60825-1. Evite la exposición directa a la apertura del láser.
