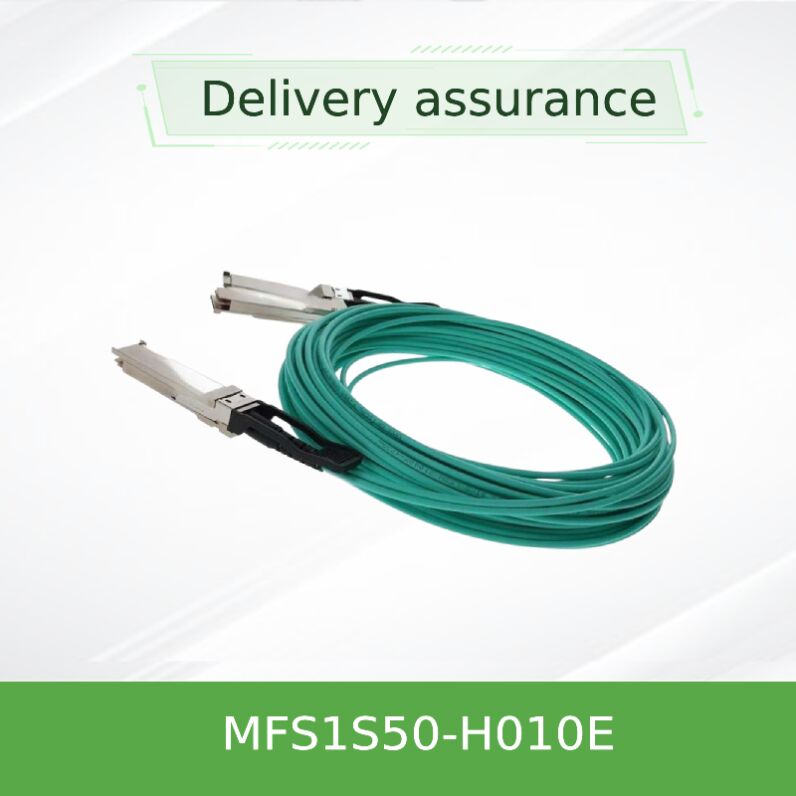

NVIDIA MFS1S50-H010E 200G a 2x100G QSFP56 AOC Cable de división de baja latencia
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFS1S50-H010E |
| Documento: | MFS1S50-H0xxV.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Velocidad de datos: | Hasta 200 GB/s | Tipo de conector: | QSFP56 |
| Diámetro: | 3 +/- 0.2 mm | Radio de curvatura mínima: | 30mm |
| Altura de ojo de salida de salida cercana: | 70mvpp | ESMW cercano: | 0.265ui |
Descripción de producto

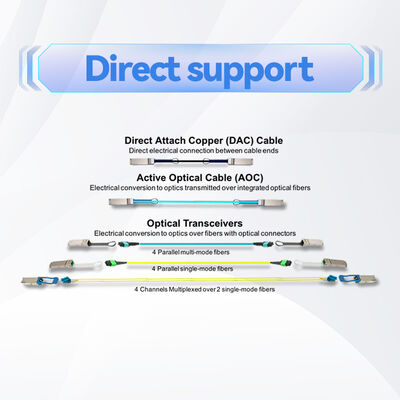

El NVIDIA® MFS1S50-H010E es un cable splitter óptico activo (AOC) de alto rendimiento que permite conectividad de 200Gb/s a 2x100Gb/s en centros de datos modernos.Diseñado para entornos de bajo coste pero exigentes, este AOC basado en QSFP56 VCSEL proporciona una interfaz perfecta entre un puerto de conmutación de 200Gb/s y dos servidores o nodos de cómputo separados de 100Gb/s. Compatible con las normas SFF-8665 y SFF-8679,la serie MFS1S50 ofrece una integridad de señal robustaLa longitud de 10 metros (H010E) es ideal para las conexiones de arriba del rack (ToR) a servidores, simplificando el cableado manteniendo un ancho de banda alto.
Cada cable divisor integra EEPROM en ambos extremos del QSFP56 para monitoreo de productos y informes de estado en tiempo real, totalmente compatible con los switches NVIDIA InfiniBand y Ethernet.Con rigurosas pruebas de producción y el diseño de calidad única de NVIDIA, este AOC garantiza la fiabilidad de plug-and-play y el ciclo de vida extendido en las implementaciones de clusters empresariales, HPC y IA.

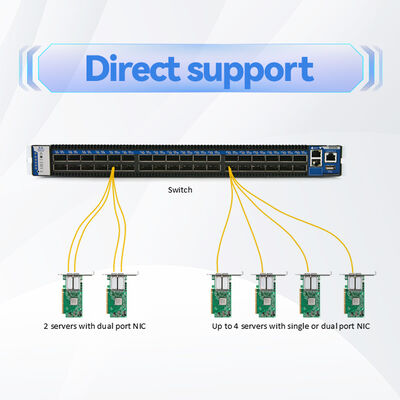

Permite que el puerto de conmutación de 200Gb/s sirva a dos puntos finales de 100Gb/s, mejorando la densidad de puertos y reduciendo el costo de la infraestructura.
La arquitectura de fibra multimodo basada en VCSEL garantiza una latencia ultrabaja para cargas de trabajo de HPC y IA sensibles a la latencia.
Monitoreo en tiempo real: potencia óptica Tx/Rx, corriente de sesgo, voltaje de alimentación, temperatura del caso, umbrales de advertencia/alarma.
Temperatura de funcionamiento de 0°C a 70°C, almacenamiento de -40°C a 85°C, adecuado para entornos de centros de datos exigentes.
Equalización de entrada Tx, amplitud de salida Rx, preenfatización; control Tx/Rx CDR para el funcionamiento de 100 GbE.
Interfaz de gestión de dos cables estándar, ModSelL, IntL, ResetL, LPMode para el control completo del host.
El MFS1S50-H010E utiliza matrices de láser de emisión de superficie de cavidad vertical (VCSEL) y fotodiodos PIN de alta sensibilidad en cuatro pares de fibra multimodo.Los cuatro carriles operan a 50 Gb/s PAM4 (53.125GBd) para lograr un ancho de banda agregado de 200Gb/s; los extremos de ruptura manejan cada uno dos carriles a 100Gb/s (50Gb/s PAM4 por carril).Este diseño óptico activo elimina la degradación de la señal de cobre y extiende el alcance hasta 50 metros manteniendo las tasas de error de bits por debajo de 1e-12.
El cable cuenta con señales de control compatibles con SFF-8636, incluyendo módulo seleccionado, modo de baja potencia y línea de interrupción.El monitoreo de diagnóstico digital en chip (DDM) proporciona información en tiempo real sobre la salud del enlaceAdemás, el transceptor admite velocidad selecta para velocidades de línea flexibles: 10.3125G NRZ, 25.78125G NRZ y 26.5625G PAM4 para adaptarse a la compatibilidad con versiones anteriores cuando sea necesario.
- El cambio de la parte superior del rack (ToR) a la conectividad de servidores duales en tejidos HDR de 200GbE o InfiniBand.
- Clusters de computación de alto rendimiento (HPC) que requieren baja latencia y cableado de alta densidad.
- Infraestructura de capacitación de IA/ML con enlaces ascendentes 200G a servidores de GPU (por ejemplo, conmutadores NVIDIA Quantum o Spectrum).
- Arquitecturas de base de centros de datos donde la eficiencia del puerto y la gestión simplificada del cable son críticas.
- Agregación del núcleo empresarial reduciendo el número de transceptores mientras aumenta el ancho de banda por unidad de rack.
Diseñado para conmutadores NVIDIA Quantum InfiniBand (por ejemplo, serie QM8700, QM9700) y conmutadores Ethernet NVIDIA Spectrum.El MFS1S50-H010E también interactúa con cualquier puerto QSFP56 estándar que admita 200GbE o InfiniBand HDR/NDR-compatible link trainingLa EEPROM de AOC proporciona una identificación única del producto, lo que la hace totalmente gestionada por las plataformas de red de NVIDIA.el cable cumple con la norma QSFP56 MSA (SFF-8665) y la interfaz eléctrica cumple con la SFF-8679Siempre confirme la configuración del puerto host para el soporte de escape.
| Plataforma / familia de productos | Velocidad admitida | Tipo de puerto |
|---|---|---|
| Commutadores de banda ancha Infini (QM8700, QM8790) | 200G HDR | Se aplican las siguientes condiciones: |
| Interruptores Ethernet de espectro NVIDIA-2/3 (SN3700, SN4600) | 200GbE | Se aplican las siguientes condiciones: |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx también está disponible. | 100 Gb/s por cola | Se aplican las siguientes condiciones: |
| Interruptores 200GbE de terceros con soporte de escape | 200G→2x100G | Se aplicarán las siguientes medidas: |
| Parámetro | Detalles |
|---|---|
| Modelo de producto | MFS1S50-H010E: el número de unidades de seguridad de las que se trate. |
| Factor de forma | Cable de divisor óptico activo QSFP56 a 2x QSFP56 |
| Tasa de datos | 200 Gb/s (extremo principal) / 100 Gb/s por rama de ruptura |
| Tasa de señalización por carril | 53.125 GBd PAM4 (nominal) |
| Duración del cable | 10 metros (tolerancia: +300 mm / -0 para longitudes < 50 m) |
| Tipo de fibra | Fibra multimodo (MMF) 50/125μm, chaqueta de agua |
| Radius de curvatura mínimo | 30 mm |
| Válvula de alimentación (Vcc) | 3.135V ¥ 3.465V (tipo 3.3V) |
| Consumo de energía (final de la generación 200G) | Tipo 4,5 W, máximo 5,0 W |
| Consumo de energía (100G por rama) | Tipo 3,0 W, máximo 3,5 W |
| Temperatura del estuche de funcionamiento | Entre 0°C y 70°C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad relativa (sin condensación) | Entre el 5% y el 85% |
| Tolerancia de la DSE | Cumple con el tratamiento ESD típico del centro de datos; clase I de seguridad con láser |
| Características de diagnóstico | DDM (potencia Tx/Rx, sesgo, voltaje, temperatura), LOS/LOL, fallo Tx, ecualización programable |
| Cumplimiento normativo | CE, FCC Clase A, ICES, RCM, VCCI, CB, cTUVus, RoHS (según las normas de NVIDIA) |
| Número de pedido de la pieza | Descripción | Duración |
|---|---|---|
| Se aplicará el método de ensayo de la norma MFS1S50. | NVIDIA AOC, de 200G a 2x100G, de QSFP56 a 2xQSFP56 | 3 metros |
| MFS1S50-H005V: el valor de las emisiones de gases de efecto invernadero | NVIDIA AOC, de 200G a 2x100G, de QSFP56 a 2xQSFP56 | 5 metros |
| MFS1S50-H010E: el número de unidades de seguridad de las que se trate. | NVIDIA AOC, de 200G a 2x100G, de QSFP56 a 2xQSFP56 | 10 metros |
| Se aplicará el método de ensayo de la norma MFS1S50. | NVIDIA AOC, de 200G a 2x100G, de QSFP56 a 2xQSFP56 | 15 metros |
| MFS1S50-H020V: el valor de las emisiones de gases de efecto invernadero en el aire | NVIDIA AOC, de 200G a 2x100G, de QSFP56 a 2xQSFP56 | 20 metros |
| MFS1S50-H030V: el valor de las emisiones de gases de efecto invernadero en el aire | NVIDIA AOC, de 200G a 2x100G, de QSFP56 a 2xQSFP56 | 30 metros |
Para las longitudes personalizadas o los requisitos a granel, póngase en contacto con nuestro equipo de ventas.rendimiento eléctrico y óptico idéntico al de la serie estándar H0xxV.
- Garantizar la autenticidad del producto:100% de cables NVIDIA auténticos, totalmente rastreables y respaldados por la calidad del fabricante.
- Experiencia técnica:Nuestros ingenieros proveen validación de compatibilidad pre-venta y soporte post-venta.
- Logística global:Envío rápido en todo el mundo con un embalaje antiestático adecuado y protección ESD.
- Precios competitivos y descuentos por volumen:Ideal para la construcción de centros de datos y proyectos de actualización de infraestructura.
- Opciones de garantía extendida:Garantia estándar de 1 año con cobertura extendida disponible bajo petición.
Hong Kong Starsurge Group ofrece un servicio de extremo a extremo: consultoría de especificaciones técnicas, asistencia en pruebas de interoperabilidad y soporte RMA.Guía de instalaciónCada cable es inspeccionado visualmente antes de su envío para garantizar conectores ópticos limpios y etiquetado adecuado.Ofrecemos servicios de reemplazo in situ en regiones seleccionadasPóngase en contacto con su gerente de cuenta para opciones SLA.
- Confirme que su interruptor y los puertos NIC admiten el modo de interrupción (200G → 2x100G).
- Verifique la longitud requerida del cable y las restricciones del radio de flexión en su disposición del bastidor.
- Asegúrese de que ambos sistemas anfitriones en los extremos 100G tengan jaulas QSFP56 con el flujo de aire y el presupuesto de energía adecuados.
- Compruebe si su entorno requiere certificaciones regulatorias adicionales (por ejemplo, China RoHS).
- Considere la posibilidad de ordenar unidades de repuesto para una simetría de enlace idéntica en grupos de alta disponibilidad.
- Sensitivo a descargas electrostáticas (ESD): utilizar correas de muñeca conectadas a tierra y puestos de trabajo seguros contra ESD durante la instalación.
- No exceder el voltaje máximo absoluto de alimentación (3,6 V) o el voltaje de entrada de datos para evitar daños irreversibles.
- Evite doblarse con fuerza por debajo del radio de 30 mm para mantener el rendimiento óptico y evitar la rotura de la fibra.
- Siempre inserte los módulos QSFP suavemente en las jaulas; la inserción forzada puede dañar los conectores o los pestillos de la jaula.
- Operar dentro del rango de temperaturas de 0 ∼ 70 °C; garantizar un flujo de aire adecuado en entornos de alta densidad.
- En caso de cualquier daño visible en la bota o la chaqueta del separador, reemplace el cable para evitar problemas de integridad de la señal.
