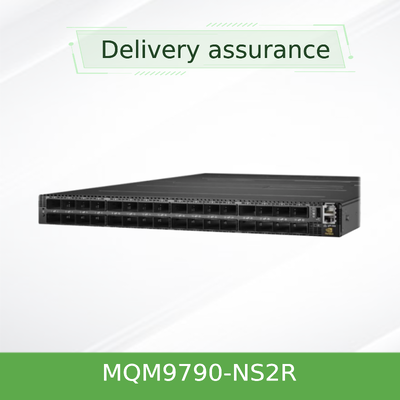

NVIDIA Mellanox MQM9790-NS2R 64 puertos NDR 400Gb/s InfiniBand Router 51.2Tb/s Producción con capacidades avanzadas de enrutamiento
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MQM9790-NS2R | tasa de transmisión: | 10/100/1000Mbps |
|---|---|---|---|
| Puertos: | 48 | Función: | Lacp, apilable, soporte de VLAN |
| Tecnología: | Infiniband | Especificación: | Sin gestión |
| Marca: | Mellanox | Origen: | India / Israel / China |
| Resaltar: | Nvidia Mellanox 400Gb/s Enrutador de banda ancha,Interruptor de banda ancha NDR de 64 puertos,Switch de red con rendimiento de 51.2Tb/s |
||
Descripción de producto

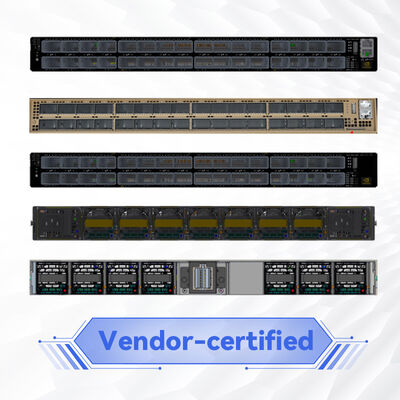

NVIDIA Mellanox MQM9790-NS2R 64 puertos NDR 400Gb/s Enrutador InfiniBand
Enrutador InfiniBand de alto rendimiento que ofrece 64 puertos de ancho de banda bidireccional completo de 400Gb/s con un rendimiento de 51.2Tb/s y capacidades de enrutamiento avanzadas para tejidos HPC e IA a gran escala.
Resumen del producto
El MQM9790-NS2R es un router administrado de la serie NVIDIA Quantum-2, con 64 puertos QSFP56 que funcionan a 400Gb/s por puerto.Este modelo ofrece una funcionalidad avanzada de enrutamiento incluyendo enrutamiento de subred InfiniBandCon flujo de aire C2P (de atrás a adelante), es ideal para racks de centros de datos que requieren configuraciones de pasillo frío trasero.
La CPU integrada de doble núcleo x86 ejecuta MLNX-OS, lo que permite una gestión integral en la caja, incluido el administrador de subred integrado y protocolos de enrutamiento avanzados para tejidos a gran escala.
Características clave
- Puertos de 64 x 400 Gb/s:Ancho de banda bidireccional completo con conectores QSFP56
- 51.2Tb/s Producción:Capacidad de conmutación agregada sin bloqueo con latencia ultrabaja
- Enrutamiento avanzado de banda Infini:Enrutamiento de subred, aislamiento del tráfico y segmentación de múltiples arrendatarios
- Computación en red (SHARP v3):La descarga colectiva acelerada por hardware reduce el tiempo de las operaciones de MPI
- Gestionado con MLNX-OS:CPU x86 de doble núcleo incorporado con 8 GB de RAM y 32 GB de SSD
- 1 + 1 potencia redundante y ventiladores:Fuentes de alimentación de 80 Gold+ intercambiables en caliente con flujo de aire C2P
- Alta eficiencia:Consumo de energía ponderado ATIS de 180 W cuando esté completamente lleno
Capacidades del router
El MQM9790-NS2R proporciona funciones avanzadas de enrutamiento en InfiniBand más allá del conmutación estándar:
- Enrutamiento de subred a subred para tejidos multicapa
- Aislamiento del tráfico y soporte de tejido virtual
- Segmentación de la red de varios arrendatarios
- Tablas de transmisión mejoradas para despliegues a gran escala
- Integración con UFM para la gestión de la política de enrutamiento
Dirección del flujo de aire
Este modelo cuenta con flujo de aire C2P (de atrás a adelante), que atrae aire frío desde la parte trasera y agota aire caliente a través de la parte delantera.
Computación en red con SHARP v3
La tecnología NVIDIA SHARP v3 permite al router realizar operaciones colectivas como reducciones de MPI directamente dentro del tejido de red,Reducción drástica del tiempo de operación de MPI y liberación de núcleos de CPU para el cálculo de aplicaciones.
Despliegues típicos
- Clusters de HPC a gran escala:Interconexión de múltiples subredes en entornos de computación a pequeña escala
- Infraestructura de inteligencia artificial para varios inquilinos:Aislamiento de la red para la formación de IA y las cargas de trabajo de inferencia
- Enlaces de la columna vertebral en tejidos de árboles grasos:Capa de enrutamiento entre los switches de hoja en grandes redes InfiniBand
- Centros de datos empresariales:Cargas de trabajo de almacenamiento, base de datos y computación de alto rendimiento
- Infraestructuras de nube y de metal desnudo:Entornos con varios inquilinos que requieren tejidos de alto ancho de banda y baja latencia
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | MQM9790-NS2R: las pruebas de seguridad de los vehículos |
| Serie | NVIDIA Quantum-2 también está disponible. |
| Tipo de producto | Enrutador de banda ancha |
| Puertos | Se aplican las siguientes medidas: |
| Producción agregada | 51.2Tb/s (sin bloqueo) |
| La latencia | Menos de 90 ns (puerto a puerto) |
| Cambiar el ASIC | NVIDIA Quantum-2 NDR, también conocido como |
| Procesador | Intel x86 de doble núcleo |
| Memoria del sistema | 8 GB de RAM, 32 GB de SSD |
| Fuentes de alimentación | 1 + 1 redundante, intercambiable en caliente, 100-240VAC |
| Potencia típica (ATIS) | 180 W - 200 W (completamente llenos) |
| Refrigerador | C2P (de atrás a delante), ventiladores intercambiables en caliente |
| Factor de forma | 1U montaje en bastidor |
| Peso | 12.5 kg (aproximadamente) |
Hechos clave
PuertosSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
Producción51.2Tb/s
La latenciaMenores de 90 ns
Tipo de productoEnrutador
Flujo de aireC2P (de atrás hacia adelante)
Potencia (ATIS)180 W - 200 W
Compatibilidad
Completamente interoperable con los adaptadores NVIDIA Mellanox ConnectX (NDR, HDR, EDR, FDR), cables LinkX y transceptores.3, con retrocompatibilidad con las tecnologías HDR (200Gb/s) y EDR (100Gb/s).
Guía de selección
| Número de pedido de la pieza | Descripción | Flujo de aire | Tipo de producto |
|---|---|---|---|
| MQM9700-NS2F: el contenido de agua en el agua | Conmutador de banda ancha InfiniBand 1U de 400 Gb/s, 64 QSFP56 | P2C (de adelante hacia atrás) | Cambiar |
| MQM9700-NS2R, incluido el número de unidades. | Conmutador de banda ancha InfiniBand 1U de 400 Gb/s, 64 QSFP56 | C2P (de atrás hacia adelante) | Cambiar |
| MQM9790-NS2F: el contenido de agua en el agua | Ruter de banda ancha InfiniBand 1U de 400 Gbps, 64 QSFP56 | P2C (de adelante hacia atrás) | Enrutador |
| MQM9790-NS2R: las pruebas de seguridad de los vehículos | Ruter de banda ancha InfiniBand 1U de 400 Gbps, 64 QSFP56 | C2P (de atrás hacia adelante) | Enrutador |
Ventajas
- 51.2Tb/s de rendimiento líder en la industria en chasis compacto de 1U
- Enrutamiento avanzado permite tejidos de múltiples subredes y aislamiento de los inquilinos
- La alta densidad de puertos reduce la huella de infraestructura y los gastos operativos
- Compatibilidad con tecnologías HDR y EDR
- Telemetría mejorada con UFM para información de red en tiempo real
- Flujo de aire C2P optimizado para una gestión térmica eficiente
Lista de verificación del comprador
✔ Confirmar la dirección del flujo de aire (C2P de atrás hacia adelante para este modelo)
✔ Verificar el voltaje de entrada de la energía (100-240VAC)
✔ Seleccione el router (MQM9790) o el switch (MQM9700) según las necesidades de enrutamiento
✔ Seleccione los cables u ópticas QSFP56 adecuados
✔ Compruebe la compatibilidad de la profundidad del bastidor (590,6 mm / 27 ")
✔ Planificación de espaciado y espacio libre de refrigeración de 1U
✔ Diseño de topología de enrutamiento para implementaciones de múltiples subredes
Preguntas frecuentes
¿Cuál es la diferencia entre MQM9790-NS2R y MQM9700-NS2R?
El MQM9790 es un router InfiniBand con capacidades de enrutamiento avanzadas, mientras que el MQM9700 es un switch estándar.Ambos comparten la misma plataforma de hardware, pero el MQM9790 admite el enrutamiento de subred y la segmentación de múltiples tenantes.
¿Cuál es la diferencia entre MQM9790-NS2R y MQM9790-NS2F?
La única diferencia es la dirección del flujo de aire. NS2F tiene flujo de aire P2C (de delante a atrás), mientras que NS2R tiene flujo de aire C2P (de atrás a adelante).
¿Se puede usar este router con adaptadores HDR o EDR?
Sí, la serie Quantum-2 es compatible con las tecnologías HDR (200Gb/s) y EDR (100Gb/s) InfiniBand.
