NVIDIA Mellanox MQM9790-NS2F 64 puertos NDR 400Gb/s InfiniBand Router 51.2Tb/s Producción con enrutamiento avanzado y flujo de aire P2C
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Solicitud: | Servidor | Condición: | NUEVO Y ORIGINAL |
|---|---|---|---|
| Ancho de banda global: | 51.2 TB/s bidireccional | Gestión: | MLNX-OS con CLI, WebUI, SNMP, JSON Support |
| Nombre: | Interruptor de red de MQM9790-NS2F InfiniBand Mellanox que escala hacia fuera centros de datos con l | Palabra clave: | interruptor del mellanox 400g |
| Resaltar: | Nvidia Mellanox 400Gb/s Enrutador de banda ancha,Interruptor de banda ancha NDR de 64 puertos,Switch de red con rendimiento de 51.2Tb/s |
||
Descripción de producto
Enrutador InfiniBand NVIDIA Mellanox MQM9790-NS2F de 64 puertos NDR de 400 Gb/s
Enrutador gestionado Quantum-2 de alto rendimiento con 64 puertos, enrutamiento avanzado y refrigeración de adelante hacia atrás para tejidos HPC y de IA a gran escala
Descripción general del producto
El NVIDIA Mellanox MQM9790-NS2F es un enrutador InfiniBand de alto rendimiento que ofrece 64 puertos de ancho de banda bidireccional completo de 400 Gb/s en un factor de forma compacto de 1U. Con flujo de aire P2C (de adelante hacia atrás) y capacidades de enrutamiento avanzadas, este modelo está diseñado específicamente para entornos de centros de datos HPC, IA y multiinquilino a gran escala que requieren segmentación, aislamiento y enrutamiento entre subredes de red.
Como enrutador gestionado de la serie NVIDIA Quantum-2, proporciona 64 puertos QSFP56 que funcionan a 400 Gb/s por puerto con funcionalidad de enrutamiento avanzada que incluye enrutamiento de subred InfiniBand, aislamiento de tráfico y segmentación de red multiinquilino. La CPU dual-core x86 integrada ejecuta MLNX-OS, lo que permite una gestión completa en el dispositivo, incluido un administrador de subred integrado y protocolos de enrutamiento avanzados para tejidos a gran escala.
Características clave
- 64 puertos de 400 Gb/s: Ancho de banda bidireccional completo por puerto con conectores QSFP56, compatible con cables de cobre pasivos, cables ópticos activos y módulos ópticos
- Rendimiento de 51,2 Tb/s: Capacidad de conmutación agregada sin bloqueo con latencia de puerto a puerto ultrabaja
- Enrutamiento InfiniBand avanzado: Admite enrutamiento de subred, aislamiento de tráfico y segmentación de red multiinquilino para arquitecturas de tejido complejas
- Computación en red (SHARP v3): La descarga colectiva acelerada por hardware reduce el tiempo de las operaciones MPI y mejora la escalabilidad de las aplicaciones HPC
- Gestionado con MLNX-OS: CPU x86 dual-core integrada con 8 GB de RAM y SSD de 32 GB; gestión completa del chasis a través de CLI, SNMP e integración UFM opcional
- 1+1 fuentes de alimentación y ventiladores redundantes: Fuentes de alimentación intercambiables en caliente con certificación 80 Gold+ y ENERGY STAR; flujo de aire P2C (de adelante hacia atrás) con ventiladores intercambiables en caliente
- Alta eficiencia: Diseño de potencia optimizado con un consumo de energía ponderado ATIS tan bajo como 180 W para un sistema completamente poblado
- Soporte de tejido a gran escala: Diseñado para tejidos con miles de nodos, proporcionando capacidades de enrutamiento y reenvío robustas
Capacidades del enrutador
El MQM9790-NS2F proporciona funciones avanzadas de enrutamiento InfiniBand más allá de la conmutación estándar:
- Enrutamiento de subred a subred para tejidos de varios niveles
- Aislamiento de tráfico y soporte de tejido virtual
- Segmentación de red multiinquilino
- Tablas de reenvío mejoradas para implementaciones a gran escala
- Integración con UFM para la gestión de políticas de enrutamiento
Dirección del flujo de aire: P2C (de adelante hacia atrás)
Este modelo extrae aire frío de la parte frontal del chasis y expulsa aire caliente por la parte trasera. Está diseñado para entornos de centros de datos estándar con configuraciones de pasillo frío frontal. Asegúrese de que la configuración de refrigeración de su rack coincida con esta dirección de flujo de aire. Para refrigeración de atrás hacia adelante, solicite MQM9790-NS2R.

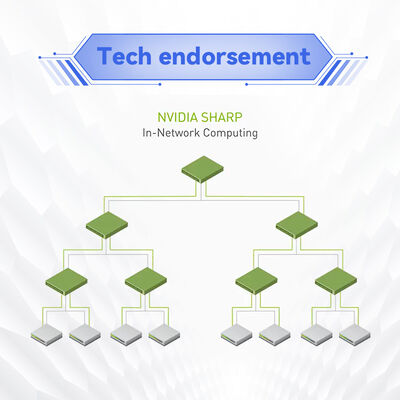

Tecnología: Computación en red con SHARP v3
La tecnología NVIDIA SHARP v3 integrada en el ASIC Quantum-2 permite al MQM9790-NS2F realizar operaciones colectivas como reducciones MPI directamente dentro del tejido de red. Esto elimina múltiples recorridos de datos entre puntos finales, reduciendo drásticamente el tiempo de las operaciones MPI y liberando núcleos de CPU para la computación de aplicaciones. Para redes fat-tree completamente pobladas, las operaciones de reducción parcial pueden completarse en menos de tres microsegundos.
Despliegues típicos
- Clústeres HPC a gran escala: Interconexión de múltiples subredes en entornos de computación petascale y exascale
- Infraestructura de IA multiinquilino: Proporciona aislamiento y segmentación de red para cargas de trabajo de entrenamiento e inferencia de IA en varios equipos
- Enrutamiento Spine en tejidos Fat-Tree: Sirve como capa de enrutamiento entre switches leaf en redes InfiniBand a gran escala
- Centros de datos empresariales: Admite cargas de trabajo de almacenamiento, bases de datos y computación de alto rendimiento que requieren baja latencia y alto rendimiento
- Infraestructuras en la nube y bare-metal: Ideal para entornos multiinquilino que requieren tejidos de red de alto ancho de banda y baja latencia con aislamiento de inquilino
Datos clave de rendimiento
64 x NDR de 400 Gb/s
Puertos
51,2 Tb/s
Rendimiento
Menos de 90 ns
Latencia
Enrutador
Tipo
P2C (de adelante hacia atrás)
Flujo de aire
En el dispositivo (MLNX-OS)
Gestión
180 W - 200 W
Potencia (ATIS)
1U, profundidad de 27"
Factor de forma
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | MQM9790-NS2F |
| Serie | NVIDIA Quantum-2 |
| Tipo de producto | Enrutador InfiniBand |
| Puertos | 64 x QSFP56 (NDR 400 Gb/s) |
| Rendimiento agregado | 51,2 Tb/s (sin bloqueo) |
| Latencia | Menos de 90 ns (puerto a puerto) |
| ASIC de conmutación | NVIDIA Quantum-2 NDR |
| Capacidad de enrutamiento | Enrutamiento InfiniBand avanzado con soporte multi-subred |
| CPU | Intel x86 dual-core |
| Memoria del sistema | 8 GB de RAM, SSD de 32 GB |
| Gestión | MLNX-OS (en el dispositivo), CLI, SNMP, UFM |
| Fuentes de alimentación | 1+1 redundantes, intercambiables en caliente, 100-240 VCA, 80 Gold+ |
| Potencia típica (ATIS) | 180 W - 200 W (completamente poblado) |
| Refrigeración | P2C (de adelante hacia atrás), ventiladores intercambiables en caliente |
| Factor de forma | Montaje en rack 1U; 43,6 mm (alto) x 433,2 mm (ancho) x 590,6 mm (profundidad) |
| Peso | 12,5 kg (aprox.) |
| Temperatura de funcionamiento | 0 °C a 45 °C |
| Certificaciones | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |

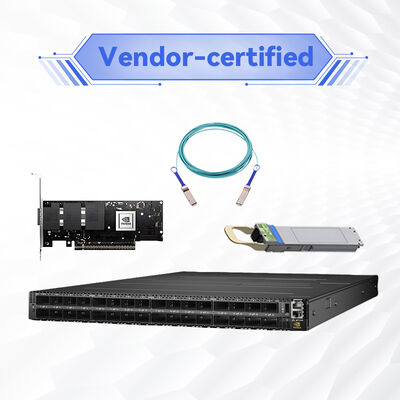

Matriz de compatibilidad
| Componente | Productos compatibles |
|---|---|
| Adaptadores | NVIDIA ConnectX-6 / ConnectX-7 (NDR, HDR, EDR, FDR) |
| Cables | QSFP56 DAC, AOC, transceptores ópticos (NVIDIA LinkX) |
| Gestión | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| Estándares | IBTA 1.4, 1.3; RoHS-6; ENERGY STAR |
| Enrutamiento | Enrutamiento de subred InfiniBand, aislamiento multiinquilino |
Guía de selección
| Número de pieza de pedido | Descripción | Flujo de aire | Tipo |
|---|---|---|---|
| MQM9700-NS2F | Switch InfiniBand de 400 Gb/s 1U, 64 QSFP56, dual-core x86 | P2C (de adelante hacia atrás) | Switch |
| MQM9700-NS2R | Switch InfiniBand de 400 Gb/s 1U, 64 QSFP56, dual-core x86 | C2P (de atrás hacia adelante) | Switch |
| MQM9790-NS2F | Enrutador InfiniBand de 400 Gb/s 1U, 64 QSFP56, dual-core x86 | P2C (de adelante hacia atrás) | Enrutador |
| MQM9790-NS2R | Enrutador InfiniBand de 400 Gb/s 1U, 64 QSFP56, dual-core x86 | C2P (de atrás hacia adelante) | Enrutador |
Nota: La serie MQM9790 incluye capacidades de enrutamiento avanzadas. Verifique que la dirección del flujo de aire (P2C o C2P) coincida con la configuración de pasillo caliente/frío de su centro de datos antes de realizar el pedido.
Ventajas clave
- Rendimiento líder en la industria: Rendimiento de 51,2 Tb/s y latencia ultrabaja en un chasis compacto de 1U
- Capacidades de enrutamiento avanzadas: Permite tejidos multi-subred, aislamiento de inquilinos y segmentación de red a gran escala
- Costos de TI reducidos: Alta densidad de puertos (64 puertos en 1U) reduce la huella de infraestructura y los gastos operativos
- Redes de autocuración: El tejido InfiniBand se recupera de fallos de enlace 5000 veces más rápido que las soluciones basadas en software
- Despliegue flexible: Compatible con versiones anteriores con HDR y EDR; admite topologías modernas como Dragonfly+, SlimFly y torus 6D
- Telemetría mejorada: Con UFM, obtenga información de red en tiempo real y análisis impulsados por IA para un mantenimiento proactivo
- Refrigeración estándar: El flujo de aire P2C coincide con las configuraciones típicas de centros de datos con configuraciones de pasillo frío frontal
Lista de verificación del comprador
- Confirmar la dirección del flujo de aire (P2C de adelante hacia atrás para este modelo)
- Verificar el voltaje de entrada de alimentación (100-127 V / 200-240 VCA)
- Elegir enrutador (MQM9790) o switch (MQM9700) según las necesidades de enrutamiento
- Seleccionar cables o ópticas QSFP56 apropiados
- Verificar la compatibilidad de la profundidad del rack (590,6 mm / 27")
- Planificar el espacio de 1U y la holgura de refrigeración
- Diseñar la topología de enrutamiento para implementaciones multi-subred
Precauciones
- Asegúrese de que el rango de voltaje de entrada (100-127 VCA o 200-240 VCA) coincida con la alimentación de su instalación antes de conectar
- Deje suficiente espacio libre para el flujo de aire de adelante hacia atrás; no bloquee la salida de los ventiladores en la parte trasera ni la entrada en la parte delantera
- La temperatura de funcionamiento debe mantenerse entre 0 °C y 45 °C; humedad relativa del 10 % al 85 % sin condensación
- Utilice solo cables y módulos ópticos QSFP56 aprobados para garantizar la integridad de la señal y el cumplimiento
- Verifique que la configuración de refrigeración de su rack admita el flujo de aire P2C (de adelante hacia atrás) antes de la instalación
- Para configuraciones de enrutamiento, consulte la Guía de diseño de tejidos InfiniBand para una planificación de topología adecuada
Preguntas frecuentes
¿Cuál es la diferencia entre MQM9790-NS2F y MQM9700-NS2F?
El MQM9790 es un enrutador InfiniBand con capacidades de enrutamiento avanzadas, mientras que el MQM9700 es un switch estándar. Ambos comparten la misma plataforma de hardware y dirección de flujo de aire, pero el MQM9790 admite enrutamiento de subred, aislamiento de tráfico y segmentación multiinquilino.
¿Cuál es la diferencia entre MQM9790-NS2F y MQM9790-NS2R?
La única diferencia es la dirección del flujo de aire. NS2F tiene flujo de aire P2C (de adelante hacia atrás), mientras que NS2R tiene flujo de aire C2P (de atrás hacia adelante). Todas las demás especificaciones, incluidas las capacidades de enrutamiento, son idénticas.
¿Qué capacidades de enrutamiento proporciona el MQM9790?
La serie MQM9790 admite enrutamiento de subred InfiniBand, lo que permite la comunicación entre diferentes subredes, el aislamiento de tráfico para entornos multiinquilino y el reenvío avanzado para tejidos a gran escala con miles de nodos.
¿Qué cables se admiten?
Los conectores QSFP56 admiten cables DAC de cobre pasivos, cables ópticos activos (AOC) y transceptores ópticos. Para SKUs específicos, consulte la familia de cables NVIDIA LinkX.
¿Se puede utilizar este enrutador con adaptadores HDR o EDR?
Sí, la serie Quantum-2 es compatible con versiones anteriores de las tecnologías InfiniBand HDR (200 Gb/s) y EDR (100 Gb/s).
¿Cuál es el número máximo de nodos admitidos?
Con capacidades de enrutamiento avanzadas, el MQM9790 puede admitir tejidos con decenas de miles de nodos en múltiples subredes. El administrador de subred integrado puede administrar hasta 2000 nodos por subred.
¿Cómo elijo entre NS2F y NS2R?
Elija NS2F (de adelante hacia atrás) si su rack tiene entrada de aire frío en la parte delantera; elija NS2R (de atrás hacia adelante) si su rack tiene entrada de aire frío en la parte trasera. Siempre haga coincidir la dirección del flujo de aire del equipo adyacente.
