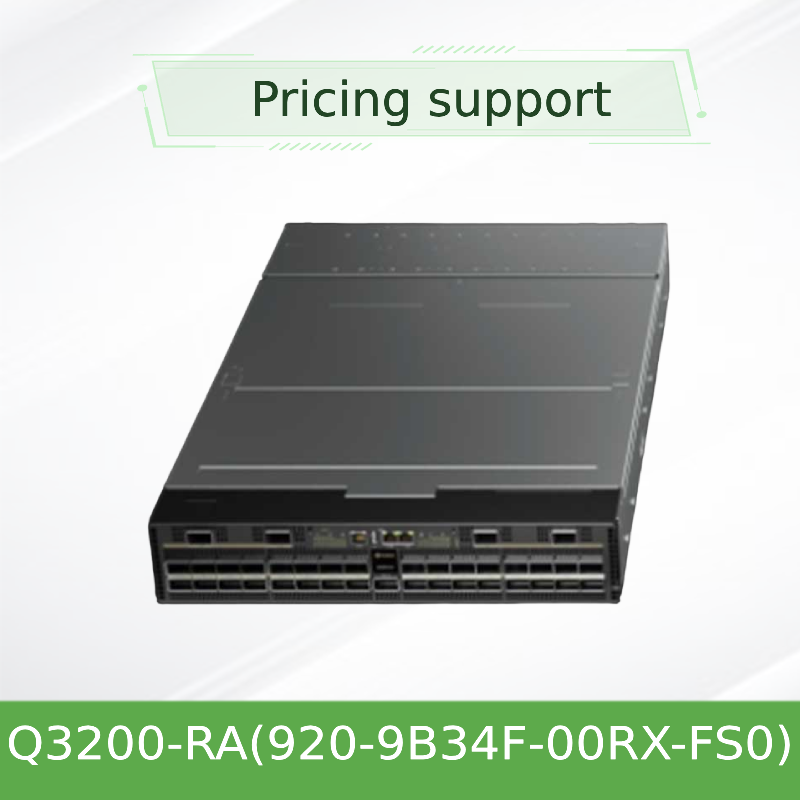

Switch InfiniBand NVIDIA Q3200-RA de 800 Gb/s | Chasis de doble switch de 72 puertos, 57,6 Tb/s
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Q3200-RA (920-9B34F-00RX-FS0) |
| Documento: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | Q3200-RA (920-9B34F-00RX-FS0) | tasa de transmisión: | 800g |
|---|---|---|---|
| Puertos: | 36 | Función: | Lacp, apilable, soporte de VLAN |
| Tecnología: | Infiniband | Velocidad máxima: | Xdr |
| Paquete de transporte: | Embalaje | Especificación: | 43.6*433.2*590.6 mm |
| Marca: | Mellanox | ||
| Resaltar: | NVIDIA InfiniBand Switch 800Gb/s,Switch InfiniBand de 72 puertos,57 |
||
Descripción de producto
NVIDIA Q3200-RA 800Gb/s Conmutador de banda ancha
Chasis de doble conmutador con 72 puertos y 57,6 Tb/s para AI Leaf & HPC Fabrics
72 puertos XDRmás de 36 jaulas OSFP (2 * 36 por sistema)
57.6 Tb/scapacidad de conmutación total (2 * 28,8 Tb/s)
2Uchasis optimizado para el espacio
4 * FPSredundante, intercambiable en caliente
ASIC dobledos interruptores independientes Quantum-3 en un chasis
Resumen del producto
El NVIDIA Q3200-RA es una plataforma de conmutación InfiniBand de sistema dual de 2U impulsada por dos ASICs independientes NVIDIA Quantum-3.Ofrece 72 puertos XDR a 800Gb/s a través de 36 jaulas OSFP con cada ASIC conduciendo 36 puertos (28Esta arquitectura única hace que el Q3200-RA sea el interruptor de hoja ideal para topologías de árbol de grasa de dos niveles, ofreciendo una excelente densidad, eficiencia energética y ahorros de costos para entrenamiento de IA, HPC,y tejidos para centros de datos empresariales.
Características clave
Chasis de doble sistema
Dos interruptores independientes de 36 puertos Quantum-3 en una sola caja de 2U
Puertos XDR de 800 Gb/s
72 puertos a través de 36 jaulas OSFP, que admiten 400Gb/s (NDR) y 800Gb/s (XDR)
57.6 Tb/s Agregado
Cada interruptor proporciona un rendimiento de 28.8 Tb/s sin bloqueo
Redundante y intercambiable en caliente

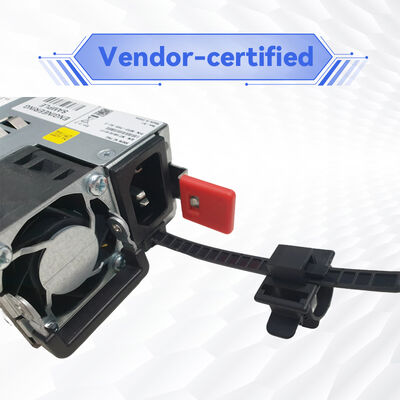

4 fuentes de alimentación (flujo de aire C2P) y 5 ventiladores con redundancia N+1
Tecnología
El ASIC Quantum-3 (x2):Cada Q3200-RA alberga dos ASIC de conmutación NVIDIA Quantum-3, cada uno de los cuales maneja 36 puertos a 800Gb/s.El diseño dual-ASIC permite que el chasis funcione como dos interruptores independientes o se administre como una sola entidad lógica con UFMCada ASIC admite SHARPv3 para aceleración de cómputo en red, además de enrutamiento adaptativo avanzado y control de congestión.
Despliegues típicos
- Hoja en dos niveles de Fat-Tree:Se combina con espinas Q3400-RA para fabricar tejidos rentables y de alto radix
- Agrupaciones de IA con espacio limitado:El factor de forma 2U ofrece 72 puertos con una huella mínima de rack
- En entornos de velocidades mixtas:Interconectar de forma transparente los puntos finales NDR y XDR con la negociación automática
- Centros de datos empresariales:Ideal para cargas de trabajo de fabricación, finanzas e investigación que requieren una latencia determinística baja
Especificaciones
| Categoría | Detalle |
|---|---|
| Densidad de puertos | 72 puertos XDR (800Gb/s) en 36 jaulas OSFP (2 * 36 por switch) |
| Capacidad de conmutación | 57.6 Tb/s agregados (28,8 Tb/s por interruptor independiente) |
| Factor de forma | 2U montaje en bastidor (3,64" H * 17,24" W * 26,77" D) / profundidad de 680 mm |
| Peso (totalmente poblado) | 23 kg (con 4 unidades de servicio) |
| UPS | 4 * 2000W CA, flujo de aire C2P, 200-240V ~ 50/60Hz |
| Temperatura de funcionamiento | 0°C a 35°C (flujo de aire inverso) |
| Dirección | El sistema de control de la velocidad (NVOS, NVUE), UFM, consola serie (RJ45), USB 2.0, dos puertos MGT de 1GbE |
Compatibilidad
| Componente / Ecosistema | Compatibilidad | Las notas |
|---|---|---|

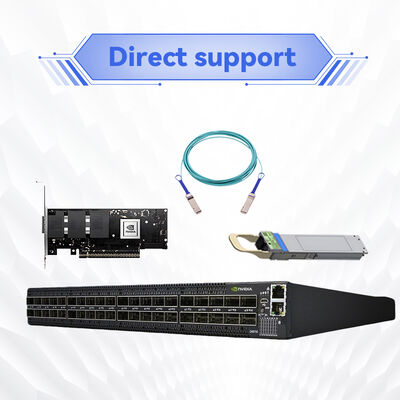

| Las NIC | ConectX-8 (XDR), ConectX-7 (NDR), ConectX-6 (HDR) | Con una negociación rápida |
| Óptica y cables | Los componentes de las máquinas de la categoría M1 y M2 se utilizarán para la fabricación de las máquinas de las categorías M1 y M2. | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dirección | Las aplicaciones de las categorías 1 y 2 se aplican a las aplicaciones de las categorías 2 y 3. | Soporte de consolas en serie |
Guía de selección
| Unidad de valor | Descripción | Flujo de aire |
|---|---|---|
| Las condiciones de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. | Q3200-RA, 2U, 72 puertos XDR (2 * 36), 4 PSU, gestionados | C2P (conector de energía) |
| 930-9SKIT-00LO-00C. Los demás | Kit de rieles sin herramientas para 2U Q3200 | ¿Qué quieres decir? |
| Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B. | El valor de las emisiones de CO2 emitidas por la central eléctrica de la Unión se calculará en función de las emisiones de CO2 emitidas por la central eléctrica de la Unión. | C2P |
Ventajas
- Densidad 2U, 72 puertos:La mitad del espacio en el bastidor de las soluciones equivalentes de 4U ¢ menor TCO
- Flexible con dos ASIC:Funcionan como dos interruptores independientes o como tejido unificado con UFM
- Protección de las inversiones:El apoyo a velocidades mixtas NDR/XDR protege la infraestructura existente
- Aceleración SHARPv3:Reduce el tiempo de formación de la IA al liberar las operaciones colectivas
Servicio y soporte
Hong Kong Starsurge Group Co., Limited proporciona soporte completo para el ciclo de vida de los switches NVIDIA Q3200-RA incluyendo consultoría previa a las ventas, logística global, soporte técnico, capacitación,y servicios de garantía.
Preguntas frecuentes
¿Cuál es la diferencia entre Q3200-RA y Q3400-RA?
El Q3200-RA es un chasis de 2U con dos interruptores independientes (72 puertos en total) ideal para hojas o telas más pequeñas.
¿Puedo usar la óptica NDR con el Q3200-RA?
Sí, los puertos admiten ópticas y cables NDR (400Gb/s) y XDR (800Gb/s).
