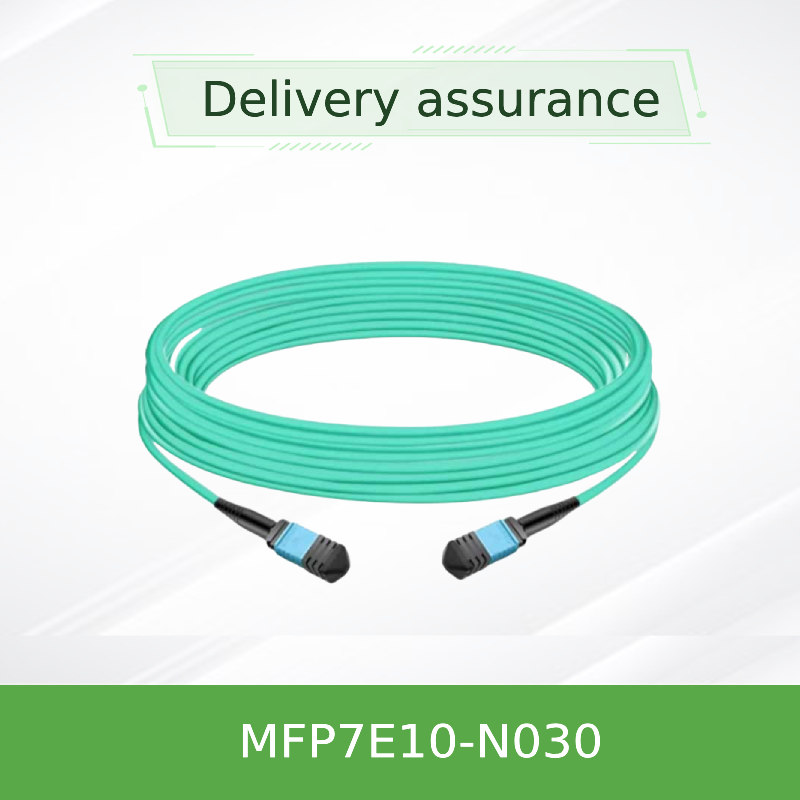

Cable de fibra óptica NVIDIA MFP7E10-N030 de 30 metros multimodo MPO-12/APC
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E10-N030 (980-9I557-00N030) |
| Documento: | MFP7E10-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo: | MFP7E10-N030 | Longitud: | 30 M |
|---|---|---|---|
| tipo de fibra: | Multimodo OM4 | Conectores: | MPO-12/APC (hembra) |
| Pérdida de inserción: | ≤ 0.362 dB | Pérdida de devolución: | ≥ 35 dB |
| Resaltar: | Cable de fibra óptica multimodo MPO-12 de NVIDIA,Cable de fibra APC MPO-12 de 30 metros,Cable de fibra multimodo de 30 metros de NVIDIA |
||
Descripción de producto
Cable de fibra óptica multimodo MPO-12/APC de 30 metros NVIDIA MFP7E10-N030
NVIDIA MFP7E10-N030 — Cable de fibra multimodo MPO-12/APC a MPO-12/APC de 30 metros, cruce Tipo-B, OM4 (50/125 μm). Diseñado para enlaces InfiniBand y Ethernet de 400G/800G entre transceptores OSFP de doble puerto, OSFP de puerto único y QSFP112. Baja pérdida de inserción, cubierta LSZH/OFNR, admite hasta 50 m de alcance con paneles de conexión.
Descripción general del producto
El cable óptico pasivo de la serie NVIDIA MFP7E10-Nxxx está diseñado para interconexiones de centros de datos de alta densidad. El MFP7E10-N030 (30m) utiliza 8 fibras activas dentro de un conector MPO‑12/APC de 12 fibras, con 4 fibras sirviendo como elementos de resistencia. El pulido en ángulo de 8 grados (APC) minimiza los reflejos de retroceso, asegurando la integridad de la señal para protocolos de alta velocidad.
Este cable es un ensamblaje de cruce Tipo-B, alineando el canal de transmisión 1 en un extremo con el canal de recepción 12 en el extremo opuesto, lo cual es fundamental para el emparejamiento directo de transceptores sin gestión de polaridad adicional. Admite entornos InfiniBand (NDR) y Ethernet (400GbE/800GbE).
Características principales
Óptico y físico
- Fibra multimodo 50/125 μm OM4 (longitud >30 m)
- Conectores hembra MPO‑12/APC, carcasa verde
- 8 fibras activas / 4 inactivas (elementos de resistencia)
- Polaridad de cruce Tipo-B
- Cubierta Aqua LSZH / OFNR, diámetro de 3.0 ±0.2 mm
Rendimiento y cumplimiento
- Pérdida de inserción ≤ 0.35 + 0.0004 * L (dB) ; para 30m: ≤ 0.362 dB
- Pérdida de retorno ≥ 35 dB
- Radio de curvatura mínimo: 30 mm (en cualquier lugar del cable)
- Temperatura de funcionamiento: 0 °C a 70 °C
- Telcordia GR‑1435, IEC 61754‑7, ANSI/TIA‑604‑5
Tecnología
La cara del extremo APC (Contacto Físico Angulado) con un pulido de 8 grados es fundamental para enlaces ópticos de alta velocidad: desvía los reflejos de retroceso internos lejos del láser del transceptor, reduciendo la distorsión de la señal y los errores de bit. El cable es pasivo y no contiene electrónica activa, lo que garantiza baja latencia y alta fiabilidad. Los pines de alineación MPO‑12 (en el transceptor) se acoplan con los orificios de alineación en el conector del cable para un acoplamiento óptico preciso.
NVIDIA especifica la serie MFP7E10‑Nxxx para enlaces que incluyen hasta dos paneles de conexión óptica (4 uniones de conector en total) manteniendo el alcance máximo de 50 metros.
Despliegues típicos
- Switch a Switch: Enlace de switches OSFP 800G de doble puerto en arquitecturas spine-leaf.
- Switch a Adaptador: Conexión de switches OSFP a DPUs ConnectX‑7 o BlueField‑3 utilizando transceptores OSFP o QSFP112.
- Salida 400G/800G: Se utiliza con transceptores OSFP de doble puerto (por ejemplo, MMA4Z00‑NS) para admitir dos enlaces 400G de 4 canales.
- Clústeres de IA y HPC que requieren conectividad GPU a GPU de baja latencia y alto ancho de banda.
Compatibilidad
El MFP7E10‑N030 es compatible con transceptores NVIDIA, incluyendo:
- OSFP de doble puerto: MMA4Z00‑NS (800G DR8) para switches InfiniBand/Ethernet
- OSFP de puerto único: MMA4Z00‑NS400 (400G) para adaptadores ConnectX‑7
- QSFP112: MMA1Z00‑NS400 (400G) para DPUs BlueField‑3
- También admite protocolos 400GbE/NDR InfiniBand y NVLink.
Importante: Los conectores MPO‑12/APC no son compatibles con los conectores MPO‑12/UPC (carcasa azul). No mezclar con transceptores de 100G/200G que utilizan pulido UPC.
Especificaciones
| Parámetro | Valor |
|---|---|
| Modelo | MFP7E10‑N030 |
| Longitud | 30 m (tolerancia: +2% * L / -0) |
| Tipo de fibra | Multimodo OM4 (50/125 μm) para longitud >30 m ; OM3 para ≤30 m |
| Tipo de conector | MPO‑12/APC hembra a MPO‑12/APC hembra, carcasa verde |
| Fibras activas | 8 (4 Tx, 4 Rx) |
| Polaridad | Cruce Tipo-B |
| Pérdida de inserción (máx.) | ≤ 0.35 + 0.0004 * L (dB) → 0.362 dB @ 30m |
| Pérdida de retorno (mín.) | ≥ 35 dB |
| Diámetro del cable | 3.0 ± 0.2 mm |
| Radio de curvatura mínimo | 30 mm (en cualquier lugar del cable) |
| Cubierta | Aqua, LSZH / OFNR |
| Temperatura de funcionamiento | 0 °C a 70 °C |
| Temperatura de almacenamiento | ‑40 °C a 85 °C |
| Humedad (sin condensación) | 10% – 85% HR |
| Estándares | GR‑1435, IEC 61754‑7, ANSI/TIA‑604‑5 |
Guía de selección
| Número de pieza de pedido | Descripción | Longitud |
|---|---|---|
| MFP7E10‑N003 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 3 m |
| MFP7E10‑N005 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 5 m |
| MFP7E10‑N007 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 7 m |
| MFP7E10‑N010 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 10 m |
| MFP7E10‑N015 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 15 m |
| MFP7E10‑N020 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 20 m |
| MFP7E10‑N025 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 25 m |
| MFP7E10‑N030 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 30 m |
| MFP7E10‑N035 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 35 m |
| MFP7E10‑N040 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 40 m |
| MFP7E10‑N050 | Cable de fibra pasiva NVIDIA, MMF, MPO12 APC a MPO12 APC | 50 m |
Ventajas
- Baja pérdida y alta pérdida de retorno: Asegura señales ópticas limpias para modulación PAM4 de 400G/800G.
- Pulido APC: Minimiza los reflejos, fundamental para NDR InfiniBand y Ethernet de 800G.
- Cruce Tipo-B: Simplifica el acoplamiento directo de transceptores; no se necesitan adaptadores de inversión de polaridad.
- Cubierta LSZH/OFNR: Bajo humo y retardante de llama, adecuado para espacios de plenum y riser.
- Calificado por NVIDIA: Probado y recomendado para las familias de switches ConnectX‑7, BlueField‑3 y Spectrum.
Servicio y Soporte
Hong Kong Starsurge Group proporciona entrega global, soporte multilingüe y experiencia técnica para soluciones de red NVIDIA. Nuestro equipo ayuda con la planificación de la implementación, la validación de compatibilidad y el soporte postventa. Póngase en contacto con nuestro equipo de ventas para consultas sobre precios por volumen y longitudes personalizadas.
Preguntas frecuentes
¿Es este cable compatible con transceptores QSFP112?
Sí, cuando se utiliza con el transceptor QSFP112 400G de NVIDIA apropiado (por ejemplo, MMA1Z00‑NS400) en el lado del adaptador.
¿Puedo usar esto con conectores MPO‑12/UPC?
No. MPO‑12/APC (carcasa verde) no es mecánicamente ni ópticamente compatible con MPO‑12/UPC (carcasa azul). Usarlos juntos puede dañar las caras de los conectores.
¿Cuál es el alcance máximo para un cable de 30 m?
El cable en sí tiene 30 m, pero el enlace general puede admitir hasta 50 m cuando se incluyen dos paneles de conexión (4 uniones de conector) con una presupuestación de pérdidas adecuada.
¿El cable es sensible a ESD?
No, el cable no tiene partes conductoras. Sin embargo, se aplican precauciones estándar de ESD al manipular transceptores.
Precauciones de manipulación
- Mantenga las tapas antipolvo en los conectores hasta la instalación para evitar la contaminación.
- Limpie los conectores del cable y del transceptor utilizando un limpiador de conectores ópticos antes de acoplarlos.
- Evite doblar el cable por debajo del radio de curvatura de 30 mm.
- No exponga a líquidos ni opere fuera del rango de temperatura especificado.
- Almacene entre ‑40 °C y 85 °C cuando no esté en uso.
Introducción a la empresa
Hong Kong Starsurge Group Co., Limited es un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas impulsado por la tecnología. Fundada en 2008, servimos a clientes en todo el mundo con productos que incluyen switches de red, NIC, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.
Respaldado por un equipo de ventas y técnico experimentado, Starsurge apoya a industrias como la gubernamental, la sanitaria, la manufacturera, la educativa, la financiera y la empresarial. Ofrecemos soluciones IoT, sistemas de gestión de red, desarrollo de software personalizado, soporte multilingüe y entrega global. Con un enfoque centrado en el cliente, nos centramos en la calidad fiable, el servicio receptivo y las soluciones personalizadas que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y fiable.
Datos clave de un vistazo
Conector y polaridad: MPO‑12/APC hembra, cruce Tipo-B, carcasa verde
Fibra y longitud: Multimodo OM4, 30 m (98 pies), 8 fibras activas
Rendimiento óptico: IL ≤ 0.362 dB, RL ≥ 35 dB
Cumplimiento: GR‑1435, IEC 61754‑7, OFNR/LSZH
Matriz de compatibilidad
| Transceptor / Dispositivo | Tipo de puerto | Compatible |
|---|---|---|
| NVIDIA MMA4Z00‑NS (800G DR8) | OSFP de doble puerto | Sí |
| NVIDIA MMA4Z00‑NS400 (400G) | OSFP (puerto único) | Sí |
| NVIDIA MMA1Z00‑NS400 (400G) | QSFP112 | Sí |
| ConnectX‑7 / BlueField‑3 | OSFP / QSFP112 | Sí |
| Transceptores MPO‑12/UPC (100G/200G) | MPO‑12/UPC | No (pulido diferente) |
Lista de verificación del comprador
- Confirmar tipo de puerto del transceptor: OSFP, OSFP de doble puerto o QSFP112
- Verificar pulido del conector: MPO‑12/APC (carcasa verde) vs. UPC (carcasa azul)
- Comprobar la longitud de cable requerida: MFP7E10‑N030 es de 30 metros
- Asegurar el tipo de fibra: multimodo OM4 para longitudes >30m, OM3 para longitudes más cortas
- Planificar la gestión de cables: radio de curvatura mínimo de 30 mm
- Considerar la pérdida de inserción del panel de conexión si se utiliza en enlaces largos
