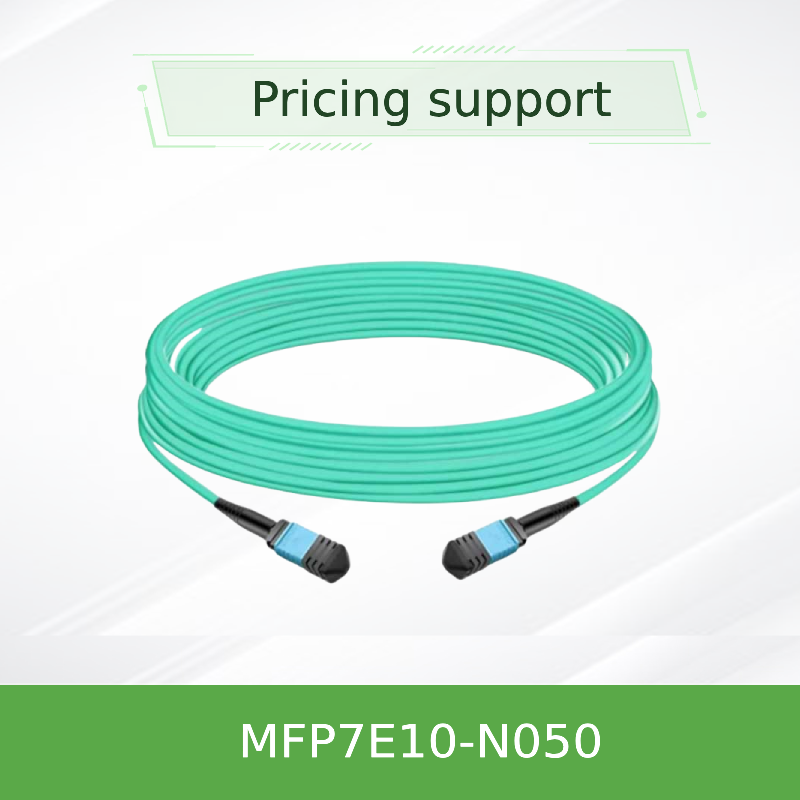

Cable óptico MPO-12/APC NVIDIA MFP7E10-N050 de 50 m para transceptores ConnectX-7 / BlueField-3 y OSFP/QSFP112
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E10-N050 (980-9i57y-00n050) |
| Documento: | MFP7E10-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo: | MFP7E10-N050 | Longitud: | 50 m |
|---|---|---|---|
| tipo de fibra: | Multimodo OM4 | Conectores: | MPO-12/APC (hembra) |
| Pérdida de inserción: | ≤ 0.37 dB | Pérdida de devolución: | ≥ 35 dB |
| Resaltar: | Cable óptico NVIDIA MPO-12 de 50 m,Cable óptico NVIDIA ConnectX-7,Cable transceptor OSFP QSFP112 |
||
Descripción de producto
NVIDIA MFP7E10-N050 MPO-12/APC Cable óptico
50 metros de MPO-12/APC a MPO-12/APC cable de fibra multimodo, tipo-B crossover, OM4 (50/125 μm). diseñado para 400G / 800G InfiniBand y Ethernet enlaces entre dos puertos OSFP, un solo puerto OSFP,y transceptores QSFP112.
Resumen del producto
El cable óptico pasivo de la serie NVIDIA MFP7E10-Nxxx está diseñado para interconexiones de centros de datos de alta densidad.con 4 fibras que sirven como elementos de resistenciaEl pulido con ángulo de 8 grados (APC) minimiza los reflejos, garantizando la integridad de la señal para los protocolos de alta velocidad.
Este cable es un conjunto cruzado tipo B,Alineación del canal de transmisión 1 en un extremo para recibir el canal 12 en el extremo opuesto. Crítico para el emparejamiento directo de transceptores sin administración adicional de polaridad. Soporta entornos de banda ancha InfiniBand (NDR) y Ethernet (400GbE/800GbE).
Características clave
Óptico y físico
- Fibra multimodo OM4 de 50/125 μm (longitud > 30 m)
- Conectores femeninos MPO‐12/APC, con cáscara verde
- 8 fibras activas / 4 inactivas (miembros de fuerza)
- Polaridad cruzada de tipo B
- Vestido de agua LSZH / OFNR, de 3,0 ± 0,2 mm de diámetro
Desempeño y cumplimiento
- Pérdida de inserción ≤ 0,35 + 0,0004 × L (dB); para 50 m: ≤ 0,370 dB
- Pérdida de retorno ≥ 35 dB
- Radius de flexión mínimo: 30 mm (en cualquier punto del cable)
- Temperatura de funcionamiento: de 0 °C a 70 °C
- El número de unidades de producción de las que se trate será el siguiente:
Tecnología
La cara de extremo APC (Angled Physical Contact) con un pulido de 8 grados es fundamental para los enlaces ópticos de alta velocidad: desvía los reflejos internos hacia atrás del láser del transceptor,reducción de la distorsión de la señal y de los errores de bitsEl cable es pasivo y no contiene electrónica activa, garantizando una baja latencia y una alta fiabilidad.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
Despliegues típicos
- Interruptor a interruptor:Conexión de switches OSFP 800G de dos puertos en tejidos de hoja de columna durante distancias más largas.
- Se aplicará el método siguiente:Conexión de los interruptores OSFP a las DPU ConnectX‐7 o BlueField‐3 utilizando transceptores OSFP o QSFP112.
- 400G / 800G de ruptura:Se utiliza con transceptores OSFP de dos puertos para admitir dos enlaces 400G de 4 canales.
- Clusters de IA y HPC que requieren una conectividad GPU-GPU de baja latencia y de alto ancho de banda a través de racks.
Compatibilidad
El MFP7E10‐N050 es compatible con los transceptores NVIDIA, incluidos:
- OSFP con dos puertos:MMA4Z00-NS (800G DR8) para switches de banda ancha Infini/Ethernet
- OSFP de puerto único:MMA4Z00-NS400 (400G) para adaptadores ConnectX‐7
- Se aplicará la siguiente regla:MMA1Z00-NS400 (400G) para las DPU BlueField-3
- También es compatible con los protocolos 400GbE/NDR InfiniBand y NVLink.
Importante: los conectores MPO‐12/APC no son compatibles con los conectores MPO‐12/UPC (conchas azules). No mezclar con los transceptores 100G/200G que utilizan pulido UPC.
Especificaciones
| Parámetro | Valor |
|---|---|
| Modelo | MFP7E10-N050 |
| Duración | 50 m (tolerancia: +2% × L / -0) |
| Tipo de fibra | Multimodo OM4 (50/125 μm) para longitud > 30 m |
| Tipo de conector | MPO‐12/APC hembra a MPO‐12/APC hembra, concha verde |
| Fibras activas | 8 (4 Tx, 4 Rx) |
| Polaridad | Cruzado de tipo B |
| Pérdida de inserción (máximo) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m |
| Pérdida de rendimiento (min) | ≥ 35 dB |
| Diámetro del cable | 3.0 ± 0,2 mm |
| Radius de curvatura mínimo | 30 mm (en cualquier punto del cable) |
| El chaqueta | Aqua, LSZH / OFNR |
| Temperatura de funcionamiento | 0 °C a 70 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad (no condensante) | 10 a 85% de H.R. |
| Las normas | El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción |
Guía de selección
| Número de pedido de la pieza | Descripción | Duración |
|---|---|---|
| MFP7E10-N003 | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 3 metros |
| MFP7E10-N005 | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 5 metros |
| Se aplicará el método de evaluación de la calidad de los productos. | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 7 metros |
| MFP7E10-N010 | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 10 metros |
| Se aplicarán los siguientes requisitos: | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 15 metros |
| Se aplicarán los siguientes requisitos: | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 20 metros |
| MFP7E10-N025 | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 25 m |
| No incluye productos de la categoría MFP3 | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 30 metros |
| No incluye productos para la fabricación de productos de limpieza. | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 35 m |
| Se aplicarán los siguientes requisitos: | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 40 metros |
| MFP7E10-N050 | NVIDIA cable de fibra pasiva, MMF, MPO12 APC a MPO12 APC | 50 metros |
Ventajas
- Baja pérdida y alta pérdida de rendimiento:Asegura señales ópticas limpias para la modulación PAM4 de 400G/800G.
- Polvo para APC:Minimiza los reflejos, críticos para NDR InfiniBand y Ethernet 800G.
- El tipo de cruce B:Simplifica el apareamiento directo del transceptor; no hay necesidad de adaptadores de inversión de polaridad.
- Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A, B y C.Bajo contenido de humo y retardante de llama, adecuado para espacios plenos y elevadores.
- NVIDIA calificado:Probado y recomendado para las familias de switches ConnectX‐7, BlueField‐3 y Spectrum.
- Alcance máximo:La longitud de 50m es el máximo soportado con dos paneles de parche (4 uniones de conectores) según la especificación de NVIDIA.
Preguntas frecuentes
¿Este cable es compatible con los transceptores QSFP112?
Sí, cuando se utilice con el transceptor NVIDIA QSFP112 400G apropiado (por ejemplo, MMA1Z00-NS400) en el lado del adaptador.
¿Puedo usar esto con los conectores MPO‐12/UPC?
No. MPO‐12/APC (capa verde) no es mecánica u ópticamente compatible con MPO‐12/UPC (capa azul).
¿Son 50 metros el alcance máximo para este cable?
Sí, según las especificaciones de NVIDIA, el MFP7E10-N050 es la variante más larga de esta serie, que admite hasta 50 m de longitud total de enlace cuando se incluyen hasta dos paneles ópticos de parche (4 uniones de conectores).
¿El cable es sensible al ESD?
No, el cable no tiene partes conductoras. Sin embargo, se aplican precauciones ESD estándar al manipular transceptores.
Precauciones para el manejo
- Mantenga las tapas de polvo en los conectores hasta su instalación para evitar la contaminación.
- Limpie los conectores del cable y del transceptor con un limpiador de conectores ópticos antes del apareamiento.
- Evite doblar el cable por debajo del radio de curvatura de 30 mm.
- No exponer a líquidos ni operar fuera del rango de temperatura nominal.
- Conservar entre -40 °C y 85 °C cuando no esté en uso.
Introducción de la empresa
Hong Kong Starsurge Group Co., Ltd. y sus subsidiariasEs un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas.puntos de acceso inalámbrico, controladores, cables y equipos de red relacionados.
Con el respaldo de un experimentado equipo técnico y de ventas, Starsurge apoya industrias como el gobierno, la salud, la manufactura, la educación, las finanzas y las empresas.Sistemas de gestión de red, desarrollo de software personalizado, soporte multilingüe y entrega global.
Los hechos clave en un vistazo
Conector y polaridad:Hembra MPO‐12/APC, cruzado de tipo B, caparazón verde
Fibra y longitud:Multimodo OM4, 50 m (164 pies), 8 fibras activas
Rendimiento óptico:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Conformidad:GR‐1435, IEC 61754‐7, OFNR/LSZH y otras especificaciones técnicas
Matriz de compatibilidad
| Transmisor / dispositivo | Tipo de puerto | Compatible |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP de doble puerto | - ¿ Qué? |
| NVIDIA MMA4Z00-NS400 (400G) | Los requisitos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad de los dispositivos de seguridad. | - ¿ Qué? |
| NVIDIA MMA1Z00-NS400 (400G) | Se aplicarán las siguientes medidas: | - ¿ Qué? |
| ConectarX‐7 / BlueField‐3 | Se aplican las siguientes condiciones: | - ¿ Qué? |
| Transceptores MPO‐12/UPC (100G/200G) | Se aplicará el procedimiento siguiente: | No (pantalla diferente) |
Lista de verificación del comprador
- Confirmar el tipo de puerto del transceptor: OSFP, OSFP con dos puertos o QSFP112
- Verificar el acabado del conector: MPO‐12/APC (concha verde) frente a UPC (concha azul)
- Compruebe que la longitud requerida del cable MFP7E10‐N050 es de 50 metros
- Asegurar el tipo de fibra: multimodo OM4 para longitudes > 30 m
- Plan de gestión del cable: radio mínimo de curva de 30 mm
- Considere la pérdida de inserción del panel de parches: hasta 4 uniones de conectores permitidas
