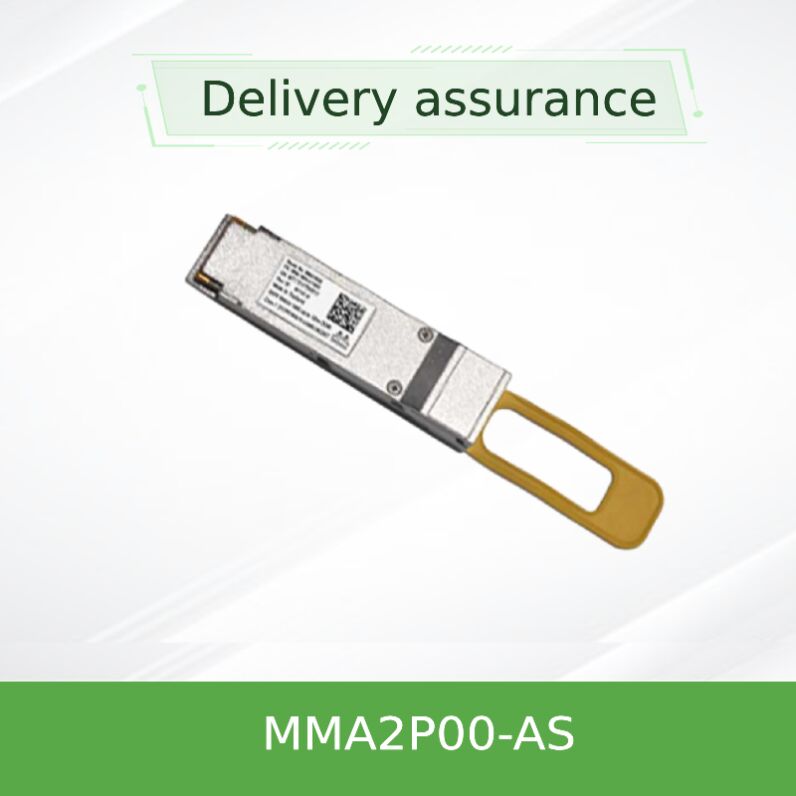

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 Transceptor óptico
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MMA2P00-AS |
| Documento: | MMA2P00-AS.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | Nuevo y Original | Disponibilidad: | Existencias |
|---|---|---|---|
| Tecnología: | Ethernet | Velocidad máxima: | 25GBE |
| Tipo de conector: | SFP28 | Alcance del transceptor: | hasta 100 m |
| Resaltar: | Transceptor Mellanox 25GbE SR SFP28,Transceptor óptico de 850nm MMF,Transceptor Mellanox MMA2P00-ASHT con garantía |
||
Descripción de producto
Transceptor Óptico Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28
SFP28 multimodo de alto rendimiento de 850 nm para Ethernet 25GbE y 10GbE, con retardo seleccionable, opciones de temperatura extendida (hasta 85 °C) y cumplimiento de IEEE.
Descripción general del producto
Los MMA2P00-AS y MMA2P00-ASHT son transceptores ópticos SFP28 conectables de Mellanox® diseñados para conectividad 25GbE de alta velocidad. Aprovechan la tecnología avanzada de circuitos integrados para ofrecer una integridad de señal excepcional con un bajo consumo de energía. Operando a una longitud de onda nominal de 850 nm a través de fibra multimodo dual, estos módulos cumplen totalmente con las especificaciones SFF-8402 e IEEE 802.3bm. La interfaz óptica utiliza conectores dúplex LC estándar, que admiten velocidades de datos de hasta 25.78125 GBd. Con retardo seleccionable tanto en el transmisor como en el receptor, ofrecen flexibilidad para operaciones 25G con retardo o 10G sin retardo. Las rigurosas pruebas de producción garantizan un rendimiento fiable "listo para usar".
Características principales
- Retardo seleccionable para las rutas del transmisor y del receptor (activado/desactivado mediante registro)
- Amplitud de salida Rx y pre-énfasis programables para optimización de la señal
- Ecualizador de entrada Tx y función de silenciamiento de entrada programables
- Cumple con SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR y 10GBASE-SR
- Fuente de alimentación de 3.3V con nivel de potencia SFP28 1 (máx. 1.5W) – disipación real tan baja como 0.45W
- Tasa de error de bits (BER) mejor que 1E-15
- Temperatura de funcionamiento extendida de la carcasa: 0 °C a 85 °C (MMA2P00-ASHT) con lectura DDM interna hasta 90 °C
- Seguridad láser de clase 1 (conforme a IEC/EN 60825-1)
- Factor de forma SFP28 conectable en caliente
- Conforme a RoHS (sin plomo)
Tecnología e Integración
La tecnología de circuitos integrados de Mellanox permite un bajo consumo de energía y un alto rendimiento dentro del paquete SFP28. El módulo incluye una matriz VCSEL (850 nm) y un receptor PIN emparejado con una función de retardo basada en DSP. El retardo se puede habilitar selectivamente para operaciones 25G o omitir para compatibilidad retroactiva 10G. El diagnóstico digital (DDM) según SFF-8472 proporciona monitorización en tiempo real de la temperatura, el voltaje, la polarización del láser y la potencia óptica. El ecualizador Tx programable compensa las pérdidas de la placa host, mientras que el énfasis Rx se ajusta a las condiciones variables del enlace, asegurando aperturas de ojo robustas incluso en fibras multimodo largas.
Despliegues típicos
- Interconexiones de centros de datos: Enlaces 25GbE entre servidores, switches y almacenamiento dentro de racks o entre racks adyacentes (hasta 100 m en OM4).
- Integración heredada 10GbE: Caída automática de velocidad (deshabilitando el retardo) para conexiones 10GBASE-SR, protegiendo las inversiones existentes.
- Núcleo/Agregación empresarial: Puertos SFP28 de alta densidad en switches de "top-of-rack" que se conectan a NICs con capacidad 25G.
- Computación de alto rendimiento (HPC): Baja latencia y baja BER para interconexiones de clúster.
Compatibilidad e Interoperabilidad
| Sistema / Estándar | Cumplimiento / Notas |
|---|---|
| IEEE 802.3 25GBASE-SR | Cumplimiento total (con retardo habilitado) |
| IEEE 802.3 10GBASE-SR | Cumplimiento total (retardo deshabilitado) |
| SFF-8402 / SFF-8472 | Interfaz mecánica y de gestión |
| Switches y adaptadores Mellanox | Probado con switches Spectrum, NICs ConnectX-4/5/6 |
| Plataformas Broadcom / Cisco / Arista 25G | Diseño certificado por el proveedor; se espera interoperabilidad, pero confirmar por plataforma |
Especificaciones técnicas
| Parámetro | Valor / Rango |
|---|---|
| Voltaje de suministro | 3.135 V – 3.465 V (3.3V nominal) |
| Disipación de potencia (sin retardo) | 0.45 W típico, 0.5 W máx. |
| Disipación de potencia (con retardo) | 0.7 W típico, 0.8 W máx. |
| Velocidad de datos (óptica) | hasta 25.78125 GBd (NRZ) |
| Longitud de onda | 840 – 860 nm (850 nm nominal) |
| Alcance máximo (25GbE) | 70 m en OM3, 100 m en OM4 |
| Alcance máximo (10GbE) | 100 m en OM3 (300 m típico a 10G) |
| Umbral de daño (promedio) | 3.4 dBm (máx.) – No especificado públicamente |
| Temperatura de funcionamiento de la carcasa (MMA2P00-AS) | 0 °C a 70 °C (DDM interno hasta 75 °C) |
| Temperatura de funcionamiento de la carcasa (MMA2P00-ASHT) | 0 °C a 85 °C (DDM interno hasta 90 °C) |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad relativa (en funcionamiento) | 5 % – 85 % (sin condensación) |
| BER | < 1E-15 |
| Conector / Tipo de fibra | Doble LC / Multimodo (OM3/OM4) |
Guía de selección: MMA2P00-AS vs MMA2P00-ASHT
| Número de pieza | Temperatura de funcionamiento | Lectura DDM | Ideal para |
|---|---|---|---|
| MMA2P00-AS | 0 °C a 70 °C | Hasta 75 °C internos | Entornos estándar de centros de datos / empresariales |
| MMA2P00-ASHT | 0 °C a 85 °C | Hasta 90 °C internos | Zonas exteriores, industriales o de alta temperatura |
Ambos admiten características ópticas y eléctricas idénticas; elija la variante HT para requisitos de temperatura de carcasa extendida.
Ventajas y valor comercial
- Eficiencia energética: Tan solo 0.45W reduce la carga térmica en despliegues de alta densidad.
- Preparado para el futuro y compatible con versiones anteriores: Una única SKU cubre la infraestructura 25G y 10G.
- Rango de temperatura extendido (HT): Permite el despliegue en entornos no controlados sin refrigeración adicional.
- Calidad Mellanox: Las rigurosas pruebas de producción garantizan las tasas de fallo de campo más bajas.
- Certificado por el proveedor: Diseñado y probado por Mellanox, garantizando la interoperabilidad con sistemas Mellanox y reduciendo el riesgo de compatibilidad.
Información de servicio y garantía
Los transceptores ópticos Mellanox LinkX incluyen una garantía limitada de hardware de 1 año que cubre la reparación o sustitución de piezas. El soporte técnico está disponible a través de los socios globales de Mellanox. Para opciones de reemplazo avanzado o soporte extendido, póngase en contacto con su representante de ventas.
Todos los módulos cumplen con RoHS y cumplen con los requisitos de seguridad láser de clase 1.
Lista de verificación del comprador
- Verifique que su switch/router admita puertos SFP28 (25G) o SFP+ (10G).
- Elija MMA2P00-ASHT si la temperatura ambiente puede superar los 70 °C.
- Asegúrese de que el tipo de fibra multimodo (OM3/OM4) y la distancia (≤100 m) cumplan con su presupuesto de enlace.
- Confirme la configuración de retardo según los requisitos de su host (control de registro).
- Para despliegues grandes, solicite resultados de pruebas de interoperabilidad con equipos no Mellanox.
Preguntas frecuentes
R: Sí. Con el retardo deshabilitado (mediante registro o negociación automática), funciona como un módulo 10GBASE-SR. Confirme la compatibilidad del host con SFP+ 10G.
R: La versión ASHT está calificada para una temperatura de carcasa de funcionamiento de 85 °C (frente a 70 °C) y permite lecturas DDM internas de hasta 90 °C.
R: No se recomienda. Está optimizado para OM3/OM4. El alcance en OM2 no está especificado y puede ser limitado.
R: Sí, está preprogramado de fábrica con datos de Mellanox, lo que garantiza una identificación correcta en hosts Mellanox. Las plataformas de terceros pueden requerir codificación personalizada; verifique.
Precauciones y manipulación
- Sensible a ESD – utilice una conexión a tierra adecuada al manipular.
- Evite mirar directamente a los puertos ópticos con magnificación cuando el módulo esté encendido.
- No exceda las clasificaciones máximas absolutas (voltaje de suministro, umbral de daño).
- Limpie los conectores ópticos antes de acoplarlos; inspeccione en busca de contaminación.
- Asegure una ventilación adecuada del dispositivo host, especialmente en entornos HT.
