NVIDIA MMA4Z00-NS400

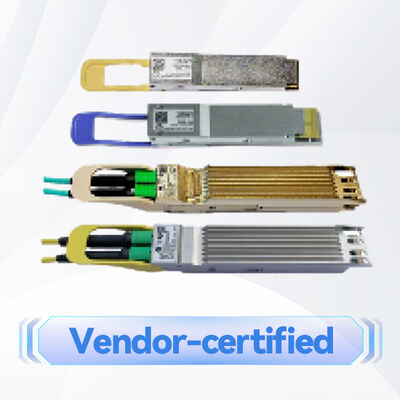

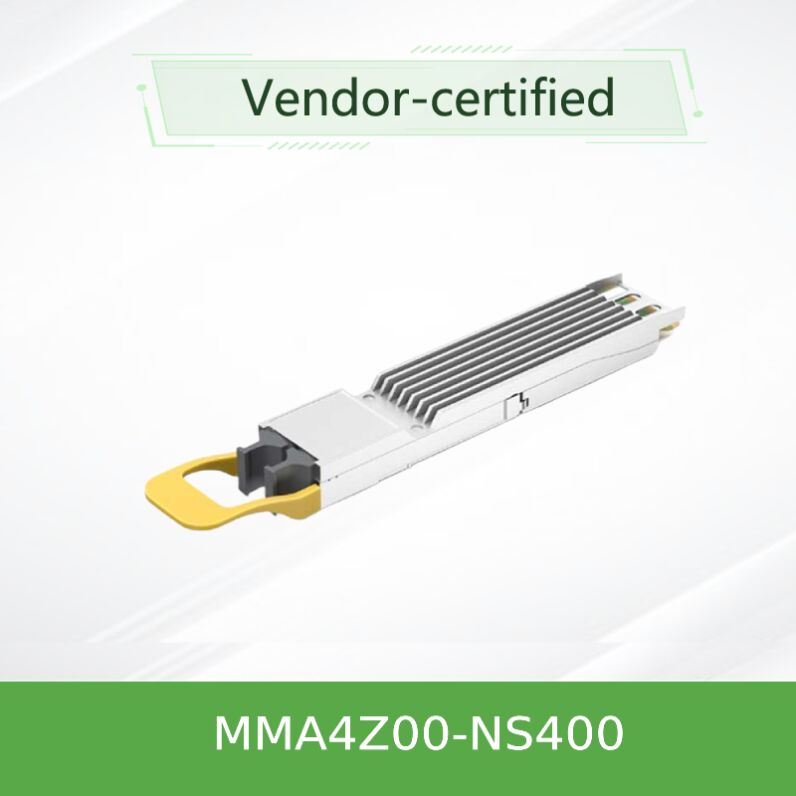

El NVIDIA MMA4Z00-NS400 es un transceptor multimodo OSFP SR4 de puerto único de 400 Gb/s diseñado para adaptadores NVIDIA ConnectX-7 y switches Quantum-2 / Spectrum-4. Soporta protocolos InfiniBand y Ethernet con detección automática de protocolo. Utilizando 4 canales de modulación PAM4 de 100G, ofrece un alcance de hasta 50 metros sobre fibra multimodo OM4 a través de un único conector MPO-12/APC. El diseño de tapa plana se integra con el disipador de calor de montaje en los receptáculos de ConnectX-7 para un rendimiento térmico óptimo.

Descripción General del Producto

El MMA4Z00-NS400 es un componente clave en los ecosistemas de extremo a extremo de 400G InfiniBand y Ethernet de NVIDIA. Está diseñado específicamente para su uso con adaptadores de canal host (HCA) OSFP ConnectX-7 y se conecta a transceptores OSFP de puerto dual en switches NVIDIA Quantum-2 o Spectrum-4. El módulo presenta 4 canales de transmisión y recepción independientes utilizando tecnología VCSEL de 850 nm. Cuando se combina con un cable de fibra divisor 1:2 (serie MFP7E20), solo se activan dos canales, reduciendo automáticamente la velocidad a 200 Gb/s (NDR200) y disminuyendo el consumo de energía a 5.5W. El transceptor cumple con CMIS 4.0 y soporta monitorización avanzada de diagnóstico digital (DDM).

Características Principales

• Soporte de Doble Protocolo:Opera sin problemas en entornos InfiniBand (NDR) y Ethernet (400GbE) con detección automática de protocolo.
• Óptica de Alta Velocidad:4 canales de modulación PAM4 de 100G con matrices VCSEL de 850 nm.
• Alcance Extendido:50 metros sobre fibra multimodo OM4, 30 metros sobre OM3.
• Escalado Inteligente de Potencia:Reduce automáticamente la potencia de 8.5W a 5.5W al operar en modo 200G (modo de 2 canales).
• Diseño OSFP de Tapa Plana:Optimizado para la gestión térmica con el disipador de calor de montaje en los receptáculos de adaptadores ConnectX-7.
• Conector de Pulido Angular:MPO-12/APC (carcasa verde) minimiza el reflejo posterior; no es compatible con conectores UPC (aqua).
• Diagnósticos Completos:Soporta monitorización de potencia Tx/Rx, corriente de polarización, voltaje y temperatura a través de DDM.
• Cumplimiento Normativo:Seguridad láser Clase 1, conforme a RoHS, conforme a OSFP MSA y CMIS 4.0.

Tecnología Óptica y Eléctrica

El MMA4Z00-NS400 aprovecha la tecnología de modulación PAM4 de 100G por carril. La interfaz eléctrica del host consta de 8 pares diferenciales (4 Tx, 4 Rx) que operan a 53.125 Gbaud. El motor óptico utiliza VCSEL de 850 nm con controlador integrado y matrices TIA. El módulo incluye ecualización de entrada Tx adaptativa, amplitud de salida Rx programable y ajuste pre/post-cursor para la optimización de la integridad de la señal. El generador y verificador PRBS incorporado permite la validación del enlace en el sistema sin equipos de prueba externos.

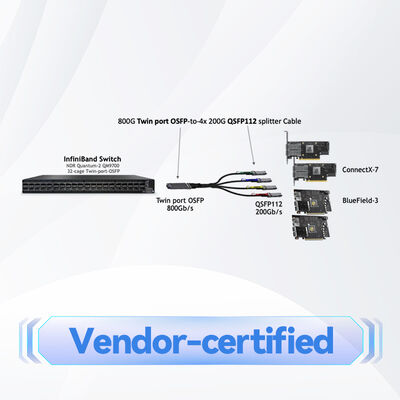

Despliegues Típicos y Casos de Uso

• Enlaces 400G de Switch a HCA:Conexión de un switch Quantum-2 o Spectrum-4 (usando transceptores de puerto dual) a un adaptador OSFP ConnectX-7 a través de cables de fibra rectos MFP7E10.
• Configuración de Fan-Out de 200G:Uso de cables divisores 1:2 MFP7E20 para conectar un transceptor de switch de puerto dual a cuatro adaptadores ConnectX-7 que operan a 200 Gb/s cada uno.
• Enlaces Ascendentes de Switch a Switch:Conexión directa a transceptores de puerto dual en switches para agregación de 400G u 800G.
• Clusters de IA de Alta Densidad:Habilitación de conectividad de baja latencia y alto ancho de banda en entornos acelerados por GPU con DPUs BlueField-3 (a través de adaptadores QSFP112).

Nota: Este módulo OSFP no es compatible con DPUs BlueField-3, que requieren factor de forma QSFP112.

Compatibilidad

• Adaptadores:Adaptadores de Canal Host OSFP NVIDIA ConnectX-7.
• Switches:Switches InfiniBand NVIDIA Quantum-2 (con OSFP de puerto dual), switches Ethernet NVIDIA Spectrum-4.
• Cables de Fibra:Serie NVIDIA MFP7E10 (recto, MPO/APC de 4 canales a MPO/APC) y serie MFP7E20 (divisor 1:2, 4 canales a MPO/APC de doble canal).
• Protocolos:InfiniBand NDR (400 Gb/s) y NDR200 (200 Gb/s); Ethernet 400GbE y 200GbE.

Especificaciones Técnicas

Nota: Las especificaciones se basan en la documentación de NVIDIA. Por favor, confirme antes de realizar el pedido.

Guía de Selección: Transceptores Relacionados

Ventajas del Producto

• Integridad NVIDIA de Extremo a Extremo:Pruebas de producción rigurosas garantizan un rendimiento y durabilidad óptimos en infraestructuras basadas en NVIDIA.
• Adaptación Automática de Velocidad y Potencia:Cambia dinámicamente entre modos 400G y 200G según el cable conectado, optimizando la eficiencia energética.
• Diseño Preparado para el Futuro:La conformidad con CMIS 4.0 y el soporte para diagnósticos avanzados permiten una integración perfecta en centros de datos de próxima generación.
• Inventario Simplificado:Un número de pieza de transceptor funciona tanto para despliegues InfiniBand como Ethernet.

Servicio y Soporte

Hong Kong Starsurge Group proporciona soporte integral para su infraestructura de red:

• Consultoría técnica de preventa para asegurar la selección correcta de transceptores y cables.
• Envío global con embalaje seguro y opciones de entrega rápida.
• Soporte postventa para instalación y resolución de problemas.
• Garantía y servicios de devolución sujetos a términos y condiciones.

Preguntas Frecuentes

P: ¿Se puede usar el MMA4Z00-NS400 en un DPU BlueField-3?
R: No. Los adaptadores BlueField-3 solo aceptan módulos de factor de forma QSFP112. Este módulo OSFP está diseñado para adaptadores y switches OSFP ConnectX-7.

P: ¿Cuál es la diferencia entre los conectores MPO verde y aqua?
R: Verde indica un conector de pulido angular (APC) utilizado en este transceptor. Aqua indica un conector ultra pulido (UPC). No son compatibles debido a diferentes ángulos de pulido.

P: ¿Cómo cambia automáticamente el transceptor al modo 200G?
R: Cuando se inserta un cable divisor MFP7E20, solo dos de los cuatro canales de fibra están físicamente presentes. El transceptor lo detecta y activa solo dos carriles, reduciendo la velocidad y la potencia.

P: ¿Cuál es el consumo de energía típico a 400G?
R: El consumo típico es de 8.0W, con un máximo de 8.5W. En modo 200G, el consumo típico se reduce a 5.5W.

Precauciones de Manipulación e Instalación

• Utilice siempre tapas antipolvo en los puertos ópticos cuando no estén conectados. Guarde las tapas para uso futuro.
• Limpie tanto el receptáculo del transceptor como el conector de fibra antes de la inserción. La contaminación es una causa principal de fallos de enlace.
• Evite la exposición a descargas electrostáticas. Siga los procedimientos de manipulación seguros para ESD.
• No mezcle conectores UPC y APC; verifique el tipo de conector (carcasa verde = APC).
• Asegúrese de que el dispositivo host (adaptador/switch) soporte el factor de forma OSFP y la versión de firmware requerida.

Datos Clave de un Vistazo

Matriz de Compatibilidad

Lista de Verificación del Comprador

• Confirme que su adaptador/switch soporta el factor de forma OSFP y 400G NDR/Ethernet.
• Seleccione los cables de fibra apropiados: rectos (MFP7E10) para 400G, divisores (MFP7E20) para fan-out 200G.
• Asegúrese de que el tipo de fibra sea multimodo OM3 u OM4 con conectores MPO-12/APC.
• Verifique el rango de temperatura de la caja y el flujo de aire en su chasis.
• Compruebe los requisitos de firmware en el dispositivo host.
