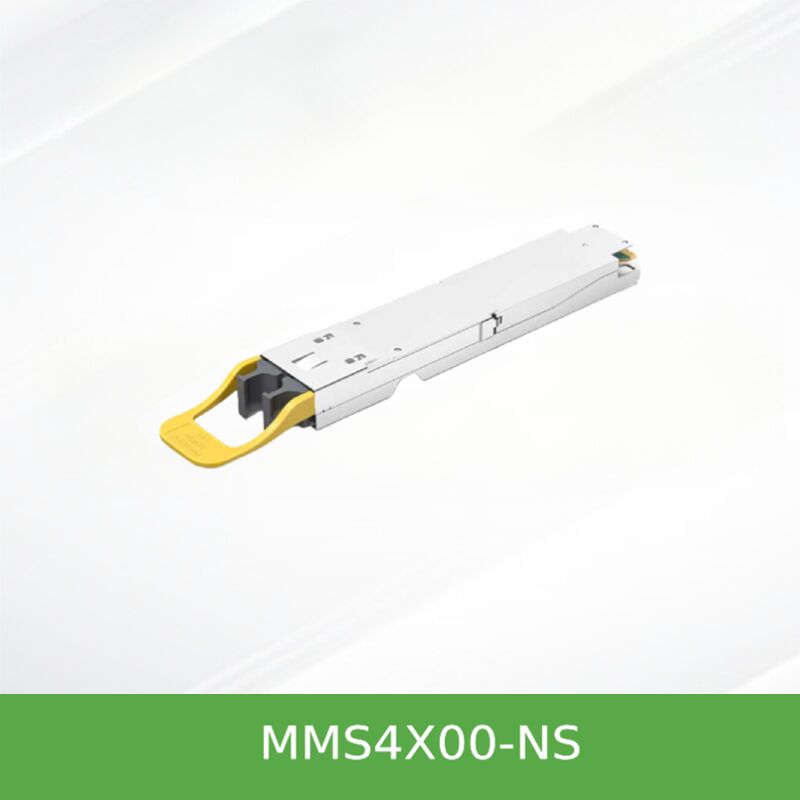

NVIDIA MMS4X00-NS 800G Transceptor OSFP de dos puertos: 2x400G NDR InfiniBand y 400GbE para Quantum-2 / Espectro-4
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Mms4x00-ns |
| Documento: | MMS4X00-NS.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Número de modelo: | Mms4x00-ns | Forma: | Cuboides |
|---|---|---|---|
| Fuerza: | Potencia única de 3.3V | Estado de los productos: | Existencias |
| Origen: | India / Israel / China | Temperatura de funcionamiento: | 0 ℃ - 70 ℃ |
| Técnica: | CMIS | Tecnología: | Soporte de IB y ETH |
Descripción de producto
2x400G NDR InfiniBand / 400GbE para switches cuánticos 2 y espectro 4
El NVIDIA MMS4X00-NS es un transceptor OSFP de doble puerto 800G innovador que integra dos motores 400G independientes en un solo módulo conectable.soporta óptica monomodo DR8 con alcance de hasta 100 metros, 17W de potencia máxima, y compatibilidad OSFP MSA con enchufe en caliente, ideal para conectividad de interruptor a interruptor, interruptor a adaptador y DGX H100 Cedar-7.
Los transceptores NVIDIA MMS4X00-NS (versión con aletas) y MMS4X00-NS-FLT (flat-top) son transceptores de dos puertos de 800 Gb/s que utilizan dos conectores ópticos MPO‐12/APC,Cada uno con capacidad de 400 Gb/s utilizando modulación 100G-PAM4Esta innovación permite que una sola jaula OSFP soporte dos puertos físicos, duplicando efectivamente la densidad del panel frontal en los switches Ethernet InfiniBand Quantum-2 y Spectrum-4.El transceptor detecta automáticamente el protocolo de conmutación (InfiniBand o Ethernet) y funciona sin problemas en ambos entornosCon diagnóstico digital incorporado (DDM), modo de sueño de baja potencia (1.5W) y cumplimiento CMIS 4.0, el MMS4X00-NS proporciona una interconexión óptica 800G confiable y eficiente en energía para centros de datos modernos.
Agregación de 800Gb / s (2x400G) por jaula OSFP; reduce los puertos de conmutación y el cableado.
La detección automática del protocolo NDR de banda ancha InfiniBand y Ethernet 400GbE.
Laser EML de 1310nm, 8 fibras por puerto, alcance de 100m (2 paneles de parches incluidos).
17W máximo activo, 1,5W en modo de reposo de baja potencia; 3.3V de alimentación única.
Switch-to-switch (800G), switch-to-two adaptadores 400G o splitter 1:2 para cuatro enlaces 200G.
Capa con aletas para los interruptores refrigerados por aire (Quantum-2 / Spectrum-4); tapa plana para los sistemas refrigerados por DGX H100 y líquido.
Diagnóstico avanzado, bucle, generador PRBS y firmware de campo actualizable.
Compatible con RoHS, enchufable en caliente, temperatura de 0 °C a +70 °C.
El MMS4X00-NS aprovecha la modulación 100G-PAM4 en 8 carriles paralelas de un solo modo por puerto, con dos motores transceptores independientes dentro de un solo módulo OSFP.El arreglo vertical de conectores MPO‐12/APC patentado por NVIDIA se ajusta a dos interfaces 400G full-duplex dentro de la huella estándar OSFPEl módulo admite la ecualización adaptativa de Tx, la amplitud de salida Rx programable y un monitoreo de diagnóstico digital completo (temperatura, voltaje, corriente de sesgo, potencia TX/RX).También cuenta con host y loopback del lado de la línea, así como la verificación de patrones PRBS, que permite la solución de problemas a nivel de campo y la optimización de enlaces.
- "Técnicas de control de velocidad" de las siguientes características:Dos transceptores MMS4X00-NS (uno en cada Quantum‐2/Spectrum‐4) conectados con dos cables de fibra MFP7E30 rectos para el tronco bidireccional 800G.
- Cambiar a dos adaptadores/DPU de 400G:Conectar un transceptor de doble puerto a dos tarjetas ConnectX‐7 (OSFP) o BlueField‐3 (QSFP112) 400G utilizando cables de fibra recta.
- Cambiar a cuatro enlaces 200G:Utilizando cables de división 1:2 (MFP7E40-N0xx) para proporcionar cuatro conexiones de 200Gb/s desde una sola jaula OSFP.
- DGX H100 Integración:La versión plana (MMS4X00-NS-FLT) se combina con tarjetas Cedar-7 en el interior del NVIDIA DGX H100, reduciendo el número de transceptores a la mitad en comparación con las generaciones anteriores.
- Opciones de largo alcance:En el caso de los dispositivos de interconexión de 500 m, ordenar MMS4X00-NS-NM (banda púrpura) para una extensión del alcance de un solo modo.
Compatible con los ecosistemas de InfiniBand y Ethernet de extremo a extremo de NVIDIA. Validado para su uso en:
- Interruptores de banda ancha InfiniBand Quantum‐2 NDR (requeridos con enfriamiento por aire y con aletas)
- Commutadores de espectro-4 400GbE (cajas OSFP 32/64)
- Adaptadores ConnectX‐7 (factores de forma OSFP y QSFP112)
- Las unidades de procesamiento de datos de las unidades de procesamiento de datos de las unidades de procesamiento de datos de las unidades de procesamiento de datos de las unidades de procesamiento de datos de las unidades de procesamiento de datos de las unidades de procesamiento de datos.
- DGX H100 y plataformas refrigeradas por líquido (versión plana)
| Parámetro | Especificación |
|---|---|
| Tasa de datos | Se trata de un conjunto de 800 Gbps (2x 400 Gbps), 8x 100 G-PAM4 por puerto. |
| Factor de forma | Conforme a las especificaciones de la norma MSA |
| Conector óptico | 2x MPO‐12/APC (contacto físico en ángulo, 8 fibras activas cada una) |
| Tipo de fibra | Laser EML de un solo modo (SMF) de 1310 nm |
| Alcance máximo | 100 metros (con dos paneles de parche); versión de 500 metros disponible (-NM) |
| Disposición del poder | 17 W máximo (activo), 1,5 W en modo de reposo de baja potencia |
| Válvula de alimentación | 3.3V ± 5 por ciento |
| Rango de temperatura del estuche | 0°C a +70°C (en funcionamiento) |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Humedad relativa (no condensada) | Entre el 5% y el 95% |
| Apoyo al protocolo | NDR InfiniBand / Ethernet de 400 Gb (detección automática) |
| Interfaz de gestión | CMIS 4.0 (I2C), DDM, interrupción, control de bajo consumo |
| Seguridad con láser | Producto láser de clase 1, FDA/CDRH, IEC 62368, RoHS |
| Se puede enchufar en caliente | Sí, especificación de enchufe en caliente OSFP |
Nota: Los parámetros no especificados públicamente en el documento de referencia están etiquetados como "No especificados públicamente" por favor, confirme antes de pedir configuraciones personalizadas.
| Número de la pieza de pedido (OPN) | Descripción | Aplicación |
|---|---|---|
| MMS4X00-NS | OSFP de doble puerto, 2x400G DR8, con punta de aletas, alcance de 100 m | Conmutadores cuantico‐2 / espectro‐4 refrigerados por aire |
| MMS4X00-NS-FLT: las instrucciones de acceso a los datos de las unidades de control | OSFP de doble puerto, de superficie plana, de 100 m | DGX H100, Cedar-7, sistemas de enfriamiento por líquido |
| MMS4X00-NS-NM | alcance de 500 m, en modo único (banda púrpura) | Enlaces de interruptor a interruptor más largos |
- La densidad de puertos se ha duplicado:Dos puertos 400G por jaula OSFP física, lo que reduce el número de interruptores y la complejidad del cableado.
- Potencia del sistema más baja por gigabit:La electrónica compartida del módulo y el modo de sueño de baja potencia redujeron drásticamente la energía inactiva.
- Capacidad de 800G preparada para el futuro:Migración sin problemas de la infraestructura 400G a 800G sin cambiar el hardware del interruptor.
- Inventario unificado:Un SKU de transceptor para InfiniBand y Ethernet simplifica los repuestos y la implementación.
- Validación del ecosistema NVIDIA nativo:Las pruebas de producción rigurosas aseguran la fiabilidad y el rendimiento.
El Grupo Starsurge de Hong Kong proporciona un soporte técnico completo antes y después de las ventas, incluida la verificación de la compatibilidad, el asesoramiento sobre el firmware y la logística global.Nuestro equipo ofrece recomendaciones personalizadas de montaje de cables y servicios de RMAPara pedidos de volumen, gestión de cuentas dedicada y respuesta disponible las 24 horas.
R: Sí. El transceptor contiene firmware de protocolo y activa automáticamente el modo correcto cuando se inserta en un interruptor Quantum‐2 (IB) o Spectrum‐4 (Ethernet).
R: Dos cables cruzados MPO‐12/APC a MPO‐12/APC separados (tipo B). Para las aplicaciones de divisores, utilizar cables de separación 1:2 (serie MFP7E40).
R: La cubierta con aletas (MMS4X00-NS) proporciona una superficie adicional para la refrigeración por flujo de aire en los interruptores.
R: Sí, utilizando cables MPO‐12/APC rectos a un transceptor 400G QSFP112 (por ejemplo, MMS1X00-NS400).
R: Garantia estándar de 1 año del fabricante, extensible. Póngase en contacto con Starsurge para obtener planes de soporte mejorados.
- Siempre instale tapones contra el polvo cuando no se inserte ningún cable de fibra; hasta el 80% de los problemas de enlace se originan en conectores contaminados.
- Limpie el recipiente del transceptor y el conector de fibra antes del apareamiento.
- Observe las precauciones para el manejo del ESD. El módulo es sensible a la descarga electrostática.
- No exceder los valores máximos absolutos (temperatura de la caja > 70 °C o alimentación > 3,6 V).
- Utilice solo cables cruzados de tipo B recomendados por NVIDIA para mantener la polaridad y la integridad de la señal.
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas. Fundada en 2008,La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.
2 puertos 400G independientes
(variante de 500 m disponible)
Modo de reposo de +1,5 W
Consulta de las opciones de trabajo temporal industrial
| Plataforma NVIDIA | Factor de forma | Apoyados | Variante de transmisor y receptor requerido |
|---|---|---|---|
| Interruptor NDR cuántico-2 | OSFP (enfriado por aire) | - ¿ Qué? | MMS4X00-NS (con aletas en la parte superior) |
| Interruptor Ethernet de espectro 4 | OSFP (enfriado por aire) | - ¿ Qué? | MMS4X00-NS (con aletas en la parte superior) |
| Se aplicará el procedimiento siguiente: | Caja interna del OSFP | - ¿ Qué? | MMS4X00-NS-FLT (talla plana) |
| Adaptador ConnectX‐7 | Se aplican las siguientes condiciones: | - ¿ Qué? | Por cable recto o por cable divisor |
| DPU de campo azul-3 | Se aplicarán las siguientes medidas: | - ¿ Qué? | Por medio de un transceptor QSFP112 400G recto (MMS1X00-NS400) |
- Confirmar el modelo del interruptor (Quantum‐2 / Spectrum‐4) y el tipo de enfriamiento (aire/líquido) para seleccionar el de aletas o el de superficie plana.
- Calcular la longitud de la fibra: hasta 100 m para el estándar, elegir -NM para hasta 500 m.
- Determinar el espacio de separación requerido: cables rectos (2x400G) o splitter 1:2 (4x200G).
- Asegúrese de que los conectores MPO‐12/APC (pantalla en ángulo, cubierta verde) no sean compatibles con UPC.
- Verificar que ambos cables de fibra en un enlace de dos puertos son del mismo tipo (ambos rectos o ambos divisores).
- Compruebe que el firmware de ConnectX‐7/BlueField‐3 admita las velocidades NDR200 o NDR400.
- NVIDIA MMS4X00-NS-FLT Flat-top twin-port 800G para DGX H100
- NVIDIA MMS1X00-NS400 Transceptor con puerto único 400G OSFP (DR4)
- MFP7E30-Nxxx Cables de fibra cruzada MPO‐12/APC rectos (1m a 100m)
- MFP7E40-N0xx 1:2 divisor MPO‐12/APC a doble MPO‐12/APC, hasta 50 m
