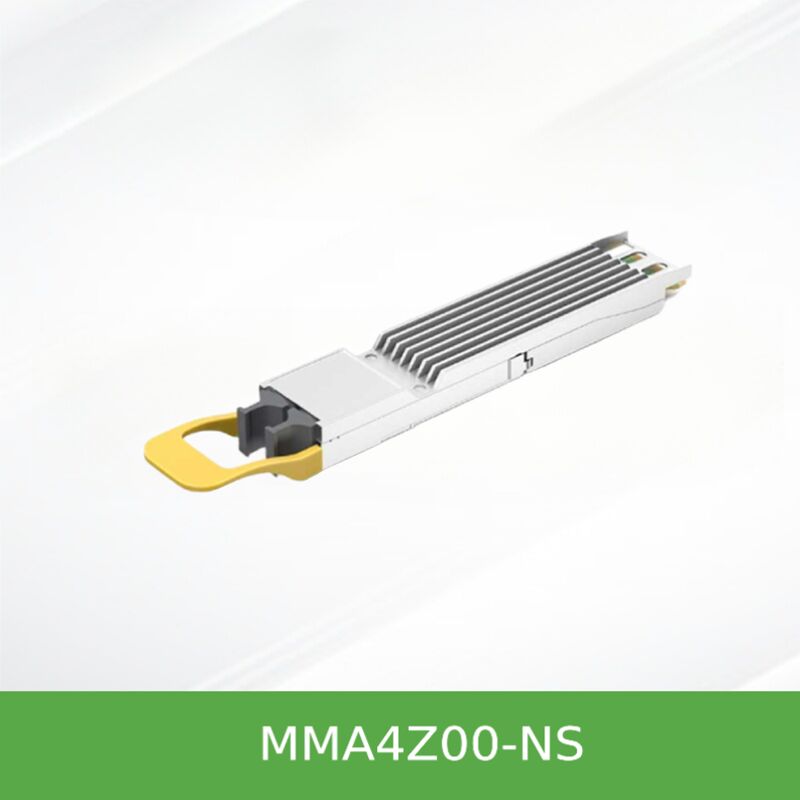

Puerto OSFP 2x400Gb/S SR8 con varios modos de funcionamiento los 50m del gemelo del transmisor-receptor 800Gb/S de MMA4Z00-NS Mellanox
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Transmisor-receptor óptico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | Nuevo y Original | Disponibilidad: | Existencias |
|---|---|---|---|
| Tecnología: | Infiniband y Ethernet | Velocidad máxima: | 800GB/s |
| Longitud: | 50m | Rango de temperatura: | 0°C a +70°C |
Descripción de producto
SR8 multimodo 2x400 Gb/s | Alcance de hasta 50 m | Parte superior con aletas para Quantum-2 y Spectrum-4
Solución de alta densidad de 800 G: El MMA4Z00-NS de NVIDIA es un transceptor OSFP de doble puerto InfiniBand y Ethernet de 800 Gb/s que integra dos motores SR8 independientes de 400 G en un único factor de forma OSFP. Utilizando conectores duales MPO-12/APC y modulación 100G-PAM4 sobre 8 fibras multimodo, ofrece enlaces ópticos 2x400G de hasta 50 metros (OM4). Ideal para switches Quantum-2 y Spectrum-4, permitiendo 64 puertos de 400G en solo 32 jaulas.
El NVIDIA MMA4Z00-NS (transceptor OSFP SR8 de doble puerto de 800 Gb/s) es un transceptor revolucionario que integra dos motores ópticos multimodo paralelos de 400G en un único conector OSFP. Cada motor utiliza 4 carriles de 100G-PAM4 (SR8) y se conecta a través de conectores MPO-12/APC independientes. Este diseño único de doble puerto permite a los arquitectos de red maximizar la densidad de la placa frontal del switch: una sola jaula OSFP en los switches Quantum-2 o Spectrum-4 ofrece dos interfaces ópticas de 400G. Con firmware de detección automática de InfiniBand y Ethernet integrado, el transceptor funciona sin problemas en entornos NDR InfiniBand y 400GbE. Diseñado para enlaces multimodo de corto alcance de hasta 50 metros, es la opción óptima para topologías spine-leaf, clústeres de GPU e interconexiones de centros de datos de alto rendimiento.
Dos motores de transceptor internos en un módulo: 2x400G utilizando conectores duales MPO-12/APC; reduce el recuento de puertos del switch mientras duplica la densidad.
8 carriles de modulación eléctrica y óptica 100G-PAM4 por transceptor; agregado de 800 Gb/s.
Matriz VCSEL de 850 nm; alcance de hasta 30 m (OM3) / 50 m (OM4), asumiendo dos paneles de conexión.
Admite cables rectos (2x400G) o cables divisores 1:2 para 2x200G a cuatro adaptadores/DPU.
Máximo 17 W, modo de suspensión de bajo consumo de 2,0 W; interfaz de gestión CMIS 4.0 con DDM y diagnósticos avanzados.
Detecta automáticamente InfiniBand o Ethernet según el protocolo del switch; simplifica el inventario.
Construido alrededor de la arquitectura de doble puerto de NVIDIA, el MMA4Z00-NS utiliza dos subconjuntos ópticos independientes de 4 canales, cada uno impulsando señalización 100G-PAM4 sobre fibra multimodo OM3/OM4. El transceptor integra VCSEL de 850 nm, fotodiodos PIN y DSP de precisión para una integridad de señal robusta. Los conectores de contacto físico angulados MPO-12/APC minimizan el reflejo posterior, permitiendo un rendimiento fiable en interconexiones ópticas densas. El módulo admite ecualización de transmisión adaptativa, amplitud de salida de recepción programable y generadores PRBS integrados para pruebas de bucle invertido de host/línea. La monitorización de diagnóstico digital (DDM) proporciona temperatura en tiempo real, voltaje, corriente de polarización, potencia de transmisión/recepción por carril.

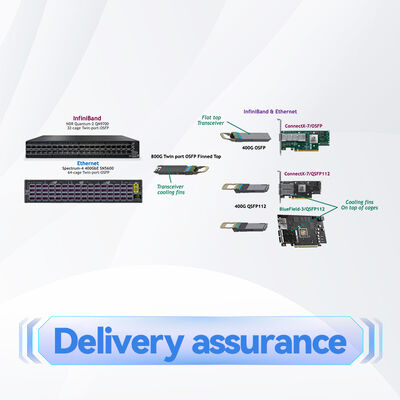

- Switch a Switch: Conecte dos switches Quantum-2 o Spectrum-4 a 800 Gb/s utilizando dos fibras rectas (2x400G). Alternativamente, conecte un único transceptor de doble puerto a dos switches diferentes, formando enlaces independientes de 400G.
- Switch a Adaptador/DPU: Conecte un transceptor de doble puerto a dos adaptadores ConnectX-7 de 400G o DPU BlueField-3 (factores de forma OSFP o QSFP112) utilizando cables rectos.

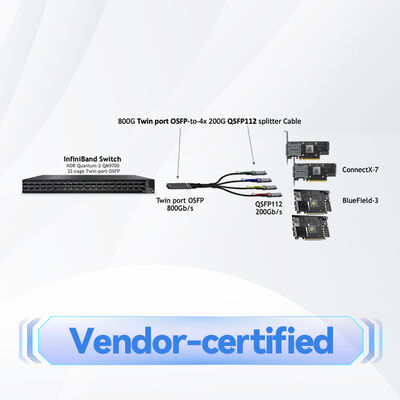

- Switch a cuatro dispositivos de 200G: Despliegue cables divisores 1:2 para dividir cada puerto de 400G en enlaces 2x200G, permitiendo cuatro conexiones de 200G por transceptor de doble puerto.
- Integración DGX H100: La versión de parte superior plana (MMA4Z00-NS-FLT) conecta tarjetas mezzanine Cedar-7 a switches Quantum-2/Spectrum-4, simplificando el cableado de GPU a switch y reduciendo el recuento de transceptores en comparación con sistemas DGX anteriores.
El MMA4Z00-NS está validado para sistemas de extremo a extremo de NVIDIA, garantizando una interoperabilidad óptima. Las plataformas compatibles incluyen:
- Switches InfiniBand NVIDIA Quantum-2 (NDR) – 32 jaulas OSFP que admiten 64 puertos de 400G con módulos de parte superior con aletas.
- Switches Ethernet NVIDIA Spectrum-4 – 32/64 jaulas OSFP que ofrecen 64-128 puertos de 400G.
- Adaptadores NVIDIA ConnectX-7 (factores de forma OSFP y QSFP112) y DPU BlueField-3.
- Sistemas DGX H100 (con variante de parte superior plana) – ocho ConnectX-7 integrados en tarjetas Cedar-7.
- Plataformas host estándar CMIS 4.0 compatibles con OSFP MSA Rev 1.12.
| Parámetro | Valor / Rango |
|---|---|
| Velocidad de datos | Agregado de 800 Gb/s (2x400 Gb/s) |
| Factor de forma | OSFP (Octal Small Form Factor Pluggable) de doble puerto |
| Conector óptico | Dual MPO-12/APC (8 fibras por puerto, huella de cinta de 12 fibras) |
| Tipo de fibra y distancia | OM3: hasta 30 m / OM4: hasta 50 m (asumiendo dos paneles de conexión) |
| Longitud de onda | VCSEL de 850 nm (λ 844–863 nm) |
| Modulación | 100G-PAM4 por carril, 8 carriles totales por módulo |
| Fuente de alimentación | Suministro único de 3,3 V; Potencia máxima 17 W, modo de suspensión de bajo consumo 2,0 W |
| Temperatura de la caja de operación | 0 °C a 70 °C |
| Interfaz de gestión | CMIS 4.0 (I²C), compatible con OSFP MSA |
| Seguridad láser | Producto láser Clase 1, compatible con RoHS |
| Números de pieza | MMA4Z00-NS (parte superior con aletas) / MMA4Z00-NS-FLT (parte superior plana) |
| Número de pieza | Descripción | Carcasa superior | Sistema de destino |
|---|---|---|---|
| MMA4Z00-NS | Doble puerto OSFP SR8 de 800 Gb/s, 2xMPO, 50 m multimodo | Parte superior con aletas | Switches Quantum-2 / Spectrum-4 refrigerados por aire |
| MMA4Z00-NS-FLT | Doble puerto OSFP SR8 de 800 Gb/s, 2xMPO, 50 m multimodo | Parte superior plana | DGX H100, sistemas refrigerados por líquido |
Cables de fibra recomendados (cruce tipo B de NVIDIA): Cables rectos MFP7E10-Nxxx (3 m a 50 m) para enlaces 2x400G; cables divisores 1:2 MFP7E20-Nxxx (3 m a 50 m) para 2x200G por puerto dividido. Ambos cables en un transceptor de doble puerto deben ser del mismo tipo (ambos rectos o ambos divisores), pero las longitudes pueden diferir.
- Máxima densidad de puertos: Duplica el recuento de puertos de 400G en la red de switches – reduce el recuento de switches y la complejidad del cableado.
- Validación NVIDIA de extremo a extremo: Pruebas de producción rigurosas garantizan la fiabilidad y el rendimiento listos para usar en los ecosistemas Quantum-2/Spectrum-4 y ConnectX-7.
- Flexibilidad operativa: Una SKU de transceptor admite InfiniBand y Ethernet, habilitando automáticamente el protocolo correcto.
- Eficiencia energética: Máximo 17 W con reducción automática de potencia al usar cables divisores (los transceptores de 400G bajan a 5,5 W).
- Diagnósticos avanzados: Monitorización de potencia Tx/Rx por carril, temperatura, polarización más bucle invertido PRBS para validación de enlaces.
Starsurge Group proporciona soporte integral pre-venta y post-venta para soluciones de red NVIDIA. Nuestro equipo técnico ayuda con la validación de compatibilidad, la planificación de despliegues y la resolución de problemas. Todos los transceptores están respaldados por garantía y vienen con garantía de calidad original. Se ofrece envío global, soporte multilingüe y servicios de configuración personalizados. Póngase en contacto con nuestros expertos para optimizar la lista de materiales (BOM) y obtener precios por volumen.
- Producto láser Clase 1M – evite la exposición directa a la luz láser. Utilice equipo de protección al manipular.
- Mantenga las tapas antipolvo en los puertos ópticos cuando no estén en uso. Limpie los conectores ópticos antes de acoplarlos; el 80% de los problemas de enlace se originan en conectores sucios.
- Observe las precauciones ESD – pueden producirse daños por descarga electrostática.
- No exceda las clasificaciones máximas absolutas (almacenamiento -40 °C a 85 °C, voltaje de suministro máximo 3,6 V).
- Utilice únicamente cables de fibra de cruce tipo B aprobados por NVIDIA para la conexión directa de transceptor a transceptor para garantizar la polaridad y el rendimiento correctos.
Hong Kong Starsurge Group Co., Limited es un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas impulsado por la tecnología. Fundada en 2008, la empresa atiende a clientes en todo el mundo con productos que incluyen switches de red, NIC, puntos de acceso inalámbricos, controladores, cables y equipos relacionados. Respaldada por un equipo de ventas y técnico experimentado, Starsurge apoya a industrias como la gubernamental, la sanitaria, la manufacturera, la educativa, la financiera y la empresarial. Con un enfoque centrado en el cliente, Starsurge se enfoca en calidad fiable, servicio receptivo y soluciones personalizadas que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y fiable.
Como socio de canal autorizado, Starsurge suministra transceptores, cables y switches NVIDIA genuinos con soporte logístico completo y experiencia técnica.
- Confirme el modelo del switch (Quantum-2 / Spectrum-4) y el tipo de carcasa superior requerido (con aletas o plana).
- Elija las longitudes de cable multimodo OM3/OM4 y decida la configuración de cable recto o divisor 1:2.
- Verifique que ambos cables conectados al transceptor de doble puerto sean del mismo tipo (ambos rectos o ambos divisores).
- Compruebe el presupuesto de energía: 17 W por transceptor, asegure la capacidad de refrigeración del switch.
- Para el uso de divisores, confirme que el adaptador/DPU admite operación de 200G (2 carriles).
- MMA1Z00-NS400 – Transceptor SR4 QSFP112 de 400 Gb/s para ConnectX-7 / BlueField-3
- MMA4Z00-NS-FLT – Variante de parte superior plana para despliegues DGX H100 y refrigerados por líquido
- MFP7E10-N0xx – Cables de fibra de cruce multimodo tipo B rectos (3 m–50 m)
- MFP7E20-N0xx – Cables de cruce divisores 1:2 (2x200G por división)
- Sistema de switch Quantum-2 QM9700 – 64 puertos de InfiniBand NDR de 400G
