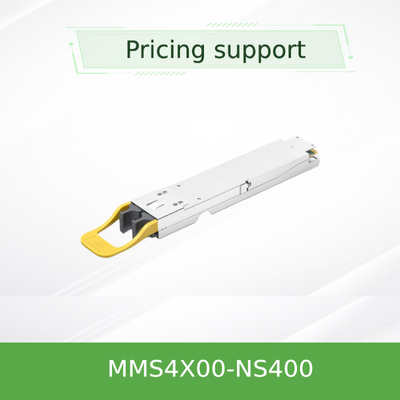

Transceptor OSFP NVIDIA MMS4X00-NS400 400G DR4 Monomodo para Adaptadores ConnectX-7
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MMS4X00-NS400 |
| Documento: | MMS4X00-NS400.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MMS4X00-NS400 (980-9I31N-00NM00) | Forma: | Cuboides |
|---|---|---|---|
| Fuerza: | Potencia única de 3.3V | Estado de los productos: | Existencias |
| Origen: | India / Israel / China | Temperatura de funcionamiento: | 0 ℃ - 70 ℃ |
| Técnica: | CMIS | Tecnología: | Soporte de IB y ETH |
| Resaltar: | Transceptor NVIDIA 400G OSFP,Transceptor OSFP para ConnectX-7,Transceptor óptico monomodo Mellanox |
||
Descripción de producto
NVIDIA MMS4X00-NS400 Transceptor OSFP 400G
Transceptor OSFP de un solo puerto de 400 Gb/s de alto rendimiento diseñado para adaptadores ConnectX‐7 OSFP, con óptica monomodo DR4 con alcance de 100 m.
Resumen del producto
El MMS4X00-NS400 es un transceptor OSFP de un solo puerto que admite protocolos InfiniBand NDR y 400GbE con detección automática.que utiliza un único conector óptico MPO-12/APC con cuatro fibras de transmisión y cuatro fibras de recepción alimentadas por láseres EML de 1310 nm.
Características clave
- Tasa de transmisión de datos de 400 Gbps:Modulación 4x 100G-PAM4, DR4 de un solo modo
- Apoyo a dos protocolos:InfiniBand NDR y detección automática Ethernet de 400 Gb
- 100 metros de alcance:Fibra monomodo con dos paneles de parches
- Funcionamiento a baja potencia:9W máximo (400G) / 5,5W máximo (200G) / 1,5W de sueño
- Reducción automática de velocidad:Autoconfiguración a 200 Gb/s con cables de división 1:2
- Diseño de OSFP de superficie plana:Compatibilidad de los disipadores de calor para ConnectX-7
- CMIS 4.0 Compatible:DDM, bucle, generador PRBS, capacidad de actualización de campo
- Seguridad con láser de clase 1:Compatible con RoHS, conectable en caliente, rango de funcionamiento de 0°C a +70°C
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Tasa de datos | Se trata de un sistema de control de velocidad de 400 Gb/s (4x 100 G-PAM4) o 200 Gb/s (2x 100 G-PAM4) negociado automáticamente. |
| Factor de forma | Las medidas de seguridad se aplican a los dispositivos de seguridad. |
| Conector óptico | 1 x MPO-12/APC (4 fibras Tx + 4 fibras Rx) |
| Tipo de fibra | Un solo modo (SMF), EML de 1310 nm |
| Alcance máximo | 100 m (cable recto), 50 m (cable de separación) |
| Consumo de energía (400G) | 9W máximo |
| Consumo de energía (200G) | 5.5W máximo |
| Modo de sueño de baja potencia | 1.5W |
| Temperatura del estuche de funcionamiento | Entre 0°C y +70°C |
| Apoyo al protocolo | NDR de banda ancha InfiniBand / Ethernet de 400 Gb (detección automática) |
| Dirección | CMIS 4. ¿Qué quieres decir?0, I2C, DDM, loopback, PRBS |
Compatibilidad
Validado para su uso con:
- Adaptadores NVIDIA ConnectX-7 OSFP (modos 400G y 200G)
- Los switches de banda ancha InfiniBand NDR-cuántico-2 (a través de transceptores MMS4X00-NS de doble puerto)
- Switches de espectro-4 400GbE (a través de transceptores MMS4X00-NS de dos puertos)
- Cables de fibra cruzada recta (MFP7E30-Nxxx, hasta 100 m)
- 12 cables de fibra cruzada de divisor (MFP7E40-N0xx, hasta 50 m)
Nota:Este transceptor no está destinado al uso en DPUs BlueField-3 (que requieren un factor de forma QSFP112).

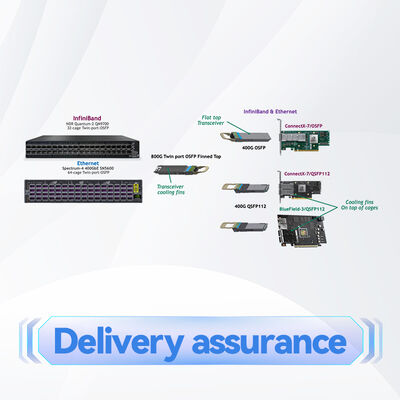

Escenarios de despliegue
- Intercambio a adaptador en 400G:Conectar el transceptor 800G de dos puertos en el interruptor Quantum-2 o Spectrum-4 a dos transceptores MMS4X00-NS400 utilizando cables MFP7E30 rectos

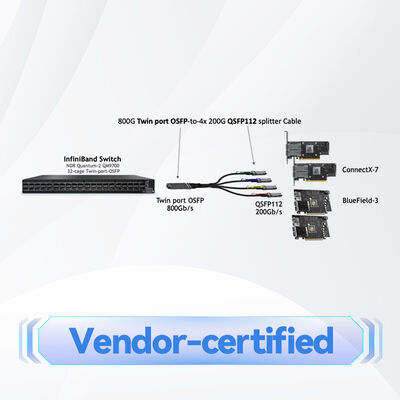

- Adaptadores 200G con conmutador a cuatro:Utilizando cables divisores 1:2 (serie MFP7E40), el transceptor de doble puerto único alimenta a cuatro adaptadores ConnectX-7 a 200Gb/s cada uno
- Conexión directa del interruptor:Enlaces de tejido 400G completos cuando se conectan a otro transceptor 400G OSFP en el interruptor
Preguntas frecuentes
P: ¿Puedo usar MMS4X00-NS400 en una DPU BlueField-3?
R: No. Las DPU BlueField-3 requieren transceptores QSFP112.
P: ¿Qué pasa si conecto un cable divisor 1:2?
R: El transceptor detecta automáticamente solo 2 carriles activos, opera a 200Gb / s y reduce el consumo de energía de 9W a ~ 5.5W.
P: ¿Este transceptor es compatible con 100m de enlaces de fibra?
R: Sí, con cables MFP7E30 rectos hasta 100 m. Para los cables de división, el alcance máximo es de 50 m.
Información sobre los pedidos
| Número de pedido de la pieza | Descripción | Aplicación |
|---|---|---|
| MMS4X00-NS400: el valor de las emisiones de gases de efecto invernadero | Las instalaciones de la categoría 1 se considerarán compatibles con el mercado de la Unión. | Adaptadores OSFP ConnectX-7 conectados a los interruptores Quantum-2/Espectro-4 |
Para los cables de fibra óptica, pedir MFP7E30-Nxxx (directo, 1m100m) o MFP7E40-N0xx (1:2 splitter, 3m50m).
Servicio y soporte
Hong Kong Starsurge Group proporciona consultoría técnica previa a las ventas, verificación de compatibilidad y soporte RMA para los transceptores NVIDIA.y gestión de cuentas dedicadas para clientes empresariales.
