Transceptor multimodo OSFP SR4 de 400G NVIDIA MMA4Z00-NS400 4 canales 100G-PAM4
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MMA4Z00-NS400 |
| Documento: | MMA4Z00-NS400.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | NUEVO Y ORIGINAL | Disponibilidad: | Existencias |
|---|---|---|---|
| Tecnología: | Infiniband y Ethernet | Velocidad máxima: | 800GB/s |
| Longitud: | 50M | Rango de temperatura: | 0°C a +70°C |
| Nombre: | Transceptor óptico Emllanox MMA4Z00-NS400 400GB/S OSFP 400GB/S multimodo SR4 50m transceptor | Palabras clave: | Transceptor óptico mellanox |
| Resaltar: | Transceptor SR4 OSFP 400G de NVIDIA,transceptor óptico multimodo de 4 canales,transceptor OSFP 100G-PAM4 |
||
Descripción de producto

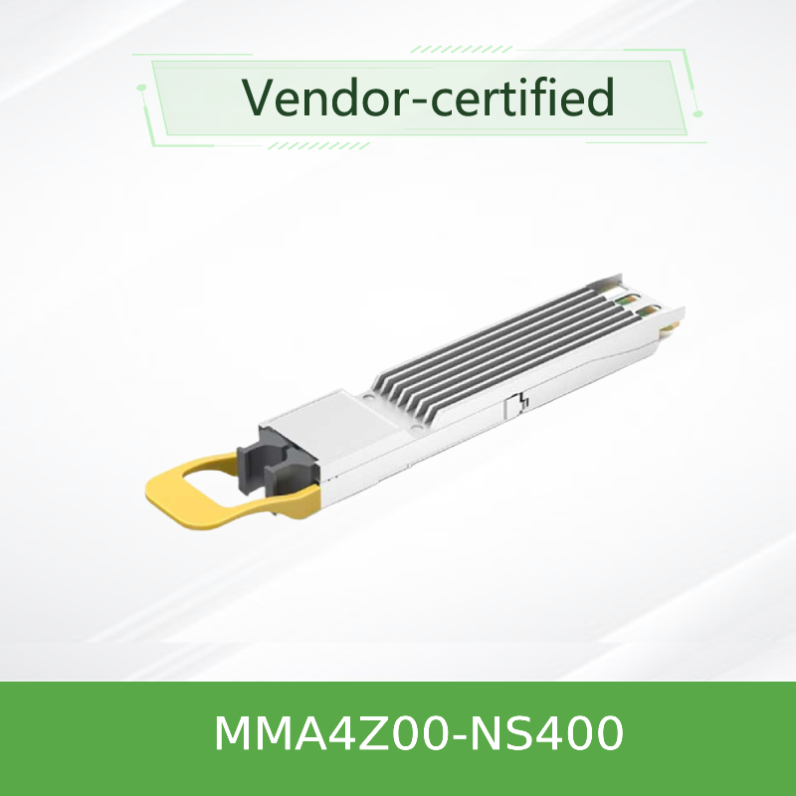

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceptor multimodo
Modulo óptico de 4 canales 100G-PAM4 para NDR e InfiniBand 400GbE
Resumen del producto
El NVIDIA MMA4Z00-NS400 es un transceptor multimodo OSFP SR4 de un solo puerto de 400Gb/s diseñado para centros de datos de alto rendimiento.y un conector óptico MPO‐12/APCCon soporte tanto para los modos 400G como para los 200G automáticos (cuando se usan con cables splitter), ofrece conectividad flexible y eficiente en energía para los adaptadores ConnectX‐7 y los switches Quantum‐2/Spectrum‐4.
Características clave
- La velocidad de transmisión de datos es de 400 Gb/s (4* 100G-PAM4) o 200 Gb/s (2* 100G-PAM4)
- Apoyo al protocolo: NDR de banda ancha Infini, 400GbE
- Interfaz óptica: MPO‐12/APC (conector único de 4 canales)
- longitud de onda: 850 nm VCSEL
- alcance: 50m OM4 / 30m OM3
- Consumo de energía: 8,5W máximo (400G) / 5,5W máximo (200G)
- Conexión en caliente: factor de forma OSFP, compatible con la MSA OSFP
- Gestión: CMIS 4.0 compatible, interfaz I2C
- Diagnóstico digital: DDM para temperatura, voltaje, sesgo, potencia Tx/Rx
- Conformidad: RoHS, seguridad con láser de clase 1M
Tecnología y diseño
El MMA4Z00-NS400 aprovecha la tecnología óptica avanzada de NVIDIA con matrices VCSEL de 850 nm y acoplamiento de fibra multimodo de alta velocidad.que ofrece un ancho de banda agregado de 400G a través de un único conector MPO‐12/APCEl transceptor admite ecualización de entrada Tx adaptativa, amplitud de salida Rx programable y ajuste pre / post-cursor para una integridad óptima de la señal.El monitoreo de diagnóstico digital (DDM) proporciona visibilidad en tiempo real de la temperaturaEl módulo también incluye generadores/verificadores PRBS y modos de loopback para el diagnóstico del sistema.

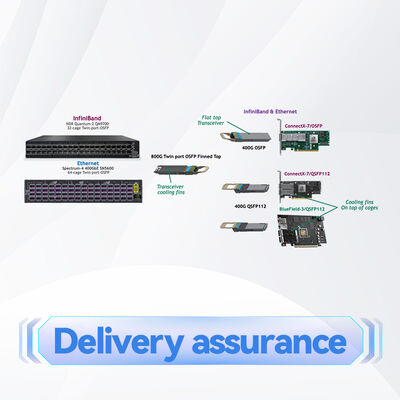

Despliegues típicos

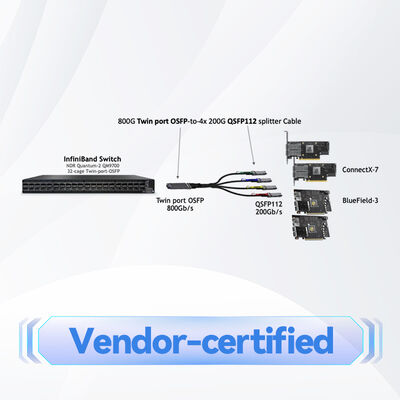

- Modo 400G (cables rectos): Conectar los switches Quantum‐2 o Spectrum‐4 a los adaptadores ConnectX‐7 OSFP a 400 Gb/s utilizando cables de fibra cruzada rectos MFP7E10
- Modo 200G (cables de división): Utilice cables de división MFP7E20 1:2 para conectar un transceptor OSFP 400G único a dos adaptadores 200G ConnectX‐7, lo que reduce automáticamente el consumo de energía
- Switch-to-switch: los transceptores OSFP de dos puertos con cables rectos admiten enlaces 800G de switch a switch
- Computación de alto rendimiento: tejidos NDR InfiniBand para entrenamiento de IA/ML y clústeres HPC
- Nube empresarial: enlaces de agregación 400GbE en centros de datos a gran escala
Compatibilidad
Commutadores: NVIDIA Quantum‐2 (InfiniBand NDR), Espectro‐4 (Ethernet 400G).
Adaptadores / DPU: ConnectX‐7 OSFP (para este transceptor OSFP). Las DPU de BlueField‐3 aceptan las variantes QSFP112 este módulo OSFP no es compatible con BlueField‐3.
Los cables de fibra óptica recomendados son los cables cruzados NVIDIA MFP7E10 (rectos) y MFP7E20 (1:2 splitter) de tipo B con conectores MPO‐12/APC.
Protocolos: InfiniBand NDR y 400GbE (detectado automáticamente en función del host).
Los transceptores OSFP de puerto único no se utilizan en los switches. Ambas fibras en los transceptores de puerto doble deben ser del mismo tipo y no pueden mezclarse.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de producto | Transceptor multimodo 400G OSFP SR4 |
| Factor de forma | OSFP (conforme a las normas MSA), de superficie plana |
| Tasa de datos | Se trata de un sistema de transmisión de datos que se utiliza para transmitir información a través de un sistema de transmisión de datos. |
| Conector óptico | MPO-12/APC único (8 fibras activas: 4 TX + 4 RX) |
| longitud de onda | 850 nm VCSEL |
| Alcance (OM4) | Hasta 50 m (con 2 paneles de parche) |
| Alcance (OM3) | Hasta 30 m (con 2 paneles de parche) |
| Válvula de alimentación | 3.3V (3.135V 3.465V) |
| La potencia máxima (400G, 4-ch) | 8.5W máximo (8W típicos) |
| La potencia máxima (200G, 2-ch) | 5.5W máximo (5W típicos) |
| Modo de baja potencia | 2W máximo |
| Temperatura del estuche de funcionamiento | 0 °C a 70 °C (DDM hasta 75 °C) |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad relativa (operativa) | 5% ∼ 95% (no condensado) |
| Interfaz de gestión | I2C (compatible con CMIS 4.0) |
| Diagnóstico digital | La velocidad máxima de un vehículo en un carril de circulación |
| Seguridad con láser | Clase 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Tira de la pestaña | En el caso de los vehículos de motor de motor de motor de motor |
| Conchas de conector | En color verde (MPO‐12/APC) |
| Número de modelo | MMA4Z00-NS400: el número de unidades de producción |
El modo 200G (2 canales) se activa automáticamente cuando se utilizan cables divisores 1:2 (serie MFP7E20).
Guía de selección de productos
| Número de pedido de la pieza | Descripción | Factor de forma | El alcance |
|---|---|---|---|
| MMA4Z00-NS400: el número de unidades de producción | Se aplican las siguientes medidas: | El OSFP | 50m OM4 |
| MMA4Z00-NS (puerto doble) | Se aplicarán las siguientes medidas: | El OSFP | 50m OM4 |
| MMA1Z00-NS400: el número de unidades | Se trata de un sistema de transmisión de datos basado en el sistema de transmisión de datos. | Se aplicarán las siguientes medidas: | 50m OM4 |
Para la compatibilidad con la DPU BlueField‐3, utilice la variante QSFP112 (MMA1Z00‐NS400).
Ventajas clave
- Modos de velocidad flexibles: operación automática 200G/400G basada en el tipo de cable (directo o splitter)
- Eficiencia energética: 5,5 W máximo en modo 200G ‡ ideal para implementaciones sensibles a la energía
- Diseño OSFP compacto: concha plana integrada con disipadores de calor de jaula ConnectX‐7
- Agnóstico del protocolo: detecta automáticamente InfiniBand NDR o 400GbE, simplificando el inventario
- Integridad superior de la señal: el pulido APC minimiza los reflejos de retroceso para la confiabilidad de PAM4
- Diagnóstico completo: DDM en tiempo real con umbrales de advertencia/alarma
Preguntas frecuentes
P: ¿Cuál es la diferencia entre los modos 400G y 200G?
R: En el modo 400G, los 4 carriles están activos con cables MFP7E10 rectos. En el modo 200G, el transceptor detecta automáticamente los cables MFP7E20 de splitter 1:2 y activa solo 2 carriles,reducción del consumo de energía.
P: ¿Este módulo es compatible con las DPU BlueField-3?
R: No. Las DPU BlueField-3 aceptan sólo dispositivos QSFP112. Para BlueField-3, utilice la variante MMA1Z00-NS400 QSFP112.
P: ¿Puedo mezclar cables rectos y splitters en un transceptor de dos puertos?
R: No. Ambas fibras en un transceptor OSFP de dos puertos deben ser del mismo tipo o bien ambos cables rectos o ambos cables divisores.
P: ¿Qué tipo de cable de fibra es necesario?
R: Utilice cables cruzados de tipo B suministrados por NVIDIA con conectores MPO‐12/APC MFP7E10 para 400G recta o MFP7E20 para 200G splitter.
P: ¿Cuál es el alcance máximo de este transceptor?
R: 50 m sobre la fibra multimodo OM4 (con dos uniones de paneles de parches) o 30 m sobre OM3.
P: ¿Se puede utilizar este módulo en los switches Ethernet?
R: Los transceptores OSFP de puerto único como MMA4Z00-NS400 no están destinados a su uso en switches.Los transceptores OSFP de doble puerto se utilizan en los switches Quantum‐2 y Spectrum‐4.
Precauciones para el manejo
Advertencia de seguridad con láser: La exposición a la luz láser puede causar daños a los ojos.
- Mantenga tapas de polvo en el conector óptico siempre que un cable de fibra no esté conectado
- Siempre limpie tanto el recipiente del transceptor como el conector del cable antes de su inserción. El 80% de los problemas de enlace están relacionados con conectores ópticos sucios.
- Observar las precauciones ESD estándar durante la instalación y la manipulación
- No aplique líquidos al conector óptico; utilice herramientas y métodos de limpieza aprobados
- Utilice únicamente cables de fibra suministrados por NVIDIA o calificados (serie MFP7E10/MFP7E20)
- Asegurar que el módulo esté completamente insertado y bloqueado para evitar problemas térmicos y de conectividad
Matriz de compatibilidad
| Tipo de dispositivo | Plataformas soportadas |
|---|---|
| Conmutadores de banda infinita | NVIDIA Quantum‐2 (con transceptores OSFP de dos puertos) |
| Interruptores Ethernet | NVIDIA Spectrum‐4 (con transceptores OSFP de dos puertos) |
| Adaptadores | ConectX‐7 / OSFP (este módulo) |
| Las DPU | No es compatible con BlueField-3 (utilice la variante QSFP112) |
| Cables recomendados | MFP7E10 (directo), MFP7E20 (esplitor) ambos cruces de tipo B |
Lista de verificación del comprador
- Confirme que su adaptador admite OSFP (ConnectX‐7/OSFP)
- Verificar la velocidad requerida: 400G (cables rectos) o 200G (cables de separación)
- Seleccionar el cable de fibra adecuado: MFP7E10 (directo) o MFP7E20 (de separación)
- Asegurar que la planta de fibra sea multimodo OM3 u OM4 con conectores MPO‐12/APC
- Verificar que el lado del interruptor utiliza transceptores OSFP con doble puerto compatibles
- Compruebe el presupuesto de energía y la refrigeración del módulo OSFP
Productos relacionados
- MMA4Z00-NS Transceptor de dos puertos OSFP 800G 2*400G SR4 (lado del interruptor)
- MMA1Z00-NS400 400G QSFP112 SR4 (compatible con BlueField-3)
- MFP7E10‐Nxxx 4 canales de cables de fibra recta cruzada
- MFP7E20‐Nxxx
- Las tarjetas de adaptador ConnectX‐7 / OSFP
