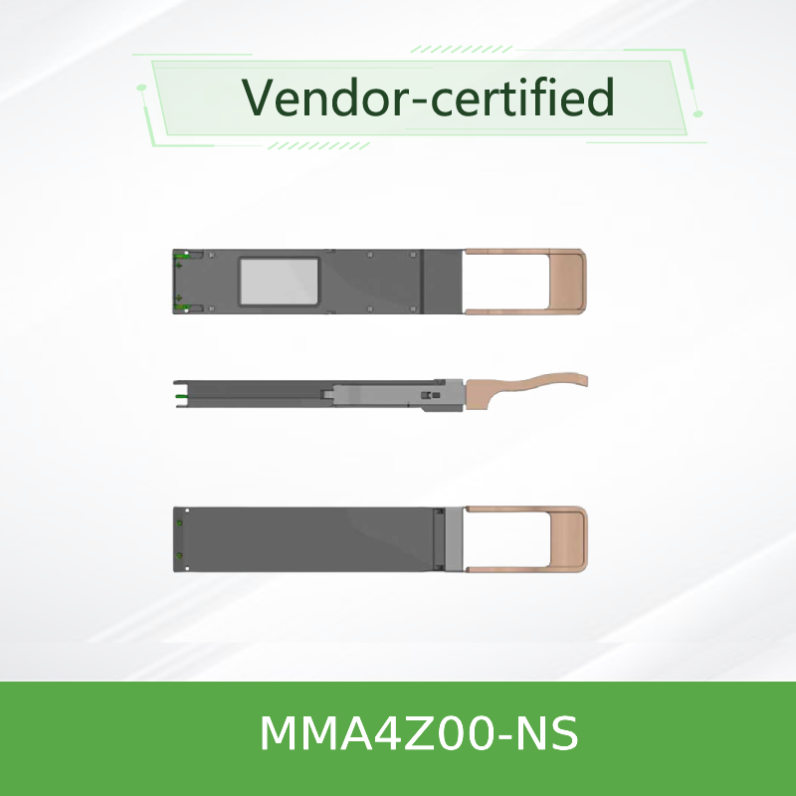

Transceptor OSFP 800G SR8 para switches Quantum-2 y Spectrum-4 MMA4Z00-NS 50m
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Transmisor-receptor óptico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | NUEVO Y ORIGINAL | Disponibilidad: | Existencias |
|---|---|---|---|
| Tecnología: | Infiniband y Ethernet | Velocidad máxima: | 800GB/s |
| Longitud: | 50M | Rango de temperatura: | 0°C a +70°C |
| Resaltar: | Transceptor Osfp Sr8 de 800g,Transceptor Nvidia Quantum-2,Transceptor OSFP con alcance de 50m |
||
Descripción de producto
Transceptor multimodo SR8 OSFP Twin-Port de 800G NVIDIA MMA4Z00-NS
Módulo óptico de 8 canales y 100G-PAM4 de 2x400 Gb/s para switches Quantum-2 y Spectrum-4
Descripción general del producto
El NVIDIA MMA4Z00-NS es un transceptor multimodo SR8 OSFP Twin-Port de 800 Gb/s que integra dos motores de transceptor independientes de 400 Gb/s en un único factor de forma OSFP. Utiliza dos conectores ópticos MPO-12/APC de 4 canales, cada uno compatible con 400 Gb/s mediante modulación 100G-PAM4. Este innovador diseño permite 64 puertos de 400 Gb/s en un switch Quantum-2 de 32 bahías, ofreciendo una densidad de conmutación sin precedentes. El firmware del transceptor admite automáticamente los protocolos InfiniBand NDR y 400GbE según el switch host. Disponible en variantes con aletas superiores (switches refrigerados por aire) y con tapa plana (DGX H100 / refrigerados por líquido).
Características principales
- Velocidad de datos: 800 Gb/s (2x 400 Gb/s) - 8 carriles de 100G-PAM4
- Soporte de protocolo: InfiniBand NDR, 400GbE (autodetectado)
- Interfaz óptica: Dos conectores MPO-12/APC (4 canales cada uno)
- Longitud de onda: VCSEL de 850 nm
- Alcance: 50 m OM4 / 30 m OM3
- Consumo de energía: 17 W máx. (15 W típico) / 2 W en modo de suspensión de bajo consumo
- Conectable en caliente: Factor de forma OSFP, compatible con OSFP MSA
- Gestión: Compatible con CMIS 4.0, interfaz I²C
- Diagnóstico digital: DDM para temperatura, voltaje, polarización, potencia Tx/Rx
- Cumplimiento: RoHS, seguridad láser Clase 1M
Tecnología y diseño
El MMA4Z00-NS es una innovación clave de NVIDIA que permite dos motores de transceptor independientes de 400G dentro de una única carcasa OSFP. Esto se logra mediante una disposición de conectores verticales patentada que acomoda dos conectores ópticos MPO-12/APC en el factor de forma OSFP. Cada motor admite 4 carriles de modulación 100G-PAM4 utilizando tecnología VCSEL de 850 nm. La variante con aletas superiores proporciona refrigeración mejorada para switches refrigerados por aire, mientras que la variante con tapa plana está diseñada para sistemas DGX H100 Cedar-7 y entornos refrigerados por líquido. El transceptor admite ecualización Tx adaptativa, amplitud de salida Rx programable y diagnósticos digitales completos con generador/verificador PRBS y modos de bucle invertido.
Despliegues típicos
- Switch a switch (800G): Conecte dos switches Quantum-2 o Spectrum-4 a 800 Gb/s utilizando dos cables de fibra MFP7E10 rectos.
- Switch a dos adaptadores de 400G: Conéctese a dos adaptadores ConnectX-7/OSFP o BlueField-3/QSPP112 a 400G cada uno utilizando cables rectos.

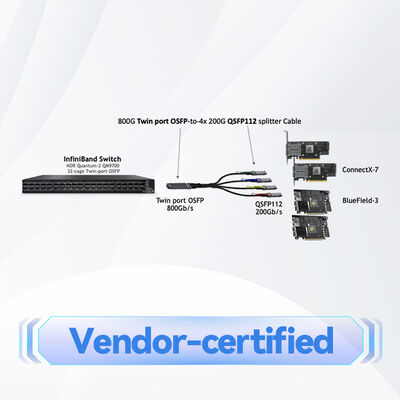

- Switch a cuatro adaptadores de 200G: Utilice cables divisores MFP7E20 1:2 para conectarse a cuatro adaptadores de 200G, con reducción automática de potencia en los transceptores de 400G.
- Integración DGX H100: La variante con tapa plana conecta los sistemas GPU Cedar-7 a switches Quantum-2 o Spectrum-4.
- Switch a switch (2 x 400G): Enrute dos fibras a diferentes switches para enlaces duales de 400G.
Compatibilidad
Switches: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - ambos requieren carcasas OSFP con aletas superiores para funcionamiento refrigerado por aire.
Adaptadores / DPU: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Los transceptores OSFP de puerto único (MMA4Z00-NS400) no son para uso en switches.
Cables de fibra recomendados: MFP7E10 (recto, 4 canales a 4 canales) y MFP7E20 (divisor 1:2, 4 canales a 2x2 canales) - ambos tipo B cruzados con MPO-12/APC.
Regla crítica: Ambas fibras en un transceptor twin-port deben ser del mismo tipo (ambas rectas o ambas divisoras) - no se pueden mezclar.
Protocolo: Autodetecta InfiniBand NDR o 400GbE según el protocolo del switch.
Especificaciones
| Parámetro | Valor |
|---|---|
| Tipo de producto | Transceptor multimodo SR8 OSFP Twin-Port de 800G |
| Factor de forma | OSFP (variantes con aletas superiores o tapa plana) |
| Velocidad de datos | 800 Gb/s (2x 400 Gb/s) - 8x 100G-PAM4 |
| Conectores ópticos | Dos MPO-12/APC (cada uno de 4 canales) |
| Fibras activas por puerto | 8 (4 TX + 4 RX) por conector MPO |
| Longitud de onda | VCSEL de 850 nm |
| Alcance (OM4) | Hasta 50 m (con 2 paneles de conexión) |
| Alcance (OM3) | Hasta 30 m (con 2 paneles de conexión) |
| Voltaje de suministro | 3.3V (3.135V - 3.465V) |
| Potencia máx. (activa) | 17W máx. (15W típico) |
| Modo de bajo consumo | 2W máx. |
| Temperatura de la caja de operación | 0 °C a 70 °C |
| Temperatura de almacenamiento | −40 °C a 85 °C |
| Interfaz de gestión | I²C (compatible con CMIS 4.0) |
| Diagnóstico digital | Temperatura, Vcc, polarización, potencia Tx/Rx por carril |
| Seguridad láser | Clase 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Número de modelo | MMA4Z00-NS |

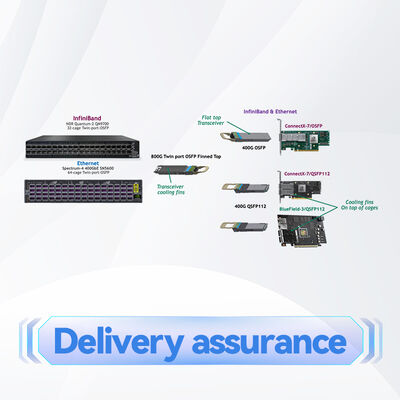

La variante con aletas superiores es para switches Quantum-2/Spectrum-4 refrigerados por aire. La variante con tapa plana (MMA4Z00-NS-FLT) es para sistemas DGX H100 Cedar-7 y sistemas refrigerados por líquido.
Guía de selección
| Número de pieza de pedido | Descripción | Factor de forma | Superior |
|---|---|---|---|
| MMA4Z00-NS | OSFP SR8 de 800G, 2x400G, multimodo, MPO-12/APC, 850 nm, 50 m | OSFP | Con aletas |
| MMA4Z00-NS-FLT | OSFP SR8 de 800G, 2x400G, multimodo, MPO-12/APC, 850 nm, 50 m | OSFP | Plano |
| MMA4Z00-NS400 | SR4 OSFP de 400G, puerto único (para adaptadores ConnectX-7/OSFP) | OSFP | Plano |
| MMA1Z00-NS400 | SR4 QSFP112 de 400G (para ConnectX-7/QSFP112 y BlueField-3) | QSFP112 | -- |
El MMA4Z00-NS (con aletas) es necesario para switches Quantum-2 y Spectrum-4 refrigerados por aire. La variante con tapa plana es para DGX H100 y sistemas refrigerados por líquido.
Ventajas
- Densidad inigualable: 64 puertos de 400 Gb/s en un switch Quantum-2 de 32 bahías: 2 veces la densidad en comparación con los diseños convencionales.
- Despliegue flexible: Admite conexión switch a switch (800G), switch a adaptador (2x400G) y switch a 4 adaptadores (4x200G) con cables divisores.
- Agnóstico al protocolo: Autodetecta InfiniBand o Ethernet, simplificando el inventario y la logística.
- Eficiencia energética: Modo de suspensión de bajo consumo de 2W y reducción automática de potencia a 200G en el lado del transceptor.
- Cableado versátil: Admite cables rectos o divisores con opciones de longitud independientes (ambos cables deben ser del mismo tipo).
- Fiabilidad probada: La validación del sistema de extremo a extremo de NVIDIA garantiza un rendimiento óptimo.
Servicio y soporte
Como socio autorizado de NVIDIA, Hong Kong Starsurge Group ofrece:
- Consultoría técnica de preventa para diseño de interconexión óptica de 800G/400G.
- Logística global con seguimiento en tiempo real y soporte de despacho de aduanas.
- Cobertura de garantía de hardware estándar de NVIDIA.
- Asesoramiento sobre firmware/compatibilidad para plataformas Quantum-2 y Spectrum-4.
- Soporte multilingüe (inglés, mandarín, cantonés) por correo electrónico o teléfono.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre las variantes con aletas superiores y con tapa plana?
R: La variante con aletas superiores (MMA4Z00-NS) es para switches Quantum-2 y Spectrum-4 refrigerados por aire con flujo de aire reducido. La variante con tapa plana (MMA4Z00-NS-FLT) es para sistemas DGX H100 Cedar-7 y entornos refrigerados por líquido.
P: ¿Puedo usar cables rectos y divisores juntos en el mismo transceptor?
R: No. Ambos puertos de fibra en un transceptor OSFP twin-port deben usar el mismo tipo de cable: ya sean ambos rectos (MFP7E10) o ambos divisores (MFP7E20).
P: ¿Cuál es el alcance máximo de este transceptor?
R: 50 m sobre fibra multimodo OM4 (con dos uniones de panel de conexión) o 30 m sobre OM3.
P: ¿Se puede usar este módulo en adaptadores ConnectX-7?
R: No. Este es un transceptor de switch twin-port. Para adaptadores ConnectX-7, utilice transceptores OSFP de puerto único (MMA4Z00-NS400) o QSFP112 (MMA1Z00-NS400).
Precauciones de manipulación
Advertencia de seguridad láser: La exposición a la luz láser puede causar daños en los ojos. Utilice equipo de protección facial al manipular este producto y mantenga la luz láser alejada de los ojos y la cara.
- Mantenga las tapas antipolvo en ambos conectores ópticos siempre que los cables de fibra no estén conectados.
- Limpie siempre tanto los receptáculos del transceptor como los conectores de los cables antes de la inserción: el 80% de los problemas de enlace están relacionados con conectores ópticos sucios.
- Observe las precauciones estándar de ESD durante la instalación y manipulación.
- No aplique líquidos a los conectores ópticos; utilice herramientas y métodos de limpieza aprobados.
- Utilice únicamente cables de fibra suministrados o calificados por NVIDIA (serie MFP7E10/MFP7E20).
- Ambos cables deben tener aproximadamente la misma longitud para evitar desajustes de latencia (4.5 ns/m).
- Asegúrese de que el módulo esté completamente insertado y bloqueado para evitar problemas térmicos y de conectividad.
Acerca de Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited es un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas impulsado por la tecnología. Desde 2008, hemos atendido a clientes en todo el mundo con equipos de red que incluyen switches, NIC, puntos de acceso inalámbricos, controladores, cables y módulos ópticos. Nuestros experimentados equipos de ventas y técnicos dan soporte a diversas industrias como la gubernamental, sanitaria, manufacturera, educativa, financiera y empresarial. Ofrecemos soluciones personalizadas, logística global y soporte multilingüe, todo ello basado en un compromiso de fiabilidad, rendimiento y escalabilidad centrado en el cliente.
Datos clave
| Número de pieza: | MMA4Z00-NS |
| Factor de forma: | OSFP (con aletas superiores) |
| Velocidad de datos: | 800G (2x400G) |
| Conectores: | 2x MPO-12/APC |
| Alcance: | 50 m OM4 / 30 m OM3 |
| Longitud de onda: | VCSEL de 850 nm |
| Potencia: | 17W máx. / 2W en suspensión |
| Aplicación: | Quantum-2, Spectrum-4 |
Lista de verificación del comprador
- Confirme que su switch admite transceptores OSFP twin-port (Quantum-2 o Spectrum-4).
- Seleccione la variante superior correcta: con aletas para switches refrigerados por aire, con tapa plana para DGX/refrigerados por líquido.
- Elija el tipo de cable: recto (MFP7E10) para 400G por puerto o divisor (MFP7E20) para 200G por puerto.
- Asegúrese de que ambos cables sean del mismo tipo (ambos rectos o ambos divisores).
- Verifique que la planta de fibra sea OM3 u OM4 con conectores MPO-12/APC.
- Compruebe los requisitos de temperatura ambiente del switch (máx. 35 °C con todos los ventiladores, 30 °C con fallo de ventilador).
- Confirme el protocolo: InfiniBand NDR o 400GbE (autodetectado).
